5毫米LED灯用卡扣式安装 grommet 结构件

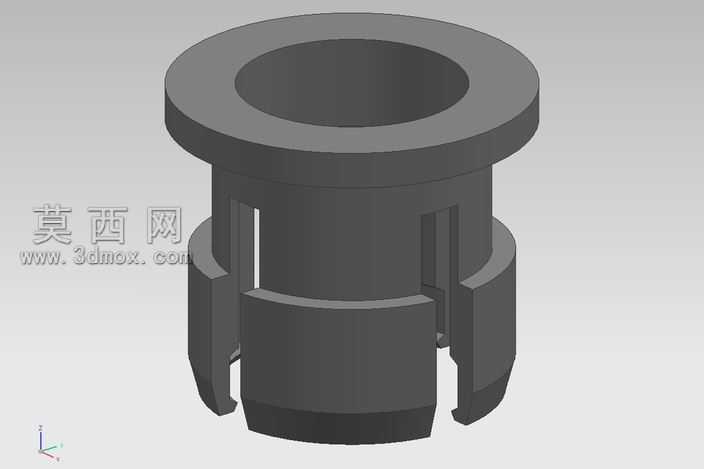

本作品为适配5毫米直径LED的安装固定衬套结构，建模阶段采用参数化设计思路，首先以旋转凸台指令构建主体基础轮廓，精准匹配5毫米LED的柱身外径与安装面板的开孔尺寸，顶部设计加宽凸缘结构，用于在安装时抵接面板表面，限制衬套的轴向窜动，保证安装后LED的外露高度符合常规电子产品的装配要求。主体筒身部分做等壁厚设计，在保证结构强度的同时控制用料成本，筒身下部均匀开设四道纵向通槽，将下部分隔为四个独立的弹性卡爪，卡爪末端设计向外凸起的卡接倒钩，当衬套被压入安装面板开孔时，卡爪受开孔内壁挤压向内收拢，待倒钩完全穿过开孔后，卡爪依靠自身塑料材质的弹性回弹，倒钩卡接在面板背面，配合顶部凸缘实现双向限位，无需额外螺丝或粘接即可完成牢固固定，大幅提升装配效率。建模过程中对卡爪的开槽宽度、倒钩的倾斜角度做了反复参数调整，既保证卡接时的插拔力适中，不会出现安装困难或装配后松脱的问题，同时避免卡爪应力集中导致的断裂风险。筒身内壁做微倒角处理，方便LED灯体顺利插入衬套内部，内壁与LED柱身采用小间隙配合，既可以轻松装入LED，又能限制LED的径向晃动，保证灯体安装后的垂直度。渲染阶段采用哑光深灰色工程塑料材质，模拟常用的尼龙或PP注塑材质效果，添加柔和的环境光与定向光源，清晰展现结构的棱边、开槽与卡接细节，通过不同角度的视图呈现，完整展示衬套的顶部凸缘、筒身开槽、底部卡爪的全部结构特征，方便使用者直观理解装配逻辑与结构特点。整个模型的尺寸公差按照常规注塑件的精度要求设定，所有棱角处均添加合理的工艺圆角，既符合注塑生产的脱模要求，也避免尖锐边角划伤线材或操作人员，结构设计兼顾了装配便捷性、固定可靠性与生产工艺可行性，可直接用于电子产品LED指示灯的安装固定场景，适配各类面板开孔的装配需求。
