带插销式快锁船用舱口结构设计

　　在船舶舾装结构设计中，舱口作为船体甲板与舱室连通的核心开口部件，其结构可靠性直接关系到舱内设备防护、人员通行安全以及船体水密性能，这款带插销的船用舱口结构，主要应用于内河小型作业船、近海交通艇以及特种作业船舶的甲板小尺寸开口位置，覆盖人员临时进出、小型工具递取、舱内管线检修等常规使用场景，区别于大尺寸货舱的重型压紧式舱盖，这类小型舱口更侧重操作便捷性与日常密封防护的平衡。

　　从实际使用场景出发，这类舱口通常布置在甲板走道边缘、设备舱顶部位置，日常处于常闭状态，需要开启时无需借助额外工具，单人即可完成解锁与开启操作，遇到突发舱内检修需求时，能够快速打开通道，关闭后通过周边的插销锁紧结构实现周向压紧，避免航行过程中受风浪颠簸、船体振动影响出现松脱，同时配合舱盖与舱口框之间的密封胶条，能够阻挡甲板上浪的海水、雨水侵入舱内，也能避免舱内的油气、潮气向外散逸影响甲板作业环境。

　　设计过程中首先要匹配船体开口的安装边界，舱口框采用圆角矩形结构，避免直角结构带来的应力集中问题，圆角半径根据舱口整体尺寸匹配，通常控制在舱口短边尺寸的1/8到1/6区间，既能够保证密封胶条的连续弯折贴合，也能减少甲板开孔处的应力集中，降低船体结构疲劳风险。舱盖本体采用带翻边的盒式结构，上表面设置的凸起筋条一方面作为加强结构提升舱盖整体抗弯刚度，避免人员踩踏、重物堆压时出现凹陷变形，另一方面也能作为开启时的施力点位，同时凸起结构能够让甲板上的积水顺着筋条间隙快速排走，避免舱盖表面积水长期浸泡密封面。

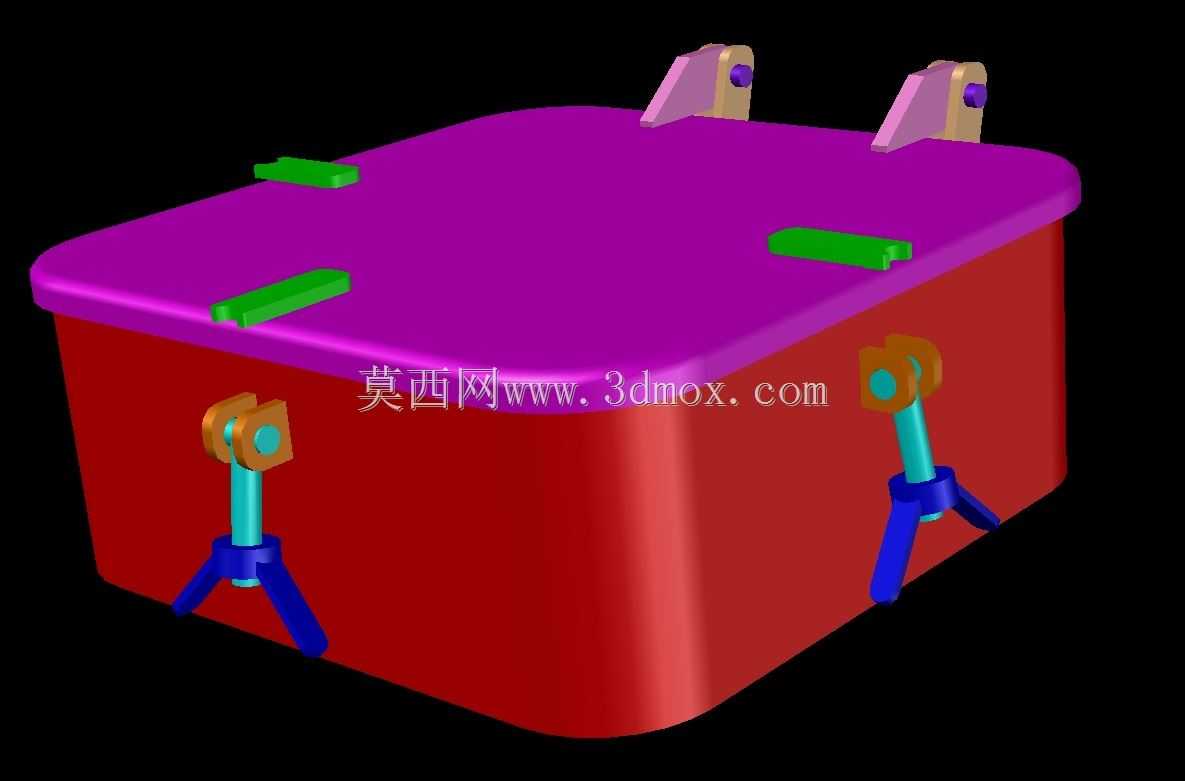

　　锁紧结构采用周向分布的插销式快锁机构，在舱口的两个短边位置设置带铰接支座的上锁紧件，舱盖对应位置设置匹配的锁扣卡槽，关闭舱盖后将锁扣卡入卡槽扳下手柄即可实现该位置的压紧；舱口两个长边位置设置的三脚支撑式插销锁，采用偏心压紧原理，手柄扳动时通过偏心轴带动锁销转动，将舱盖向下拉紧贴合在舱口框的密封面上，每个锁紧点的压紧行程控制在3-5mm，既能够补偿密封胶条的压缩量，也不会因为行程过大导致操作费力。所有铰接位置都设置了耐磨衬套，避免长期海水腐蚀环境下出现锈死无法操作的问题，销轴端部采用开口销防脱结构，避免船舶振动过程中销轴脱出导致锁紧失效。

　　安装边界设计上，舱口框下边缘设置外翻的安装法兰，法兰宽度根据船体甲板的板厚匹配，通常不小于40mm，法兰上预留均匀分布的安装螺栓孔，孔位间距控制在100-120mm，安装时法兰与甲板之间铺设连续的密封橡胶垫，螺栓采用对称拧紧的方式逐步压紧，避免法兰变形导致密封失效。舱盖开启角度设计为大于90度，开启后通过舱盖与舱口框之间的铰接限位结构自动固定，不会因为船体摇晃出现自动回落伤人的情况，铰接支座的位置设置在舱口靠近船舷的一侧，开启后舱盖贴靠在船舷侧，不会占用甲板走道的通行空间。

　　结构细节处理上，所有外露的棱角都做了倒圆角处理，避免人员通行时磕碰受伤，舱盖内表面设置有环形的密封胶条安装槽，胶条采用耐海水腐蚀的三元乙丙材质，截面为空心D型，压缩量控制在胶条直径的30%左右，既能够保证足够的密封比压，也不会因为压缩量过大导致胶条过早老化失效。舱口框的内边缘做了向下的翻边结构，能够让顺着舱口内壁流下的积水直接滴入舱内的集水托盘，不会顺着安装法兰的缝隙渗到甲板结构层内部。针对不同使用场景的需求，该结构还可以在舱盖内侧加装防盗锁芯，在船舶停靠码头时锁闭舱口，避免无关人员随意开启进入舱室，也可以根据舱室的防火要求，在舱盖内表面粘贴防火隔热层，满足防火舱室的使用要求。

　　在三维建模过程中，所有配合面都预留了合理的公差间隙，铰接位置的转动间隙控制在0.2-0.3mm，既保证转动灵活，也不会因为间隙过大出现晃动异响，锁紧机构的运动轨迹做了完整的干涉检查，确保手柄扳动过程中不会与舱盖、舱口框的其他结构发生碰撞，所有标准件都采用通用船用标准件，降低后期维护更换的成本，不需要定制特殊配件，船舶运营过程中出现零件损坏可以直接采购标准备件快速更换。
