钻井船配套立式承压储油罐体结构

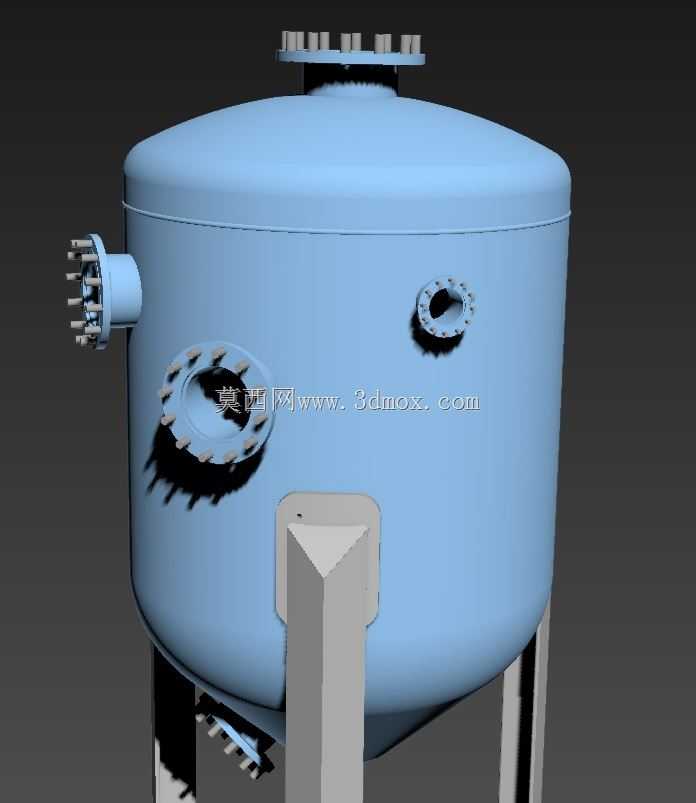

　　海洋钻井作业场景中，钻井平台与钻井船的燃油、液压油存储单元是保障整套钻井系统连续作业的核心配套部件，这款P型储油罐体的三维结构完全围绕海上作业的特殊工况做适配设计，区别于陆用常压储油容器，海上作业环境存在持续的船体摇摆、盐雾腐蚀、作业振动等复杂工况，因此罐体整体采用立式圆筒形承压结构设计，筒身与上下封头采用等强度圆弧过渡，避免应力集中在焊缝区域，能承受船体横摇、纵摇过程中内部油液的晃动冲击，同时满足带压存储的密封要求，防止海上高湿高盐环境下油液被水汽污染。

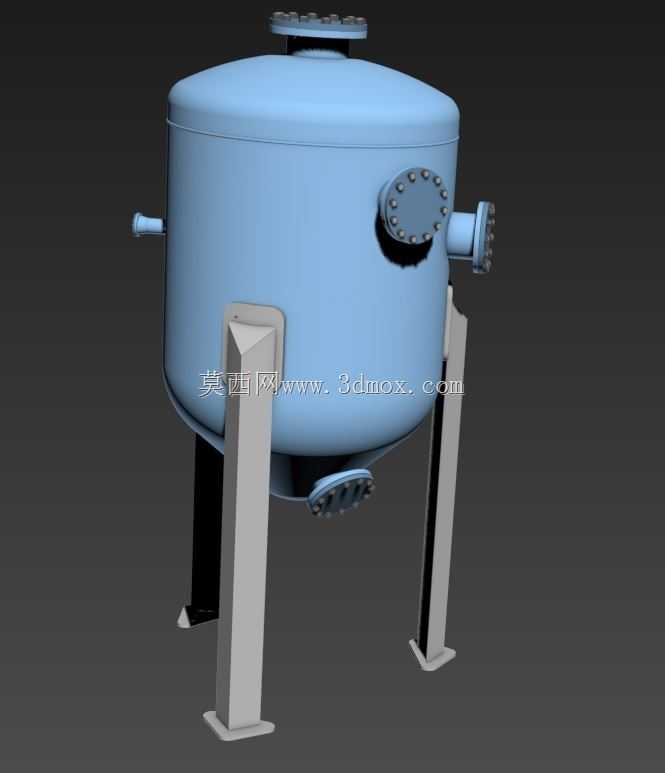

　　从实际安装边界来看，罐体底部采用三根对称分布的箱型支腿作为支撑结构，支腿与罐体下封头的连接位置设置了弧形贴合的加强垫板，垫板与筒身、封头的焊缝采用连续满焊工艺，支腿底部预留了与船体基座连接的螺栓安装孔，安装时可直接通过螺栓组固定在钻井船的油舱区域甲板基座上，三根支腿的分布角度经过重心核算，即使在船体最大设计横摇角度下，罐体整体重心依然落在支撑面的安全范围内，不会出现倾覆风险。支腿的高度设计充分考虑了罐体底部排污口的操作空间，底部封头位置设置的带法兰排污接口，可在日常维护时直接对接排污管路，无需额外抬高罐体，减少现场安装的调整工作量。

　　罐体的接口布局完全围绕钻井船的管路走向做适配，顶部设置的大口径法兰接口用于油液加注与呼吸阀安装，加注口的通径满足大流量加油作业的需求，可缩短海上补给的作业时长；筒身侧面设置了两个不同高度的带法兰接管，高位接口用于出油管路连接，直接对接钻井设备的燃油供给或液压系统供油回路，低位接口可用于液位检测元件的安装，或者作为备用回油接口；筒身侧面还设置了一个大尺寸的人孔法兰，人孔采用椭圆形快开结构？不对，图中是圆形带螺栓紧固的法兰人孔，人孔的密封面采用凸面结构，配套耐油橡胶垫片，可在罐体内部检修、清洁时打开，满足船用设备的维护要求，人孔的安装高度刚好对应成年人站立操作的位置，无需搭建额外操作平台即可完成人孔的拆装作业。

　　设计过程中，首先根据钻井船的单航次作业时长、单台钻井设备的油耗参数核算罐体的有效容积，确定筒身的直径与直段高度，再根据海上作业的摇摆角度计算内部油液的晃动冲击力，校核筒身壁厚、封头厚度以及支腿的结构强度，所有法兰接口的压力等级均与罐体的设计压力保持一致，避免出现接口承压能力不足的泄漏风险。罐体的外表面预留了防腐涂层的施工余量，建模时所有焊缝位置都做了圆滑过渡处理，方便后续做喷砂、防腐涂装作业，避免盐雾环境下焊缝位置过早出现腐蚀。另外，罐体顶部的接口位置还预留了液位计、温度传感器的安装位，可根据实际作业需求加装监测元件，实时掌握内部油液的存量与温度参数，适配海上钻井作业的自动化监测需求。

　　从结构细节来看，所有法兰的螺栓孔分布都做了统一的角度对齐，方便现场管路安装时的螺栓对位，减少海上施工的安装难度；支腿的截面尺寸经过抗弯强度校核，能承受船体振动、油液晃动带来的交变载荷，避免长期作业后支腿出现疲劳变形；罐体内部没有设置额外的防浪板？不对，针对海上晃动工况，建模时在筒身内部对应油液晃动的区域设置了两道环形防浪板，防浪板上开有均匀分布的通油孔，既可以减缓油液的晃动冲击，又不会影响油液的正常流动，防浪板与筒身的连接采用间断焊，减少焊接变形对罐体圆度的影响。整个罐体的安装尺寸完全适配常规钻井船的油舱预留空间，不需要对船体结构做额外改造即可直接安装就位，接口位置也与现有船用管路的标准通径匹配，可直接对接现有管路系统，缩短设备上装的调试周期。
