农业谷物输送用气动滑动闸门结构

　　在粮食加工、饲料生产这类散料处理工况里，料仓出口的截料装置一直是影响生产线连续运行稳定性的关键部件，这款气动滑动闸门就是针对小颗粒谷物、粉状农副料的卸料截流需求开发的专用结构。从实际使用场景来看，这类闸门通常安装在原料仓、暂存斗的下出料口位置，上游衔接料仓锥斗，下游对接螺旋输送机、斗式提升机或者计量配料设备，承担着料流通断控制、检修截料、配料时的料量截断功能，相比手动闸板，气动驱动的形式可以接入生产线的PLC控制系统，实现远程自动控制，不需要操作人员到现场手动操作，在粉尘浓度较高的粮食加工车间里，既降低了操作人员的劳动强度，也减少了人员在粉尘环境下的暴露时长。

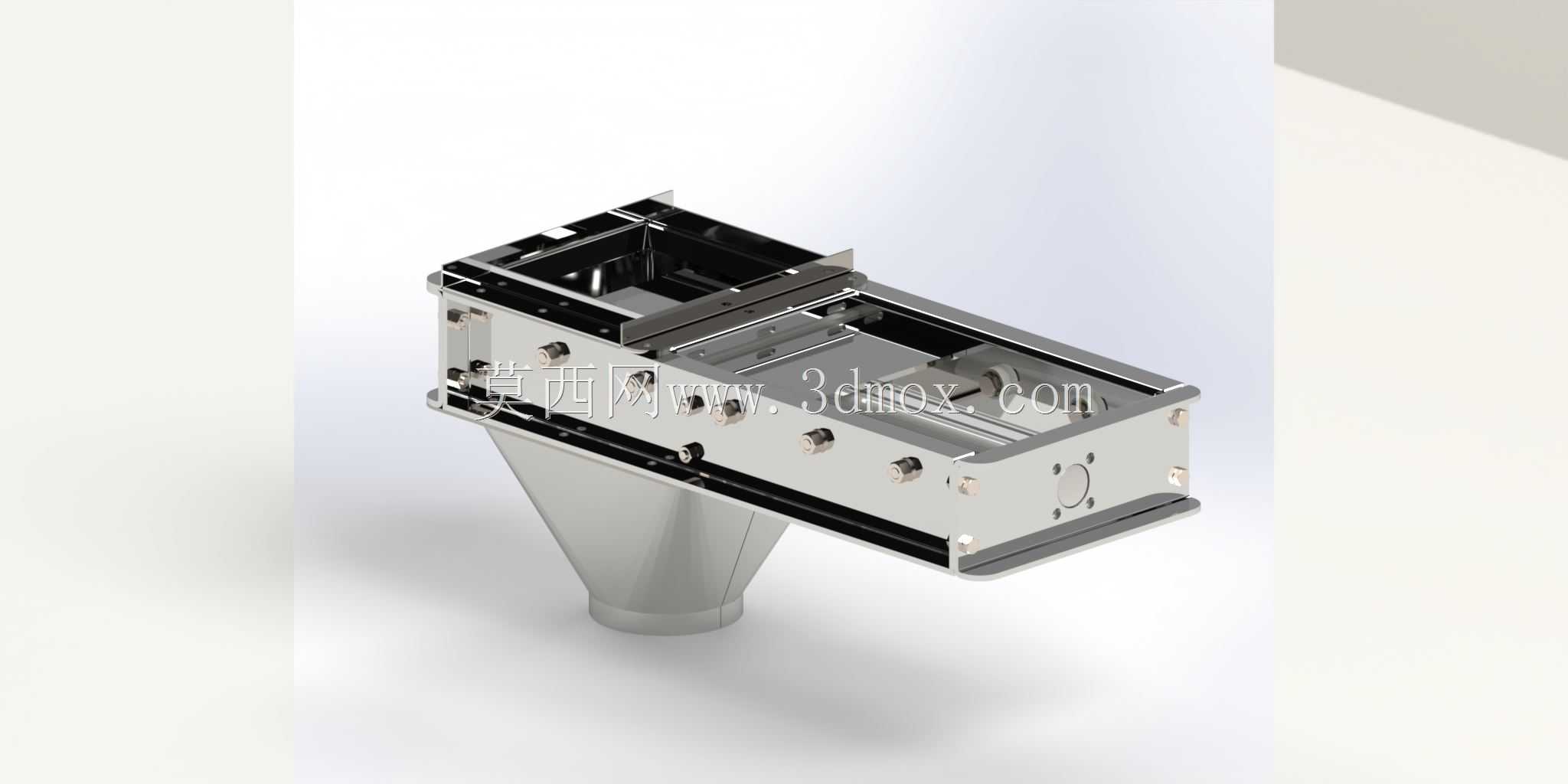

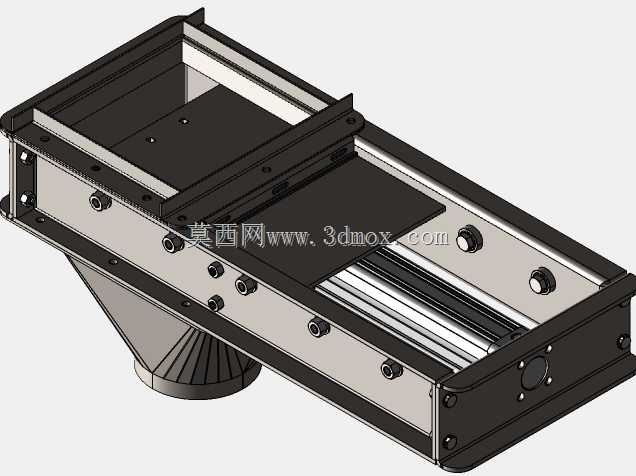

　　从结构设计思路来看，这款闸门采用框架式主体结构，上方为方形法兰连接端，用来和上方料仓的出口法兰对接，下方设置锥形出料斗，能够将截流状态下积存的物料平顺导送到下游设备入口，避免物料在闸板位置残留架桥。闸板部分采用平直的金属板结构，沿着框架内部的导轨做直线往复运动，驱动端配置标准气动执行元件，通过气缸杆的伸缩带动闸板完成开合动作，气缸的行程经过精准匹配，完全打开时闸板不会遮挡出料通径，保证物料能够依靠重力顺畅下落，完全关闭时闸板和框架上的密封结构紧密贴合，避免细小颗粒从缝隙漏料。考虑到谷物类物料存在一定的磨琢性，闸板和物料接触的表面做了耐磨处理，导轨位置设置了防尘结构，避免细小的粮粒、粉尘进入滑动副造成卡涩，延长设备的连续运行周期。

　　在安装边界方面，这款闸门的上方连接法兰为标准方形结构，安装孔位按照常规料仓出口的通用尺寸排布，现场安装时不需要额外做过渡连接法兰，下方锥形出料口的尺寸匹配常规管径的输送设备入口，能够直接对接，整体结构的横向宽度和纵向长度都控制在紧凑范围内，不会在料仓下方占用过多的竖向安装空间，对于老车间改造、现有生产线的设备替换场景适配性很强。在功能特性上，这款闸门的开合动作响应速度快，气缸的推力足够克服物料堆积在闸板上的压力，不会出现关不到位或者打不开的情况，针对粮食加工场景的卫生要求，整体结构没有容易积料的卫生死角，设备停机时可以很方便地清理残留的物料，避免物料长期积存发生霉变影响产品质量。

　　实际选型应用时，需要注意匹配上游料仓的出料通径，确保闸门的通径和料仓出口一致，避免出现通径缩径造成的物料架桥堵料问题，同时气动回路需要配置对应的气源处理元件，保证供气压力稳定在额定范围内，在需要调节料流大小的场景下，还可以在气路中添加行程控制元件，实现闸板开度的调节，满足不同下料量的控制需求。和常见的电动闸门相比，这款气动滑动闸门的结构更简单，后期维护成本更低，在有稳定压缩空气气源的散料处理车间里，适用性更强，尤其是在处理谷物、塑料粒子、粉状饲料这类流动性较好的散状物料时，截料可靠性高，故障发生率低，能够很好地满足生产线连续运行的要求。
