手动梯形轴驱动200规格滑动闸门结构

　　这款手动滑动闸门主要面向散料处理工况的料流截断与调节需求，常见于粮食加工、建材粉料输送、小型化工颗粒料转运的下料环节，安装在料仓出料口、溜管衔接位置，用来控制物料的通断与下料流量大小，相比气动、电动驱动的同规格闸门，不需要外接气源或电源，适配无动力配套的简易生产线、户外临时储料点位，也可作为自动输送线的备用截断装置，在动力系统故障时手动完成料流切断，避免物料泄漏堆积引发生产事故。

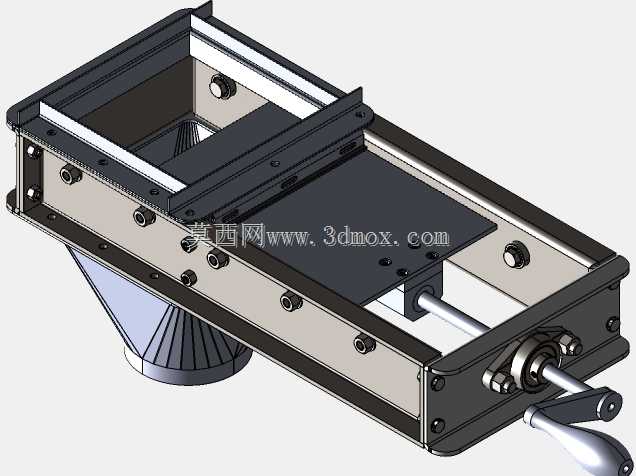

　　从结构设计逻辑来看，整体采用框架式承载结构，外侧的金属框架作为安装基准，预留的安装孔位可直接与标准200规格的方形溜管、料仓出料法兰对接，安装边界完全适配现有常规散料输送系统的接口尺寸，不需要额外做转接法兰改造，降低现场安装的改造成本。闸板部分采用平板式滑动结构，两侧嵌入框架内的导向槽内，运动过程中全程受导向槽约束，不会出现偏摆卡滞的问题，导向槽内预留了耐磨衬垫的安装位，长期使用磨损后仅需更换衬垫即可恢复导向精度，不需要整体更换框架组件，大幅降低后期维护成本。

　　驱动部分采用5mm导程的梯形丝杠副，摇动手轮时，丝杠旋转带动与闸板连接的滑块做直线往复运动，梯形丝杠具备自锁特性，当闸板调整到任意开度位置时，不需要额外的锁止机构即可保持当前开度，不会因为物料的挤压冲击导致闸板自行移位，这一特性对于需要恒定流量控制的工况尤为重要，避免了额外锁止结构带来的操作复杂度。丝杠的支撑端采用带座轴承固定在框架端部，既可以承受丝杠传动过程中的径向载荷，也能抵消闸板运动时传递的轴向力，保证传动过程的顺畅性，手轮的力臂长度经过匹配计算，在闸板承受满仓物料侧压力时，单人操作即可轻松完成启闭动作，不需要额外加力杆辅助。

　　闸板下方设置的锥形出料导流结构，可在闸门开启时将物料收拢引导至下方接料设备内，避免物料散落到设备外侧，导流结构与框架采用螺栓连接，可根据现场接料设备的接口形式更换不同锥度或口径的导流段，适配不同的安装场景。框架上的所有连接位置均采用螺栓装配式结构，没有焊接死的连接点位，日常维护时可快速拆解清理闸板与框架缝隙内卡滞的物料，尤其是处理易吸潮结块的粉料时，定期拆解清理可避免物料结块卡滞闸板，延长设备的无故障运行周期。

　　在细节设计上，闸板与框架的贴合面做了精密的平面度处理，全关状态下可实现良好的密封效果，处理细粉料时不会出现漏料问题；所有外露的传动部件都做了防锈处理，适配多粉尘、有一定湿度的生产车间环境；运动部件的润滑点都预留了注油位置，日常保养时不需要拆解结构即可完成润滑脂加注，操作十分便捷。整体结构没有复杂的异形零件，所有零部件都可采用常规的板材切割、机加工工艺制作，加工门槛低，备件采购方便，对于小型加工厂自行制作或维修替换都十分友好，不需要依赖特定厂家的专用配件。
