台式三轴数控打标雕刻设备结构设计

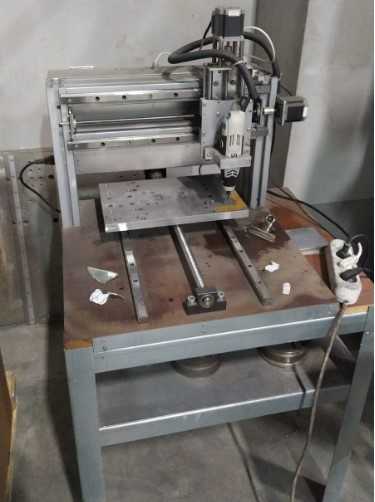

　　在五金零部件溯源标识、小型工艺品精细雕刻、电子元件字符打标这类加工场景里，这类台式三轴数控加工设备的应用占比一直不低，不同于大型龙门加工设备的大占地、高行程配置，这款设备的结构设计完全围绕小尺寸工件的高精度加工需求展开，从安装边界来看，整机采用方形铸铁底座作为承载基础，底座平面预留了T型槽安装位，可直接固定在常规工业工作台面上，不需要额外做地基浇筑，整体占地尺寸控制在小型加工车间、甚至个体加工户的工位摆放需求范围内，底座下方预留了走线槽与驱动元件的安装空间，避免管线外露干涉加工动作。

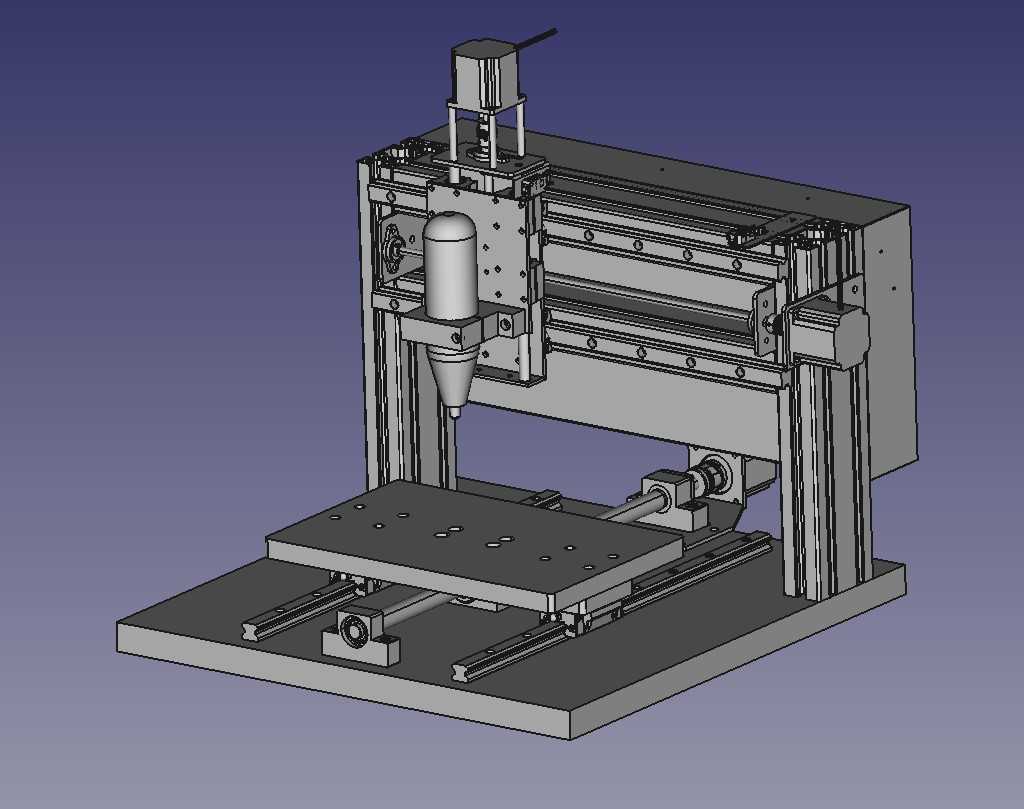

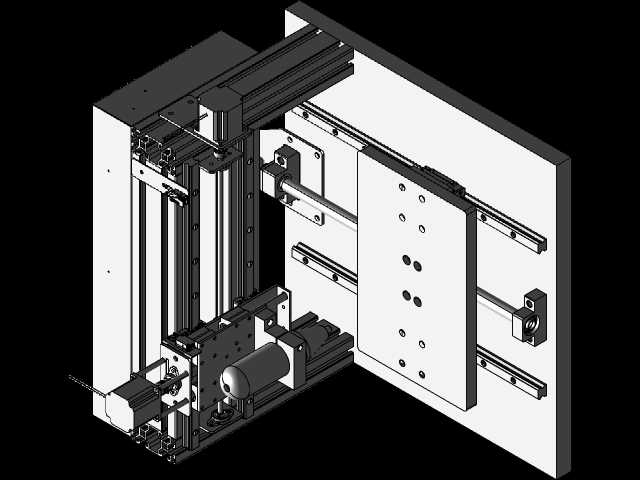

　　从功能实现逻辑来看，设备采用X/Y/Z三轴正交的传动布局，Y轴传动组件集成在底座上方，负责带动工件安装平台做前后方向的进给运动，X轴横梁组件架设在两侧的立式支撑立柱上，负责搭载Z轴加工头做左右方向的横向移动，Z轴滑台则垂直安装在X轴滑座上，带动打标雕刻主轴做上下方向的进给，以此实现加工头相对于工件的三维空间位置调整，可完成平面字符、简单图案、浅槽雕刻这类加工动作，适配金属铭牌、小型五金件、塑胶外壳等多种材质工件的标识加工需求。

　　设计过程中，传动部件的选型完全匹配小负载高精度的加工需求，三个轴向的直线运动均采用线性导轨作为导向部件，相比光杆导向结构，线性导轨的抗偏载能力更强，重复定位精度更高，能保证长时间加工过程中轨迹不偏移；传动丝杠采用预压式滚珠丝杠，反向间隙控制在极小范围内，避免打标过程中出现字符错位、线条粗细不均的问题。Z轴的加工头安装位预留了标准的装夹接口，可根据加工需求更换气动打标头、旋转雕刻主轴等不同执行部件，不需要大幅改动滑台结构，拓展性较强。

　　两侧的立式支撑立柱采用整体式铝型材加工件，和底座之间采用定位销加螺栓的刚性连接方式，保证横梁安装的平行度，避免X轴移动过程中出现俯仰偏摆，影响加工面的平面度。X轴的驱动电机安装在横梁的端部，通过联轴器直接和丝杠连接，减少传动链的间隙累积；Y轴的驱动电机则安装在底座的侧方，同样采用直连传动结构，Z轴电机布置在滑台的顶部，带动滑台沿导轨做上下运动，三个轴向的电机安装位都预留了编码器接线的走线空间，配套的拖链安装槽位在建模时就已经预留，后期装配时可直接将动力线、信号线布放在拖链内，避免运动过程中管线拉扯磨损。

　　工件安装平台采用带密集安装孔的平板结构，孔位按照标准间距排布，可通过压板、专用夹具快速固定不同外形的工件，平台的平面度在设计时提出了较高的形位公差要求，保证大尺寸平面工件装夹后不会出现倾斜，避免打标深度不均的问题。设备的整体外罩预留位置在建模时也做了同步考量，两侧立柱外侧、横梁后方都预留了钣金安装的螺纹孔，后期加装安全防护罩时不需要额外在结构件上钻孔攻丝，不会破坏原有结构的刚性。

　　从实际使用的角度出发，这款设备的结构设计充分考虑了日常维护的便利性，导轨、丝杠的润滑注油嘴都布置在容易操作的位置，不需要拆解部件就能完成定期润滑保养；驱动电机的安装座预留了调整间隙的腰型孔，后期如果出现传动带松动、丝杠同轴度偏差的问题，可直接通过腰型孔调整位置，不需要拆解大量结构件。整机的重量控制在单人可借助简易工具移位的范围内，适合小型加工场所灵活调整工位摆放，相比固定式的大型打标设备，使用场景更加灵活。

　　在加工精度保障方面，建模过程中对所有运动部件的干涉情况做了全行程模拟，三个轴向的运动行程经过反复校核，既保证了足够的加工范围，又避免了滑台超程碰撞硬限位的问题；所有连接部位的螺栓规格、拧紧力矩要求都在结构设计时做了匹配，避免连接刚性不足导致的加工振动，减少打标过程中出现的毛刺、字符边缘不清晰的问题。
