拉丝金属移动存储设备外壳结构设计

　　日常做数码外设结构设计时，这类外置存储设备的外壳是很常见的落地项目，很多人觉得外壳只是个包裹件，实际要兼顾的边界条件非常多。先从应用场景说，这类外壳主要适配2.5英寸规格的移动存储介质，日常使用场景覆盖办公资料随身拷贝、大容量影音文件转存、跨设备数据备份，用户群体从普通职场人到影视后期从业者都有，使用环境也复杂，有放在通勤包内和钥匙、耳机等硬物摩擦的情况，也有桌面摆放时偶尔的磕碰、泼溅风险，所以外壳的防护性是设计时首先要锚定的指标。

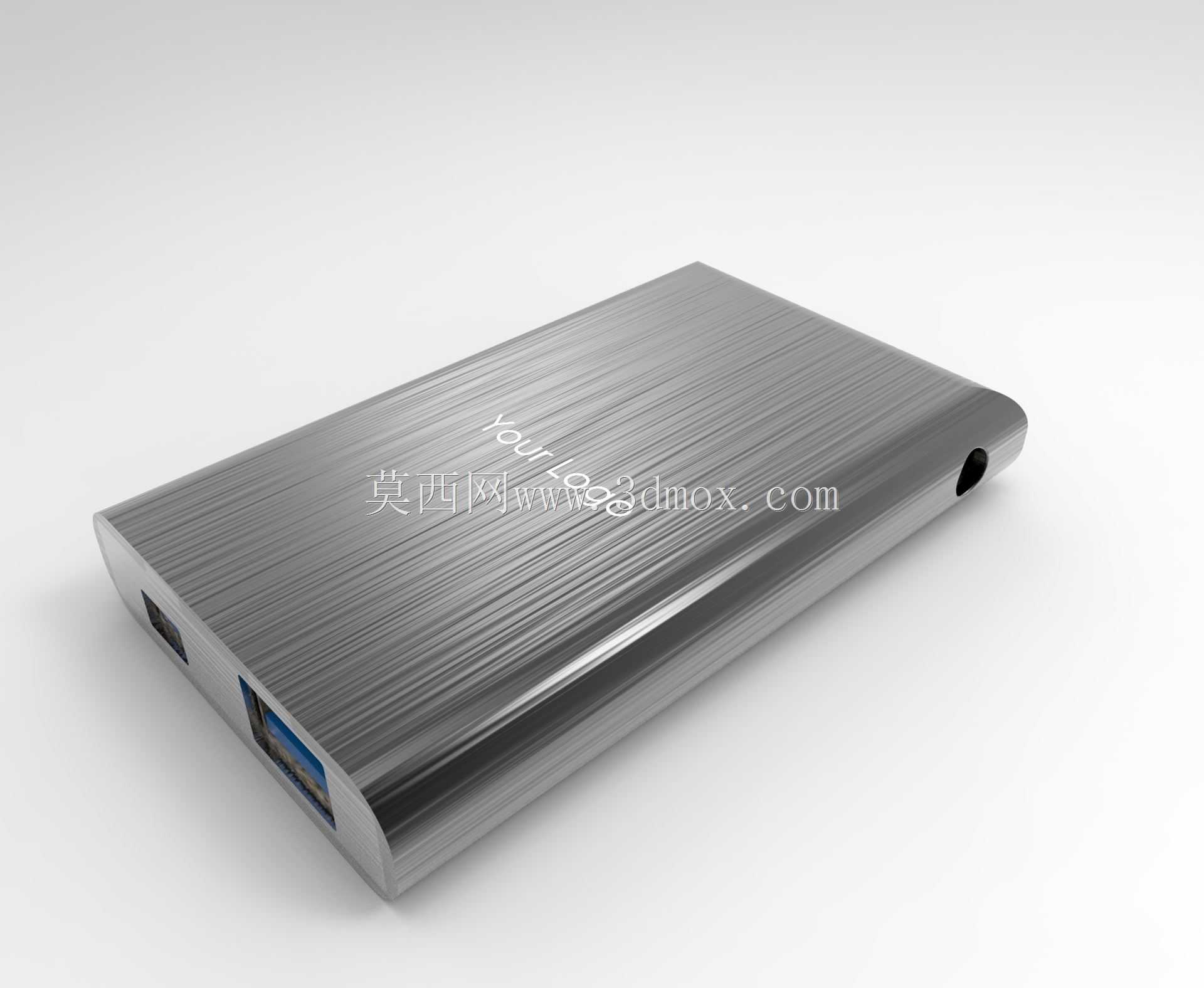

　　从结构设计思路来看，这款外壳采用上下扣合的分体式结构，没有外露的固定螺丝，一方面是保证外观的整体性，另一方面也减少了螺丝孔位带来的缝隙进灰风险。壳体材质选用铝合金，一方面是铝合金的导热系数远高于塑料，内置存储介质工作时产生的热量可以通过壳体直接散出，不需要额外加散热片，能有效控制整机厚度；另一方面铝合金的强度足够，壁厚控制在1.2mm的时候就能达到普通ABS塑料2mm壁厚的抗挤压能力，整体重量还能控制在合理区间，不会给随身携带增加额外负担。表面做拉丝处理，不是单纯为了视觉质感，更重要的是拉丝纹理可以掩盖日常使用产生的细微划痕，比亮面阳极氧化的外壳更耐造，长期使用也不会出现明显的外观旧化。

　　接口端的设计是这类外壳的核心边界，首先要预留标准USB3.0接口的安装位，接口边缘做0.3mm的倒角处理，避免公头插入时刮伤接口胶芯，同时接口周围的壳体要做局部加厚，因为日常插拔USB线的时候会产生侧向的掰扯力，如果接口周围壁厚不够，很容易出现壳体开裂、接口松脱的问题。除了数据接口，壳体另一端预留的小孔是状态指示灯的导光孔，孔径控制在2mm，刚好能让内置LED的光线透出，又不会出现漏光导致的光污染，导光孔边缘做哑光处理，避免光线在壳体内部漫反射。

　　外形尺寸方面，整体长宽高严格匹配内置2.5英寸存储盘的安装边界，长度控制在120mm，宽度78mm，厚度12.5mm，这个尺寸刚好能放进大多数牛仔裤的口袋，也不会因为尺寸过小导致插拔接口时不好握持。壳体的四个边角做R8的圆角处理，一方面是握持的时候不会硌手，另一方面跌落的时候圆角可以分散冲击力，比直角结构的抗跌落能力提升30%左右，做跌落仿真的时候就能明显看出，直角结构的边角在1米高度自由跌落时应力集中非常明显，很容易出现凹坑甚至开裂，圆角结构的应力会沿着弧面分散，不容易出现结构失效。

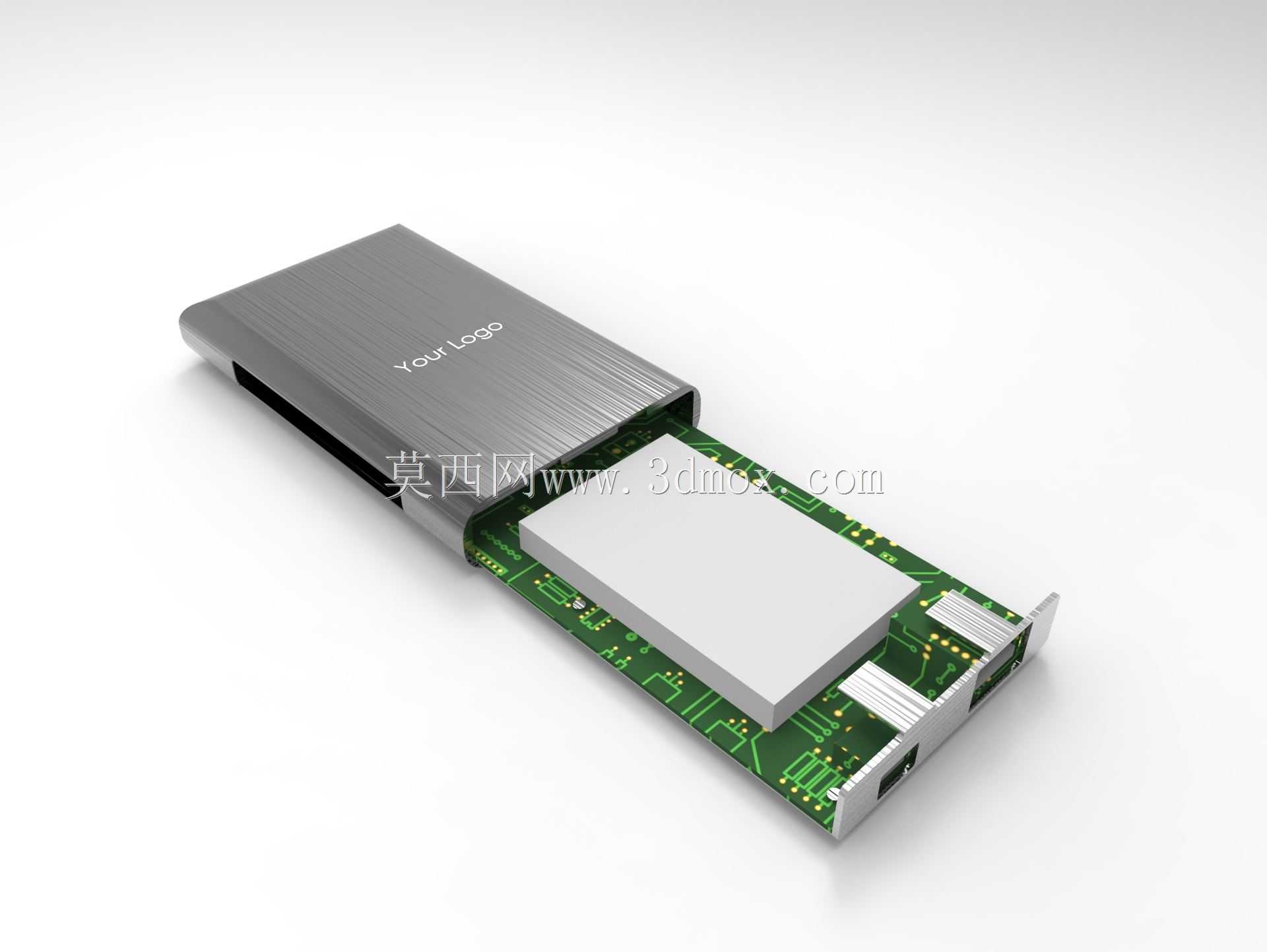

　　安装结构上，壳体内部做了0.8mm高的定位筋，内置的PCB板和存储介质可以顺着定位筋滑入，不需要额外打胶固定，上下壳扣合的时候，边缘做了一圈0.5mm的止口，扣合后缝隙可以控制在0.1mm以内，既可以阻挡日常的灰尘进入，也能避免泼溅的少量液体顺着缝隙流进内部。壳体侧面没有做多余的防滑纹理，因为拉丝表面本身的摩擦系数足够，单手握持插拔的时候不会打滑，反而多余的纹理容易积攒污垢，后期清洁不方便。

　　很多新手做这类外壳设计的时候，容易只关注外观造型，忽略实际使用的细节，比如接口和壳体的间隙留得太大，长期插拔后接口会歪；或者壁厚设计不均匀，阳极氧化的时候出现色差；又或者圆角半径太小，加工的时候拉丝纹理在圆角处出现断裂，影响外观质感。这款外壳的设计在这些细节上都做了平衡，没有为了追求极致轻薄而牺牲结构强度，也没有为了强度把壳体做的厚重笨拙，各个接口的位置、安装的定位结构、表面处理的工艺选择，都是围绕实际使用场景反复调整过的，不管是做批量生产的开模参考，还是做同类产品的结构改型，都有很强的实际参考价值。做这类数码配件的结构设计，从来不是画个好看的外形就行，每一个尺寸、每一处倒角、每一种材质的选择，最终都会落到用户实际使用的体验上，小到插拔接口的手感，大到摔落后的结构完整性，都是设计阶段要反复验证的内容。
