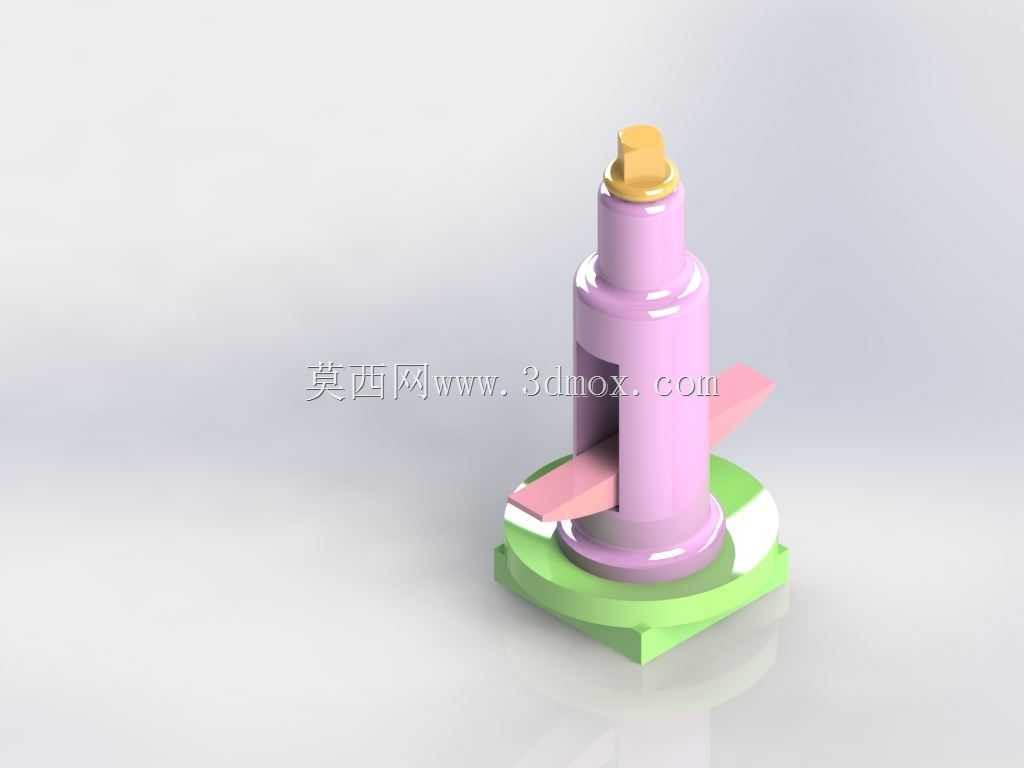

在常规立式加工中心、数控铣床的工装布局里,这类后置式定位组件常被布置在工装基板的非操作侧,承担工件侧向定位、辅助压紧前的预定位功能,尤其适配小型轴类、盘类零件的批量装夹场景,能有效避免操作侧装夹时的结构干涉,给操作人员留出足够的工件取放空间。从结构功能来看,组件主体的粉色柱段为核心定位基体,内部预留了弹性顶销的安装腔道,顶端的黄色堵头用于封闭腔道、限制内部弹性元件的脱出行程,同时可作为顶销行程的上限位结构;侧向伸出的粉色压块为活动定位舌,可随内部弹性结构实现小范围伸缩,在工件落位时自动贴合工件基准面,消除定位间隙;底部的绿色基座为安装固定段,采用方形止口结构,可直接嵌入工装基板的T型槽或预制定位方孔内,
配合侧面的锁紧螺钉即可完成组件固定,无需额外设计复杂的转接法兰。设计过程中优先考虑了装夹效率的提升,活动定位舌的伸缩行程控制在3mm以内,既可以覆盖同系列工件的尺寸公差带,又不会因为行程过大导致定位失准,定位舌的接触面做了小角度倒角处理,工件落位时可顺着倒角自动滑入定位位置,无需操作人员反复调整工件姿态。主体柱段的外径根据常用小型工件的定位基准尺寸做了系列化匹配,本次设计的柱段外径适配12-18mm的内孔定位需求,柱身的环形凹槽可用于安装O型密封圈,避免切削液、金属切屑进入内部活动腔道,降低卡滞故障的发生概率。安装边界方面,底部方形基座的边长为22mm,嵌入基板的深度为8mm,组件整体安装后高出基板表面的高度为46mm,
侧向定位舌伸出主体的最大距离为10mm,在工装排布时,相邻组件的中心距需要预留至少35mm的空间,避免工件装夹时出现结构干涉。这类定位组件在实际使用中,常和前端的压紧油缸、固定定位销配合使用,构成完整的一面两销定位体系,相比传统的固定定位销,其带弹性伸缩的结构可以补偿工件毛坯的尺寸误差,避免过定位导致的工件装夹变形,在铝合金压铸件、小型粉末冶金件的机加工场景中应用尤为广泛。结构选材上,主体基体可采用45号钢调质处理,表面做发黑防锈处理,活动定位舌和顶端堵头采用Cr12MoV淬火处理,硬度达到HRC58-62,提升耐磨性能,内部弹性元件采用65Mn弹簧钢制作,保证长期使用下的弹力稳定性。设计时还考虑了维护便利性,
顶端堵头采用螺纹连接结构,当内部弹簧出现弹力衰减或者切屑进入腔道时,只需拧下堵头即可完成内部清理和零件更换,无需将整个组件从工装基板上拆除,大幅降低设备维护的停机时间。在实际的生产线验证中,这类后置定位组件相比传统侧装定位结构,可将单工位的工件装夹时间缩短15%左右,同时因为定位点布置在工件非操作侧,加工过程中的切屑会顺着主轴切削方向直接排到工装排屑槽内,不会堆积在定位结构周围,减少了每班生产后的清理工作量。需要注意的是,这类组件不适用于切削力较大的重切削场景,当单次切削深度超过5mm或者进给量超过0.3mm/r时,需要在定位舌的侧方增加额外的挡块结构,承担切削过程中的侧向力,避免弹性结构受力过大出现位移,影响加工精度。
