蒸汽机连杆端部连接结构设计

　　在蒸汽动力传动系统中，连杆端部是衔接活塞往复运动与曲轴旋转输出的核心受力节点，其结构合理性直接决定整套动力装置的运行可靠性与动力传递效率。这类部件长期处于交变载荷工况下，既要承受活塞侧推力带来的横向弯矩，也要传递蒸汽做功产生的轴向拉压力，同时还要适配连杆摆动过程中的角度偏移，因此在结构设计上需要同时兼顾强度冗余、运动自由度与装配便利性。从实际应用场景来看，这类连杆端部结构不仅应用在传统固定式蒸汽机、蒸汽机车的动力总成中，其衍生的铰接连接结构也广泛适配于各类往复式动力机械、重载曲柄连杆机构中，是动力传动链路里不可或缺的铰接承载部件。

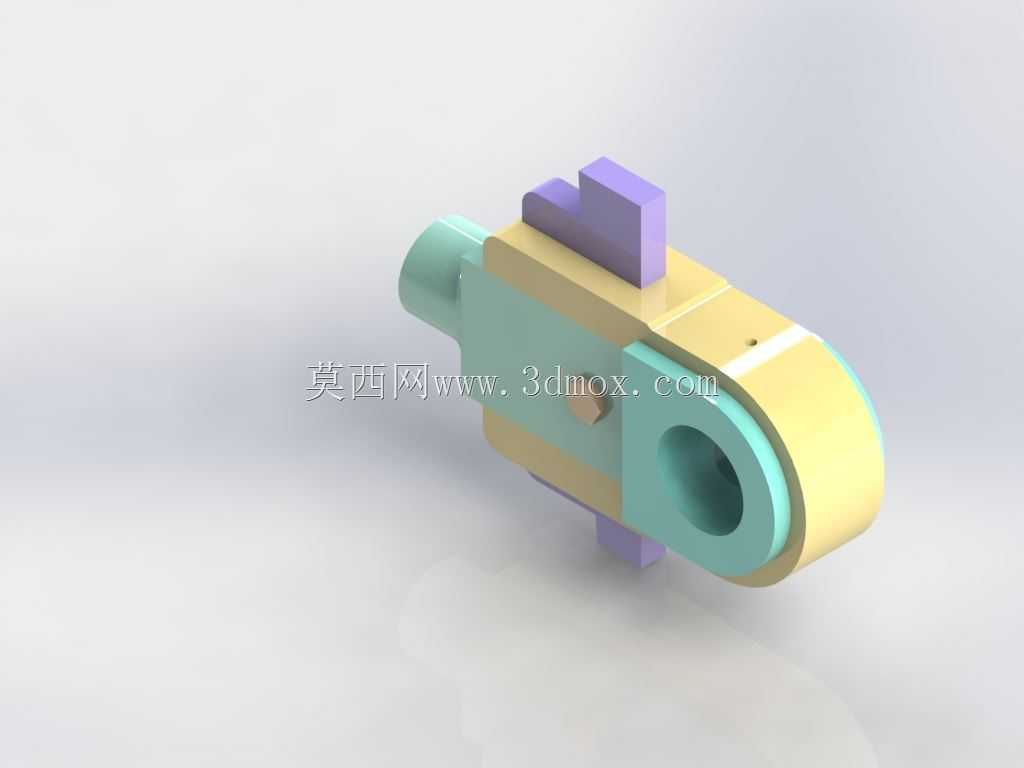

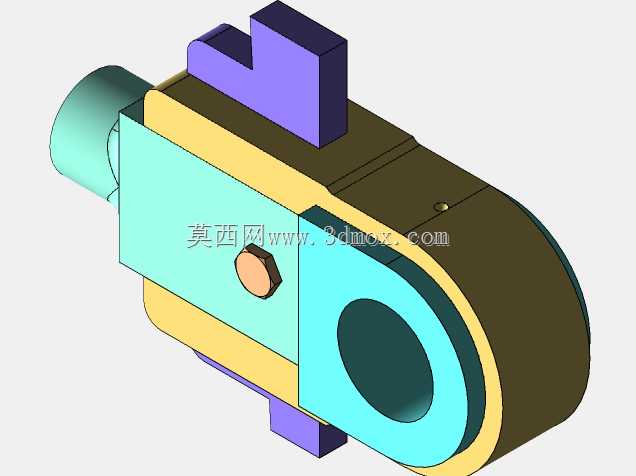

　　从功能特性上看，该连杆端部采用分体式铰接座结构，主体承载段做了加厚处理，对应销轴安装的孔位做了同轴度强化设计，避免长期交变载荷下出现孔位失圆、销轴松旷的问题。端部的凸台结构用于适配连杆杆身的定位安装，侧面的限位凸块能够约束铰接副的轴向窜动量，保证运动过程中销轴不会出现轴向滑移，同时预留的润滑介质通道可以在运行过程中持续为铰接摩擦副提供润滑，降低磨损速率，延长部件的检修周期。不同于一体式连杆结构，这种分体式端部设计可以单独更换磨损的铰接衬套，无需整体报废连杆总成，大幅降低了设备运维阶段的配件成本。

　　设计思路上，首先围绕受力路径做了材料分布优化，将高应力区域的壁厚做了梯度加厚，在销轴孔周边设置了加强筋结构分散应力集中，非承载区域则做了适当的挖空减重处理，在保证结构强度满足额定载荷1.5倍安全系数的前提下，尽可能降低运动部件的往复惯量，减少曲轴旋转过程中的动不平衡量。铰接孔的公差配合选用基孔制过渡配合，既保证衬套压装后的定位精度，也方便后期运维时的衬套更换作业；端部与杆身的连接面做了止口定位设计，装配时无需反复调整同轴度，能够快速完成对位安装，连接紧固件的排布避开了主应力传递路径，避免紧固件承受额外的剪切载荷。

　　从安装边界来看，该连杆端部的铰接孔中心到杆身连接端面的距离经过严格核算，匹配对应规格蒸汽机的活塞行程与曲轴回转半径，不会出现运动过程中与气缸端盖、曲轴箱壁发生运动干涉的问题。铰接销轴的轴向安装空间预留了足够的挡圈安装位，端部限位凸块的外形尺寸适配相邻十字头滑块的安装槽尺寸，整体装配后铰接副的摆动角度范围覆盖蒸汽机全行程下的连杆摆角需求，不会出现运动死点。外形尺寸上，主体结构的最大外轮廓尺寸适配对应功率等级蒸汽机的曲轴箱检修窗口尺寸，后期检修时无需拆解整个动力总成就可以将连杆端部从检修口取出更换，大幅降低了检修作业的工作量。

　　在实际工程应用中，这类连杆端部的铰接面粗糙度需要控制在合理区间，既不能过于粗糙导致摩擦阻力过大，也不能过于光滑导致润滑膜难以附着；销轴的表面硬度需要做强化处理，匹配衬套的材料硬度差，避免出现粘着磨损。结构上预留的润滑通道入口设置在非运动冲击面，避免运行过程中被异物堵塞，通道的孔径大小经过流量核算，能够保证在额定润滑压力下，润滑介质可以均匀覆盖整个铰接摩擦面。不同于普通的铰接连接件，蒸汽机连杆端部需要长期在高温、高湿的工况下运行，因此结构设计上也考虑了热胀冷缩的补偿间隙，避免工作温度升高后出现铰接副卡滞的问题。
