机床用顶尖式旋转中心轴结构设计

　　在常规轴类零件的车削、外圆磨削加工场景中，工件的同轴度、端面圆跳动公差控制始终是工艺环节的核心管控点，这类加工工序普遍需要配套的回转定心部件来抵消工件装夹时的同轴度偏差，同时承受加工过程中的径向切削力与轴向顶紧力，本次设计的旋转中心结构正是针对这类加工场景开发的定心承载部件。从实际使用场景来看，这类部件主要适配卧式车床、外圆磨床的尾座安装位，也可用于专用工装的回转支撑工位，在加工长轴类零件时，配合卡盘装夹工件的一端，另一端通过该旋转中心的顶尖顶入工件端面的中心孔，形成稳定的一夹一顶装夹体系，避免长轴工件在高速旋转时出现甩动、颤振问题，有效提升加工过程的稳定性，降低工件的形位公差超差概率。

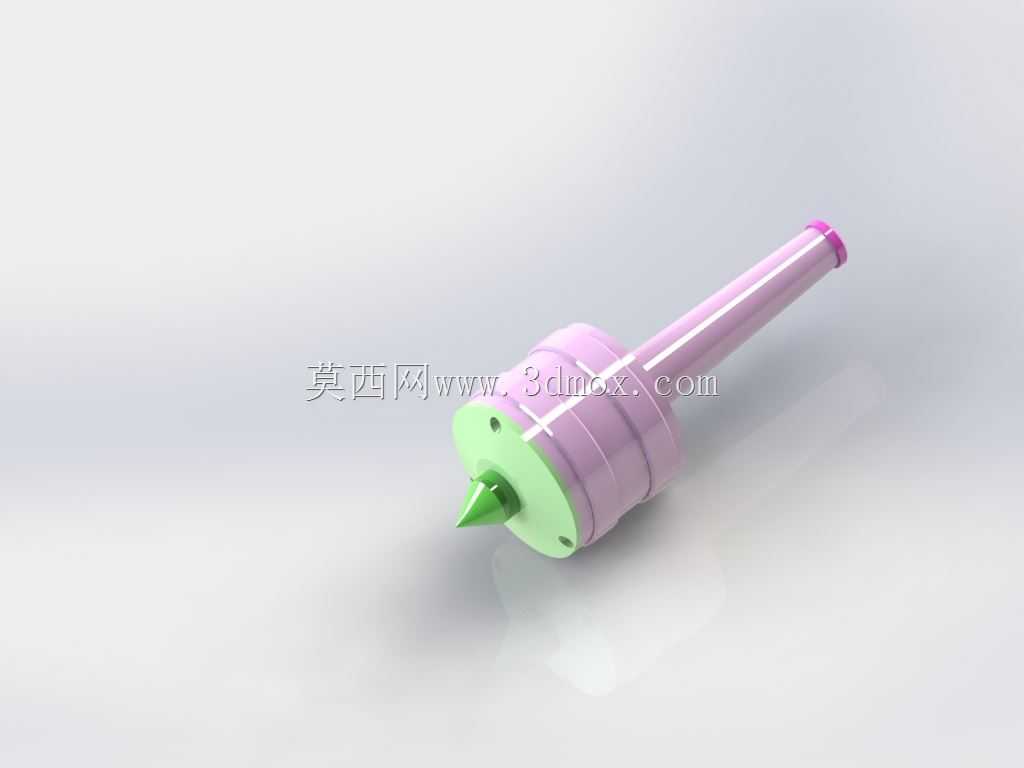

　　从功能特性上看，该结构采用分体式设计，前端的硬质合金顶尖与主体回转部分做了可拆卸式的配合结构，当顶尖出现磨损、磕碰损伤时，无需整体更换整个部件，仅需拆卸更换前端顶尖即可快速恢复使用精度，大幅降低生产现场的备件成本。主体的回转部分内置高精度滚动轴承组，可承受加工过程中产生的径向载荷与部分轴向载荷，轴承组采用预紧安装结构，可消除轴承游隙带来的回转间隙，保证顶尖旋转时的端面圆跳动、径向圆跳动控制在微米级公差范围内，满足精加工工序的精度要求。后端的锥柄采用标准莫氏锥度设计，可直接与机床尾座的莫氏锥孔配合安装，依靠锥面的自锁特性实现可靠固定，无需额外的紧固件连接，安装拆卸过程便捷，适配市面上绝大多数常规型号的卧式车床、外圆磨床尾座接口。

　　设计过程中，首先明确了部件的核心性能指标：额定承载下的回转精度不超过0.005mm，最高工作转速不低于3000r/min，整体结构的同轴度公差控制在0.01mm以内。基于这些指标，首先确定了整体的同轴式布局，顶尖、轴承安装位、锥柄三部分的轴线完全重合，避免偏心带来的回转振动。外壳部分采用阶梯式圆柱结构，不同直径的台阶分别对应轴承安装位、密封位、握持拆卸位，轴承安装位的尺寸公差采用基孔制配合，保证轴承外圈与壳体的过盈配合量在合理区间，既避免配合过松导致的轴承跑圈问题，也防止过盈量过大导致的轴承内圈变形、旋转卡滞问题。前端的密封结构采用接触式橡胶密封圈，可阻挡加工过程中的切削液、金属切屑进入轴承腔体内部，避免轴承出现磨粒磨损，延长部件的整体使用寿命。顶尖部分的锥角采用标准60度设计，与工件端面的标准中心孔完全适配，顶尖头部做了小圆弧过渡处理，避免顶紧时应力集中划伤工件中心孔表面，同时保证顶尖与中心孔的接触面积足够，分散轴向顶紧力，防止工件中心孔被顶压变形。

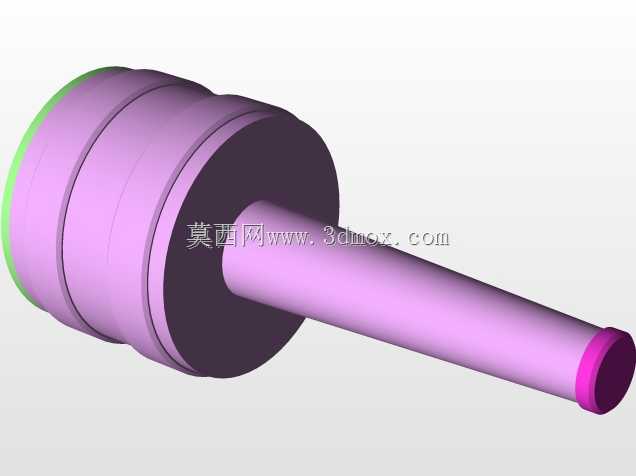

　　从安装边界与外形尺寸来看，后端莫氏锥柄的尺寸符合莫氏4号锥度标准，大端直径31.267mm，锥度1:19.254，可直接插入对应规格的尾座锥孔内，安装时仅需清理锥孔表面的切屑与油污，将锥柄推入锥孔后锁紧尾座即可完成固定。主体外壳的最大直径为42mm，安装后不会与机床的刀架、砂轮架等运动部件产生干涉，可适配最大加工直径400mm以内的机床使用。整体部件的总长度为135mm，其中锥柄部分长度为65mm，主体回转部分长度为70mm，顶尖伸出主体端面的长度为12mm，顶紧工件时的轴向行程可通过尾座的套筒伸缩进行调整，常规顶紧行程控制在5-10mm区间即可保证足够的顶紧力，避免顶紧力过大导致工件弯曲变形，或是顶紧力过小导致工件加工时松动。在实际装配调试时，需要先将轴承清洗干净后填充耐高温润滑脂，再依次装入壳体的轴承安装位，装入芯轴后锁紧后端的锁紧螺母，调整轴承预紧力至转动灵活无卡滞、轴向无窜动的状态，再安装前端密封盖与顶尖，最后校验整体的回转精度，若跳动超差可通过修磨顶尖锥面、调整锁紧螺母预紧量的方式进行修正，直至精度满足使用要求。
