带安装底座的压紧式填料密封结构

　　这套填料密封结构，核心作用是在流体输送设备的轴穿舱位置实现动密封阻隔，避免管路或腔体内的压力介质沿轴间隙向外泄漏，常见应用在离心泵、反应釜搅拌轴、阀门阀杆以及各类低压流体输送设备的轴端密封位，相比机械密封结构，它的容错率更高，对轴的径向跳动容忍度更好，后期维护更换填料不需要完全拆解设备端盖，适合工况波动大、运维条件有限的工业现场。

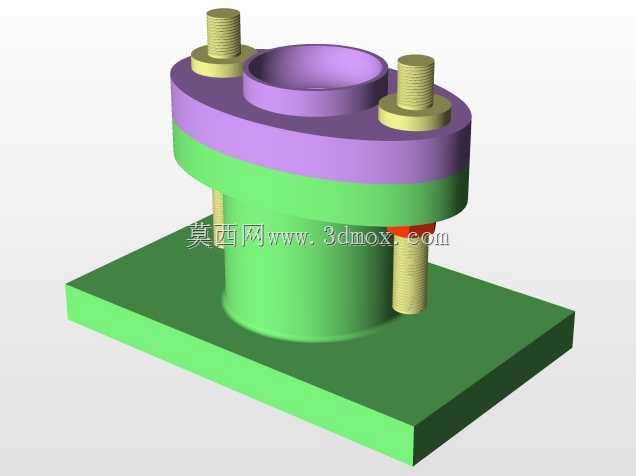

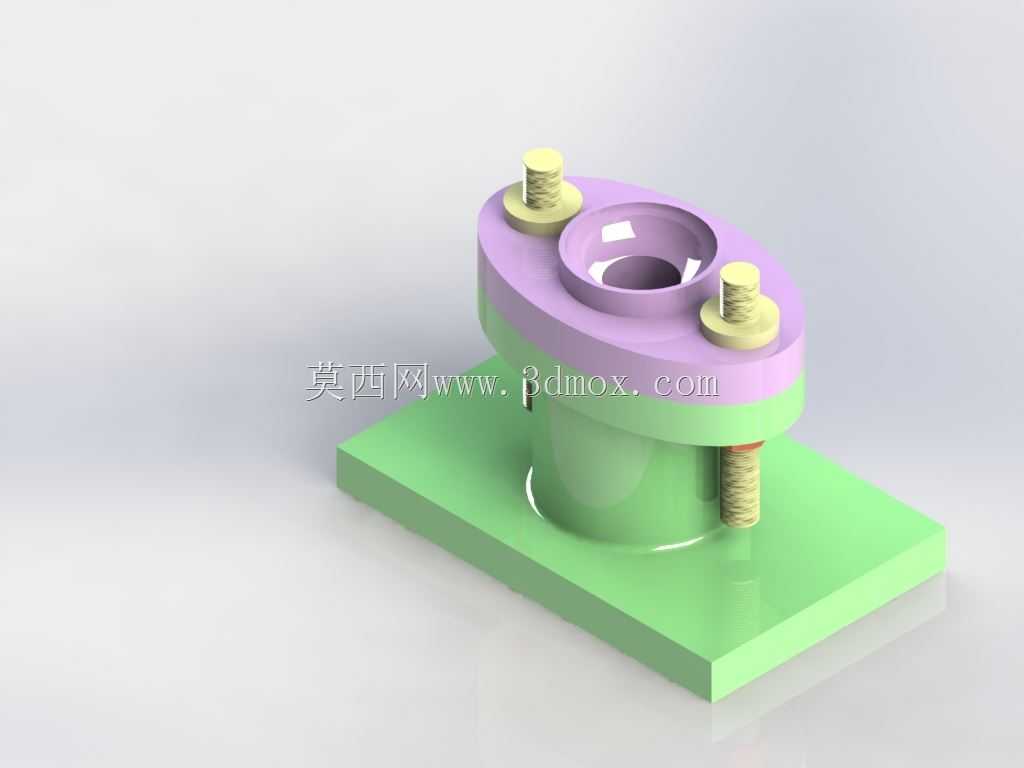

　　从结构组成来看，底部是一体化的方形安装底座，底座上预留了对应的安装孔位，安装时可以直接通过螺栓把整个组件固定在设备的舱壁或者法兰端面上，底座上方的筒体部分是填料容纳腔，工作时盘根类填料会填充在这个腔体内，套在穿过中心通孔的运动轴外侧；上方的紫色压盖是填料压紧部件，压盖上布置了两个对称的压紧螺栓，拧紧螺栓的时候压盖会向下施压，挤压腔体内的填料产生径向形变，让填料紧密贴合在轴表面和腔体内壁，以此阻断介质的泄漏通道，侧面还预留了一个辅助的锁紧定位结构，当压盖压紧到合适位置后可以通过这个结构锁止，避免设备运行过程中螺栓松动导致压盖泄压、密封失效。

　　设计这套结构的时候，首先要匹配的是穿过中心孔的轴径尺寸，中心通孔的直径要比对应轴径大0.2-0.5mm，既不能间隙过大导致填料被挤出，也不能间隙过小刮伤轴表面；压盖和填料腔的配合间隙控制在0.1mm以内，保证压盖下压的时候不会出现偏斜，避免单侧压力过大导致填料磨损不均匀。安装底座的尺寸边界要匹配设备端的安装法兰孔距，方形底座的四个角做了圆角过渡，避免安装时应力集中，底座和筒体的连接位置做了加厚的加强筋结构，因为压紧螺栓拧紧的时候会对底座产生反向的拉力，加厚处理可以避免长期受力后底座出现形变，导致密封面错位。

　　实际选型应用的时候，要根据腔体的工作压力调整压紧螺栓的规格，低压工况下普通的六角螺栓就可以满足压紧力需求，如果是带一定腐蚀性的介质工况，接触介质的筒体和压盖部分可以更换为耐腐蚀材质，填料也可以根据介质特性选择碳纤维盘根、四氟盘根或者石棉盘根等不同材质。这套结构的压盖采用了腰型的轮廓设计，相比圆形压盖更节省安装空间，两个压紧螺栓对称布置在中心孔两侧，拧紧的时候受力均匀，不会出现压盖偏斜的问题；中心孔的上端做了倒角过渡，方便轴穿入的时候不会刮伤填料表面，也能避免压盖下压的时候剪切损坏填料。

　　在现场运维过程中，当填料出现磨损泄漏时，不需要完全拆除整个组件，只需要均匀拧紧两个压紧螺栓，让压盖继续下压补偿填料的磨损量即可，当压盖下压到接近筒体端面的位置时，就需要拆开压盖更换新的填料，相比其他密封结构，这种填料箱结构的备件成本更低，运维操作门槛也更低，不需要专业的密封安装工具，普通的运维人员就可以完成更换调整。设计建模的时候要注意各部件的同轴度要求，底座安装面、筒体中心孔、压盖中心孔必须保持同轴，否则安装后会出现轴和密封件偏磨的问题，大幅缩短密封的使用寿命；压紧螺栓的孔位要和底座上的对应螺孔同轴，避免螺栓安装时出现别劲的情况，导致压盖无法均匀下压。
