带防护结构的凸缘式联轴器结构设计

　　在各类工业传动系统的轴系连接场景中，这类带防护结构的法兰联轴器是应用频次极高的刚性传动连接件，主要用于两根同轴线布置的传动轴之间的扭矩传递，同时可在一定程度上补偿两轴安装过程中出现的微小径向、角向偏移，外置的防护结构还能避免连接螺栓在高速运转过程中受外物磕碰，或是防止螺栓松脱后甩出引发安全隐患，在输送设备、中小型机床辅机、通用泵组、轻工生产线的传动单元中都能见到这类结构的应用。从实际使用场景来看，这类联轴器通常布置在动力输出端与工作机输入端之间，比如电机与减速器输入轴的连接、减速器输出轴与工作辊道的连接位置，安装时需要保证两轴的同轴度偏差控制在允许范围内，否则会在运转过程中产生附加径向载荷，加剧轴承受力，缩短传动系统的整体使用寿命。

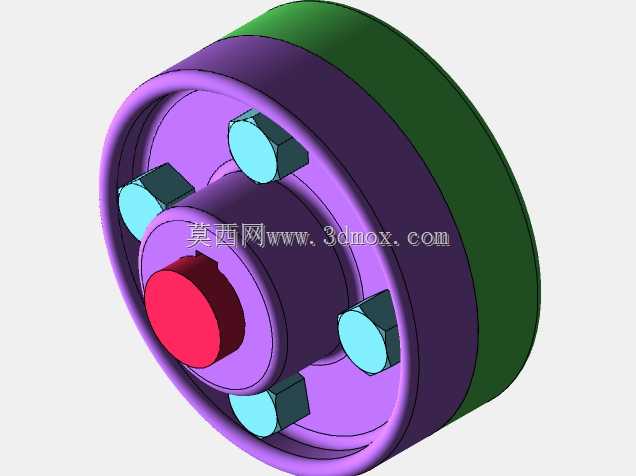

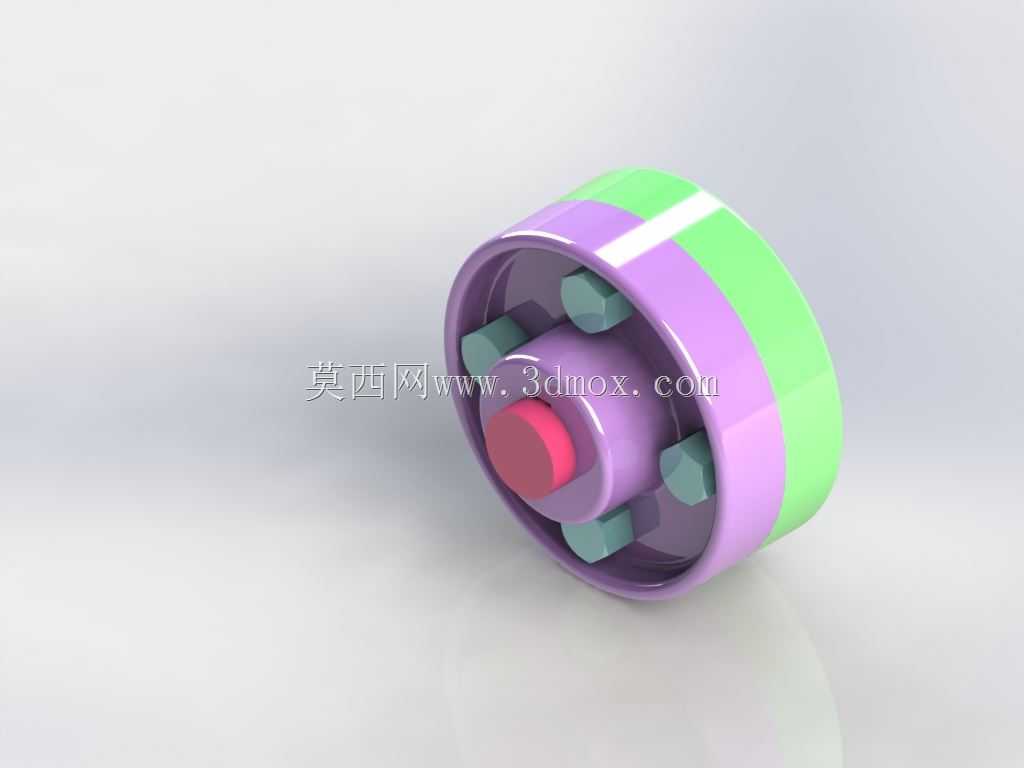

　　从结构设计逻辑来看，该联轴器采用两个带凸缘的半联轴器分别与两根待连接的轴通过键连接实现周向固定，两个半联轴器的对接端面加工有定位止口，装配时止口与对应凹槽配合实现快速对中，避免装配过程中反复调整同轴度耗费工时；连接部位采用沿圆周均布的六角头螺栓实现两个半联轴器的紧固，螺栓穿入后通过螺母锁紧，依靠半联轴器接合面的摩擦力以及螺栓杆的抗剪切能力传递扭矩，均布的螺栓布局可以保证圆周方向受力均匀，避免单个螺栓受力过载发生断裂。外置的防护套是该结构区别于普通凸缘联轴器的核心设计，防护套采用分体卡装结构套合在两个半联轴器的法兰外侧，完全罩住外露的螺栓头与螺母，一方面可以在设备运转过程中避免车间内的粉尘、切削碎屑、飞溅的切削液直接接触螺栓连接部位，减少螺栓锈蚀与异物卡滞的概率，降低日常维护的频次；另一方面可以在螺栓意外发生松脱断裂时，对甩出的零件形成物理阻挡，避免高速飞出的零件击伤周边操作人员或是撞坏周边设备部件，提升传动部位的安全防护等级。

　　从安装边界与尺寸设计的角度考量，这类联轴器的轴向总长度需要匹配安装位置的轴端预留间距，半联轴器的轴孔直径按照所连接轴的标准直径系列设计，轴孔内的键槽尺寸符合对应轴径的平键连接标准，不需要额外进行非标加工即可直接适配标准直径的传动轴；法兰外缘的直径需要根据传递的额定扭矩计算螺栓分布圆直径，保证螺栓的中心距满足扳手空间要求，方便装配时使用工具拧紧螺母，同时防护套的外径要比法兰外径大出足够的安全间隙，避免防护套与半联轴器在运转过程中发生摩擦，防护套的轴向宽度需要完全覆盖两个半联轴器的法兰对接区域，两端与半联轴器的轴伸部位保留微小间隙，既不会随轴一同转动产生磨损，也不会出现防护脱落的问题。在实际选型应用中，需要根据传动系统的计算扭矩、轴径、最高工作转速来匹配对应规格的联轴器，不能仅凭轴径直接选用，避免小规格联轴器在过载工况下发生螺栓剪断或是法兰开裂的故障；装配时需要先将两个半联轴器分别热装或者压装到对应的轴端，确认键连接可靠无松动后，再对齐止口将两个半联轴器贴合，按照对角拧紧的顺序逐步锁紧所有连接螺栓，保证每个螺栓的预紧力一致，避免接合面出现缝隙导致运转时产生冲击，最后再卡装外侧的防护套，手动盘车确认无卡滞、无摩擦异响后再进行空载试运转。

　　不同于弹性联轴器具备的缓冲吸振能力，这类带防护的法兰联轴器属于刚性传动件，不存在弹性元件老化失效的问题，整体结构简单可靠，日常维护只需要定期检查螺栓的预紧力以及防护套的固定情况即可，不需要频繁更换易损件，在工况平稳、无频繁正反转冲击的中低速传动场景中，使用寿命远高于各类弹性联轴器，综合使用成本更低。设计过程中，半联轴器的材质通常选用中碳钢进行调质处理，保证足够的强度与韧性，能够承受稳定的扭矩传递与短时的过载冲击，防护套可采用硬质工程塑料或是薄钢板冲压成型，在满足防护强度要求的同时控制整体重量，避免增加过多的转动惯量影响传动系统的启停响应。
