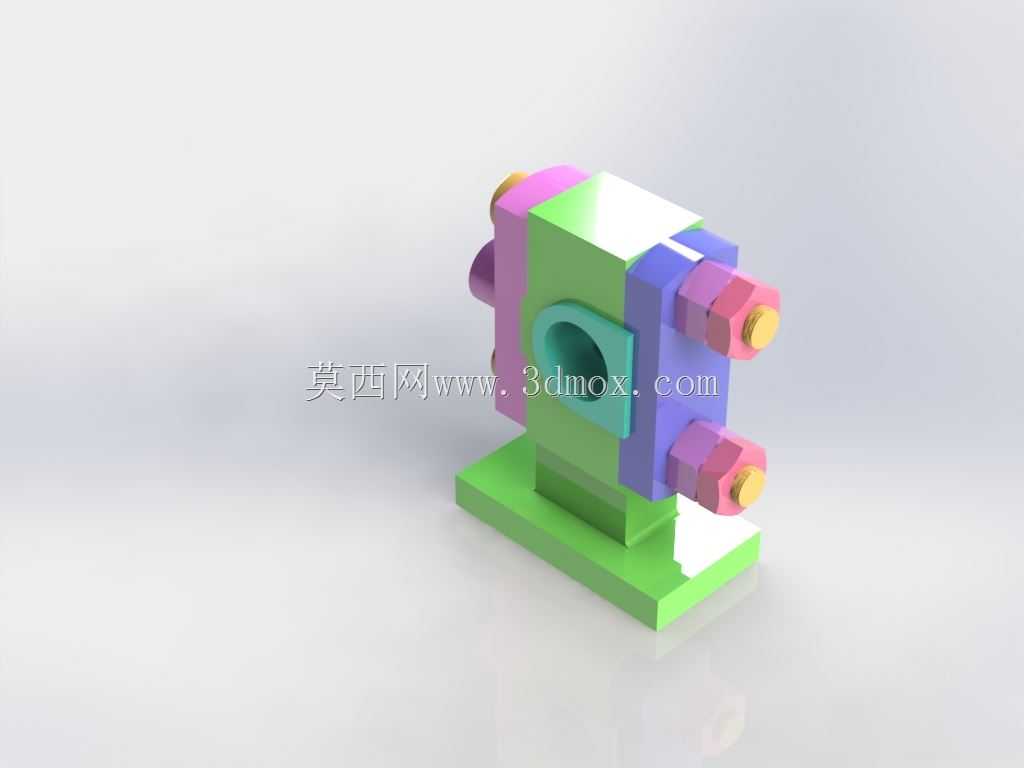

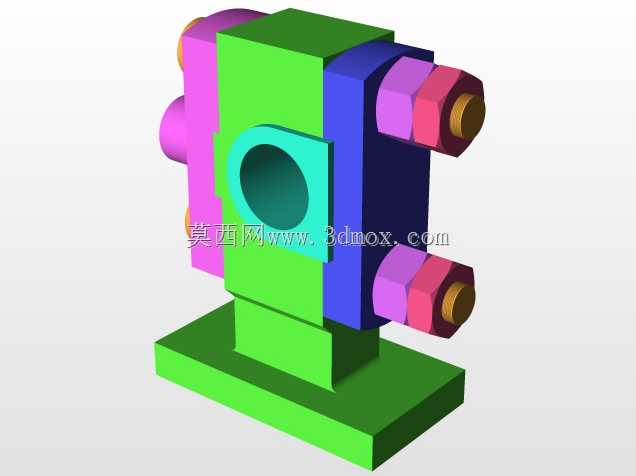

在往复式压缩机、蒸汽机、柱塞泵这类依靠曲柄连杆机构实现旋转运动与直线往复运动转换的动力设备中,十字头是连接连杆与活塞杆、承担侧向力导向的核心传动构件,其结构设计合理性直接决定整机运行的平稳性、磨损速率与大修周期。这类构件的应用场景多集中在有持续往复做功需求的工业场景,比如石化领域的往复式加氢进料泵、蒸汽动力系统的汽缸传动端、燃气输送管网的增压压缩机,工作过程中需要持续传递连杆的交变推力,同时将连杆摆动产生的侧向力传导至机身导轨,避免活塞杆承受径向弯矩造成密封件偏磨、活塞杆弯曲变形等故障。从结构功能来看,该十字头采用分体式组合设计,主体为带安装基座的箱式承力结构,基座部分设置有与机身导轨配合的平直安装面,
安装时可通过调整垫片组控制十字头与导轨的配合间隙,保证往复运动过程中不会出现卡滞或横向窜动;主体中部开设的贯通圆孔用于装配十字头销,实现与连杆小头端的铰接连接,销孔周边做了加厚承力处理,可承受交变载荷下的应力集中,避免长期运行出现销孔失圆、开裂等问题;两侧对称布置的螺纹连接端用于与活塞杆实现刚性连接,连接部位设置有锁紧定位结构,可防止运行过程中螺纹松动造成的传动间隙超差,同时对称式的结构设计能平衡两侧受力,减少单侧偏载带来的异常磨损。设计过程中优先考虑了受力传递路径的合理性,将连杆传递来的斜向推力分解为沿活塞杆轴向的做功推力与垂直于导轨面的侧向力,轴向推力直接通过两侧连接端传递给活塞杆带动活塞做功,
侧向力则通过主体外侧的导向面传递至机身导轨,由导轨承担侧向载荷,保证活塞杆始终沿轴向做直线运动,避免活塞与汽缸壁出现偏磨。从安装边界来看,基座的长宽尺寸需要与机身导轨的内槽尺寸做公差配合,通常采用H7/f6的间隙配合标准,既保证运动过程中无卡滞,又能将侧向窜动量控制在0.02-0.05mm的合理区间;中部销孔的中心高需要与曲轴中心、汽缸中心保持严格的同轴度公差,同轴度误差需控制在0.03mm以内,否则会造成连杆运动卡滞、活塞杆受附加弯矩;两侧活塞杆连接端的螺纹轴线与十字头运动轴线的平行度公差需控制在0.02mm/100mm范围内,避免连接后活塞杆出现倾斜,影响汽缸密封性能。实际选型应用时,还需要根据设备的额定冲次、
最大推力来匹配十字头的材质与配合间隙,高冲次设备通常会在十字头导向面镶嵌巴氏合金衬层,降低摩擦系数,减少运行过程中的磨损量,大推力设备则会加大十字头销的直径与导向面的接触面积,降低接触面的比压,避免出现接触面压溃、胶合等失效形式。该结构的十字头在维护时也具备较好的便利性,导向面磨损后可通过调整垫片补偿间隙,十字头销磨损后可单独更换销件,无需整体更换十字头主体,能有效降低设备的运维成本,适配多数中低压往复式动力设备的传动需求。
