浮动铰刀夹持工装三维结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:541826
  • 浮动铰刀夹持工装三维结构设计
  • 浮动铰刀夹持工装三维结构设计

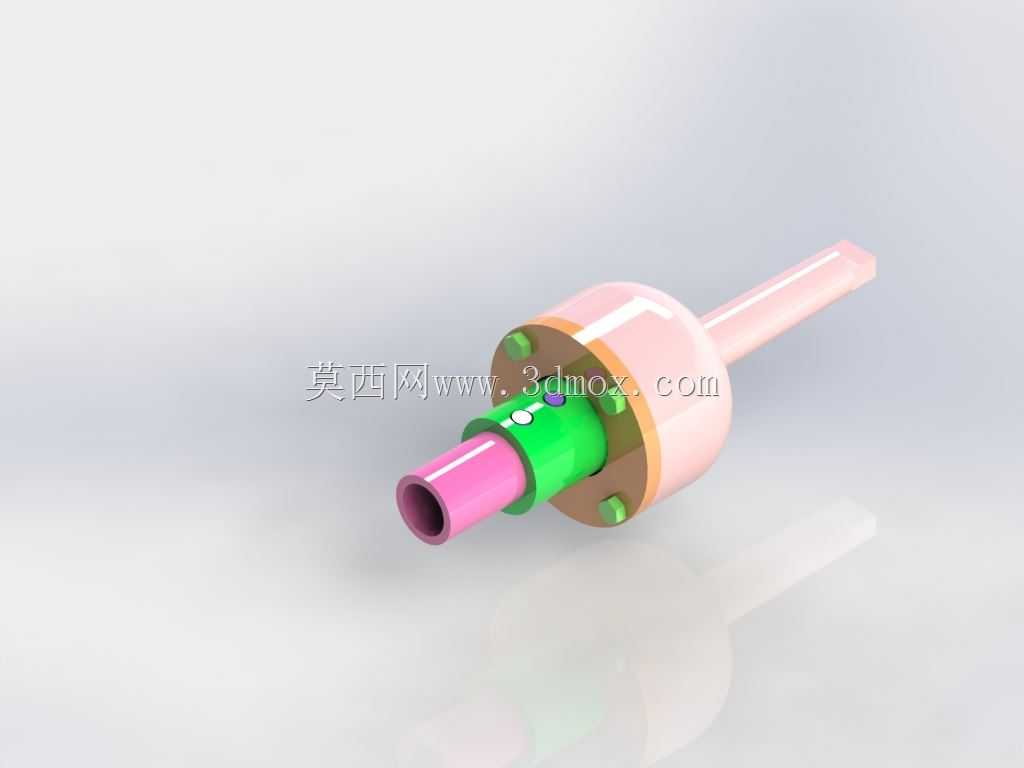

  在批量孔加工尤其是铰削精加工工序里,经常会遇到机床主轴与工件底孔存在微小同轴度偏差的问题,硬连接的刀杆装夹方式会让铰刀强行修正偏差,轻则导致孔壁出现喇叭口、椭圆度超差、表面粗糙度达不到工艺要求,重则会崩损铰刀切削刃,甚至造成工件报废,浮动铰刀夹持器就是为解决这类工艺痛点设计的刀具装夹部件。这类夹持器主要适配钻床、镗床、加工中心的铰削工序,也可用于专机的铰孔工位,针对的是IT6-IT7级精度要求的孔加工场景,比如液压阀块的阀孔、发动机连杆的衬套孔、减速机箱体的轴承安装底孔这类对孔位精度、圆度、表面质量要求较高的加工环节,能够在装夹铰刀的同时,提供径向与微小角度的浮动补偿量,让铰刀在进给过程中自动跟随底孔的实际轴线进给,避免刚性装夹带来的别劲问题。

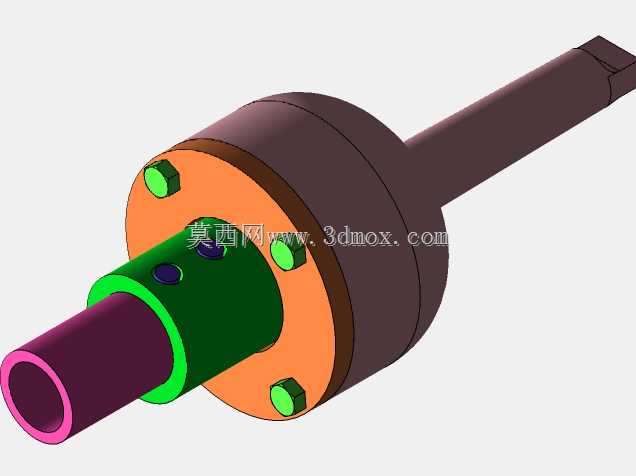

  从结构设计逻辑来看,这款夹持器采用了分体式浮动结构,一端是和机床主轴连接的装夹柄部,柄部采用标准直柄结构,可适配通用的ER夹头、钻夹头或者专用刀座,安装时不需要对原有机床的装夹结构做改造,直接替换原有刚性刀杆即可使用。中间的浮动腔体是整个部件的核心,腔体内设置了径向浮动的间隙配合结构,配合面做了硬化处理,表面硬度达到HRC58-62,能够承受铰削过程中的切削扭矩,同时保留0.2-0.5mm的径向浮动量,这个浮动量的取值是经过工艺验证的:过小的浮动量无法补偿常规的主轴跳动、装夹偏差带来的同轴度误差,过大的浮动量则会导致铰刀进给时出现晃动,反而影响孔的加工精度。浮动结构的端部分布了均匀的锁紧螺钉,用来固定铰刀的装夹套筒,装夹套筒可以根据不同直径的铰刀柄部做更换,覆盖常用的φ3-φ20直径范围的直柄铰刀,不需要针对每款铰刀单独制作夹持器,提升了工装的通用性。

  在安装边界上,这款夹持器的整体轴向长度控制在120mm以内,最大外径不超过40mm,能够适配大部分机床的主轴加工空间,不会和工件、夹具发生干涉;柄部直径为标准20mm直柄,和通用夹头的适配性较好,安装时只需要将柄部插入夹头锁紧到规定扭矩即可,不需要做额外的找正,因为浮动结构本身就可以抵消装夹带来的微小偏心。夹持器的浮动部分设置了防尘结构,配合间隙处有防尘圈阻挡切削液、铁屑进入浮动腔体,避免长期使用后铁屑卡滞导致浮动功能失效,日常维护只需要定期拆开腔体清理切屑、涂抹润滑脂即可,维护成本很低。

  实际使用过程中,这款夹持器的浮动阻尼经过调校,既不会因为阻尼过小导致铰刀在切削时出现振颤,也不会因为阻尼过大无法实现浮动跟随,在加工铸铁、铝合金、45号钢等常见工件材料时,都能稳定保证铰孔的精度,相比刚性装夹的铰刀,使用这款浮动夹持器后,铰刀的使用寿命可以提升30%以上,孔的圆度误差可以控制在0.005mm以内,表面粗糙度可以稳定达到Ra1.6以下,同时降低了对操作人员找正精度的要求,不需要每次装夹都反复打表找正铰刀与底孔的同轴度,能够有效缩短工序的辅助装夹时间,提升批量加工的效率。在设计建模过程中,所有配合面的公差都按照机械加工工装的公差等级做了设定,浮动间隙的配合选用H7/g6的间隙配合,既保证浮动的灵活性,又不会出现过大的间隙导致切削时的振动,锁紧螺钉的位置均匀分布,保证铰刀装夹后的受力均匀,不会出现偏载导致的铰刀倾斜。
