双光谱重载云台鹰眼监控摄像设备结构

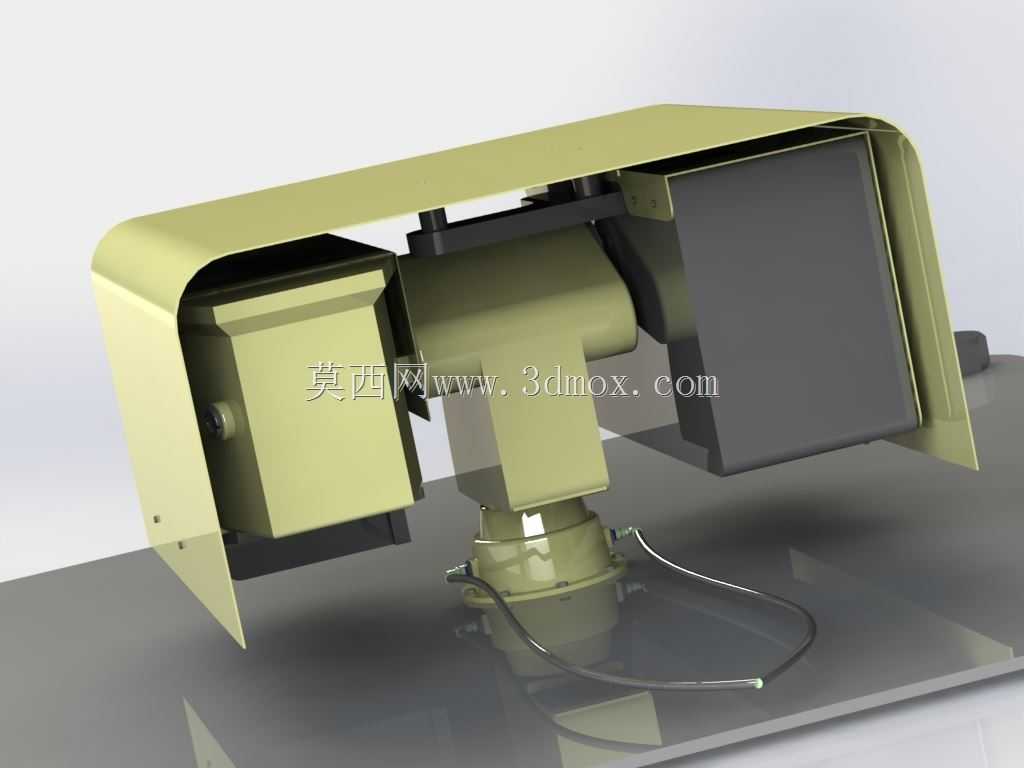

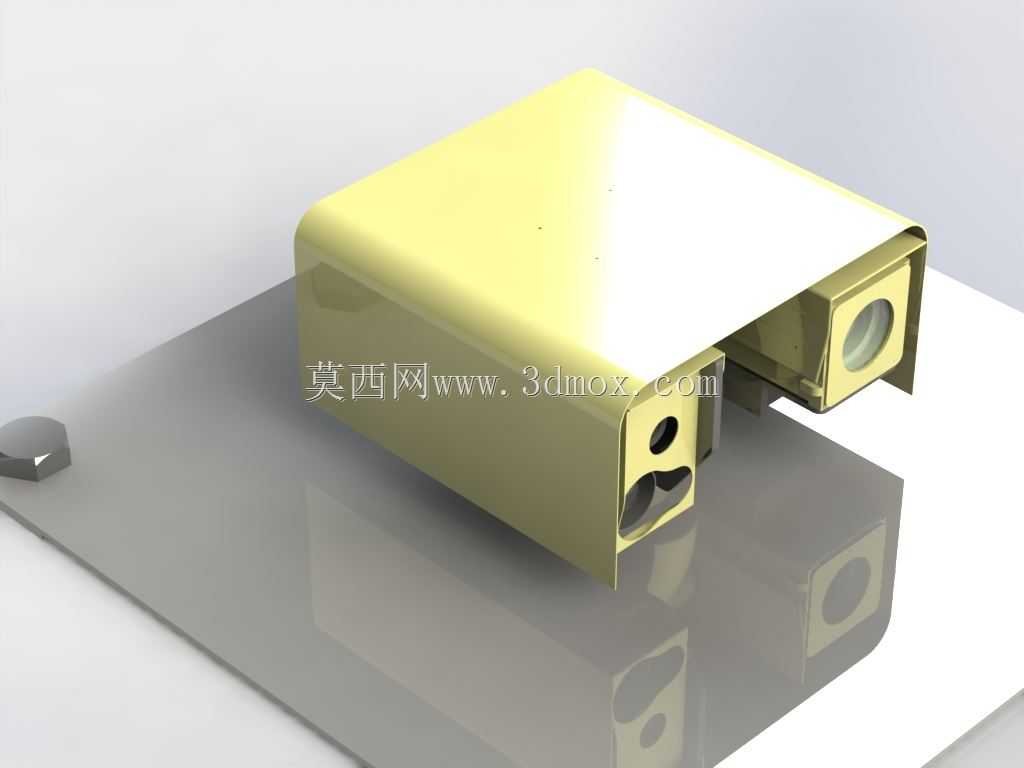

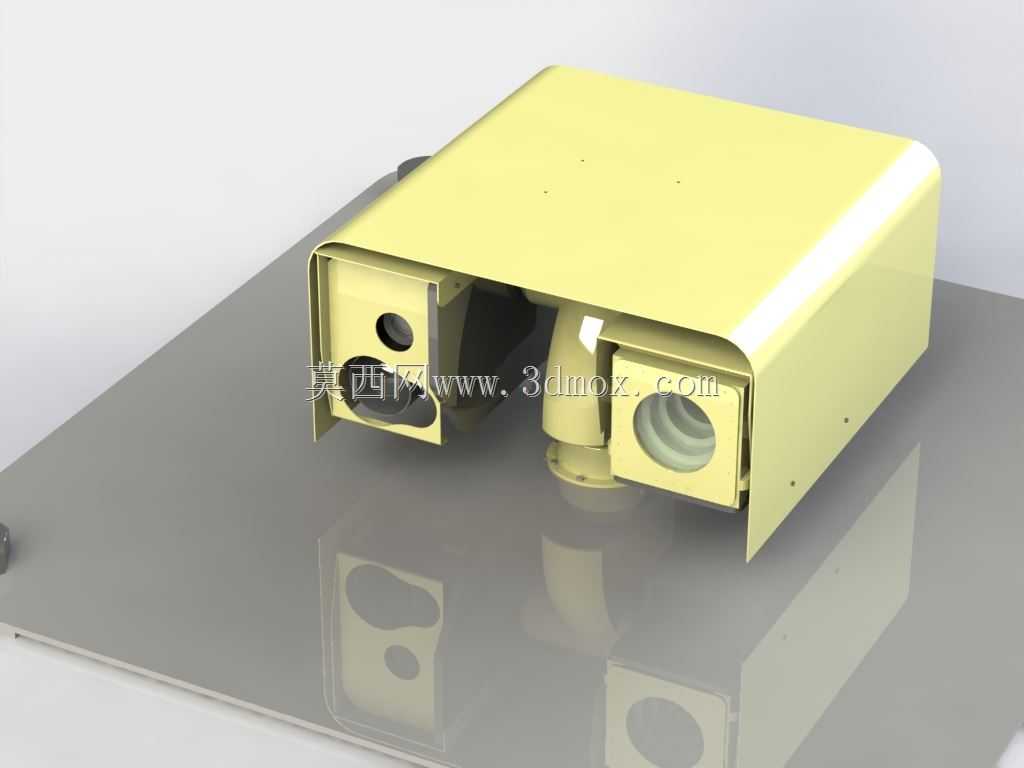

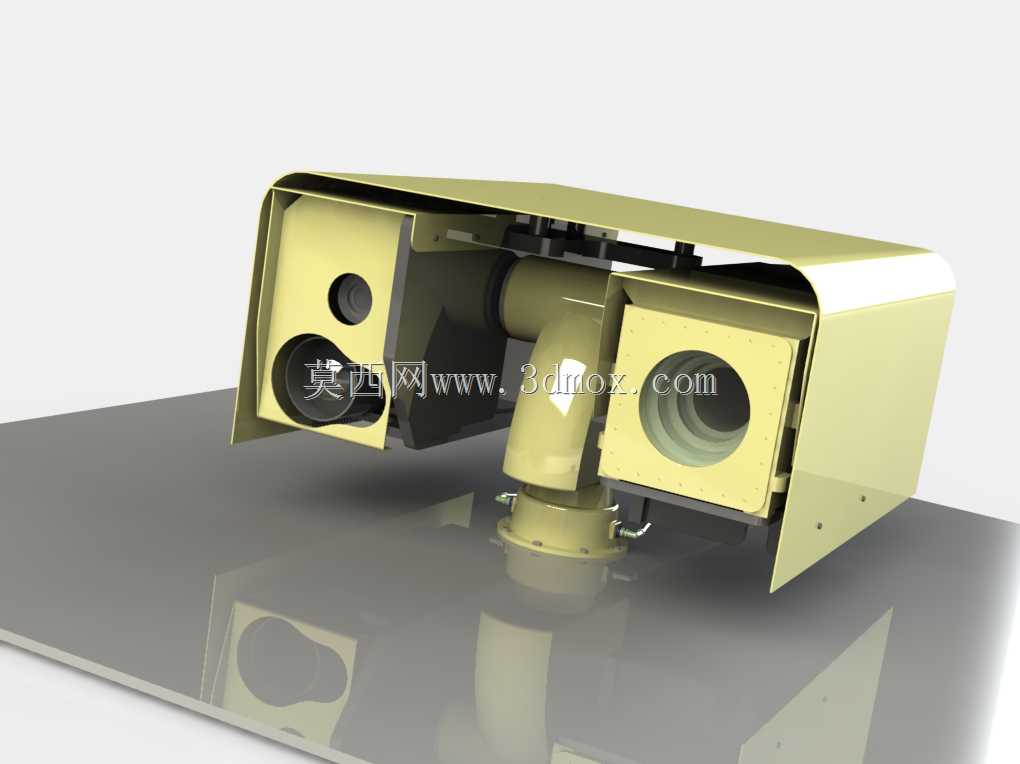

　　该重载云台光电监控设备主要面向大范围周界安防、森林防火、航道监控、边境巡检这类需要远距离昼夜观测的场景，区别于普通民用小型云台，这类设备需要在户外露天环境下长期连续工作，要扛住强风、温差、盐雾、雨雪等复杂工况，因此整体结构设计优先考虑刚性与防护性能。从结构组成来看，设备分为上部护罩舱体与下部回转支撑底座两个核心部分，上部舱体采用左右分舱布局，两侧分别搭载可见光摄像单元与红外热成像单元，两个光学单元的视场轴线在装配时做了严格的同轴校准，保证双光谱画面的匹配精度，避免观测时出现视场偏移。舱体外壳采用薄钢板折弯焊接成型，边角做了圆弧过渡处理，既减少风阻，也能避免应力集中，外表面做喷塑处理提升耐候性，

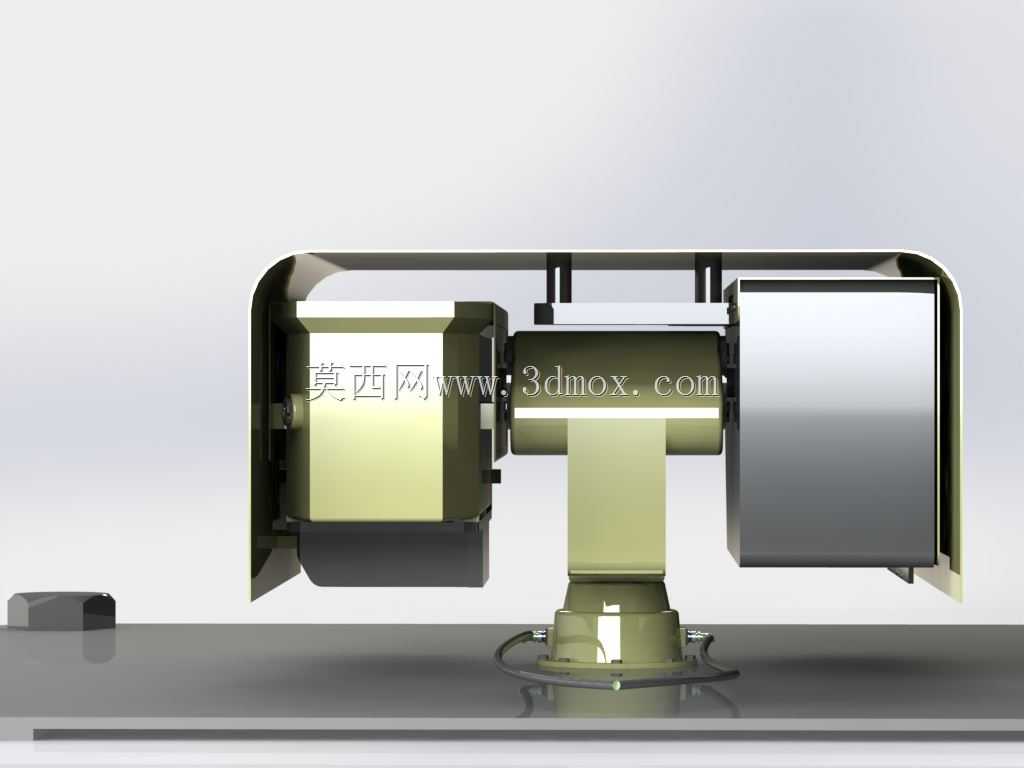

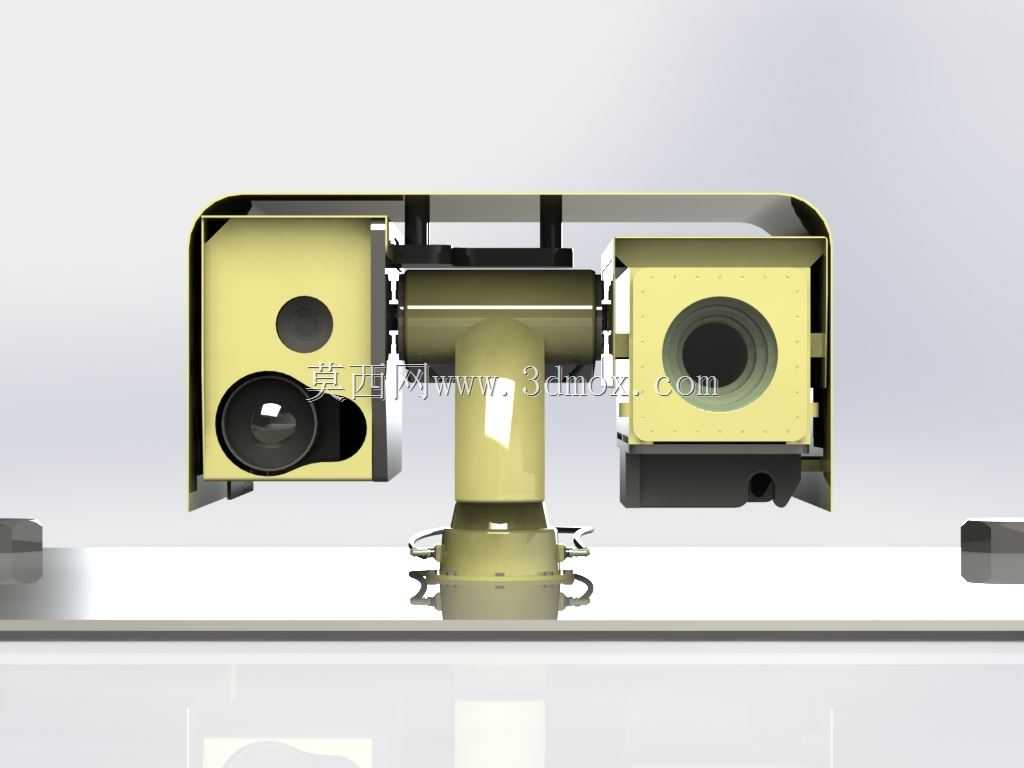

　　舱体与回转台的连接部位设置了密封胶条沟槽，装配时填充三元乙丙密封胶条，满足户外高等级防护要求，防止雨水、沙尘进入舱体内部损伤光学元件与电路模块。中间的回转支撑结构采用U型架连接两侧舱体，U型架的俯仰轴系采用深沟球轴承搭配阻尼结构，既保证俯仰转动的顺畅度，也能在任意俯仰角度锁止，不会因为设备自重或者外力出现溜轴问题，俯仰转动范围覆盖负俯角到正仰角的大角度区间，满足高处架设时向下观测近区、向上观测高空目标的需求。下部的水平回转底座采用法兰盘安装结构，底座上预留了均匀分布的安装螺栓孔，安装时可以直接固定在监控杆顶部的预制法兰上，安装基准面做了铣平处理，保证回转轴线与安装面的垂直度，避免长期转动出现偏磨。水平回转的传动结构隐藏在底座内部，

　　采用蜗轮蜗杆搭配伺服电机的传动方案，蜗轮蜗杆的反向自锁特性可以保证设备在遭遇强风时不会被吹动偏移观测角度，传动间隙控制在极小范围内，保证预置位定位精度。舱体内部预留了足够的走线空间，所有线缆通过回转中心的导电滑环连接，避免水平连续转动时线缆缠绕扭断，滑环同时兼顾电源、视频信号、控制信号的传输，保证360度连续水平回转无死角。两侧光学窗口采用镀增透膜的钢化玻璃，玻璃与舱体的连接部位做了密封压圈结构，既保证密封性能，也方便后期维护时更换窗口玻璃。舱体内部还预留了加热与散热模块的安装位，低温环境下加热模块自动启动，避免窗口起雾结霜，高温环境下散热模块通过舱体的散热筋将内部热量导出，保证内部电路与光学元件工作在合适的温度区间。

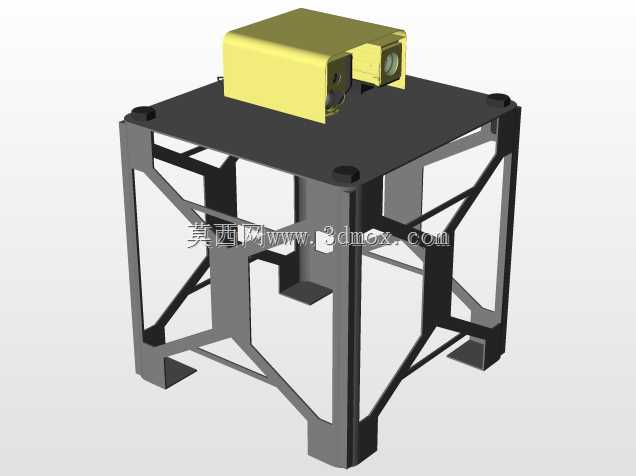

　　整体结构的配重经过严格核算，两侧舱体的重量相对于U型架的俯仰转轴做了配平，减少俯仰驱动电机的负载，提升转动时的平稳性，避免转动过程中出现抖动影响成像效果。设备的外部走线全部采用防水航空插头连接，插头部位做了防雨折弯处理，避免雨水顺着线缆流入接口。在结构强度设计上，上部舱体的钢板厚度、U型架的截面尺寸、底座法兰的厚度都经过受力校核，能在高风速环境下保持结构稳定，不会出现共振导致画面模糊。这类设备在实际部署时，通常架设在制高点位置，比如林区的山顶瞭望塔、港口的高杆灯架、边境的监控塔、大型厂区的制高点，通过双光谱的组合观测，白天通过可见光长焦镜头实现数公里范围内的目标识别，夜间或者雨雾天气通过红外热成像单元实现热源探测，配合云台的水平俯仰转动，实现大范围无死角的监控覆盖。设计过程中需要重点考虑转动惯量的匹配，驱动电机的输出扭矩要克服转动部分的惯量与风阻负载，保证转动启停平稳，没有过冲或者卡顿。同时所有外露的金属件都做了防腐处理，紧固件采用不锈钢材质，避免长期户外使用出现锈蚀，影响设备寿命与维护便利性。光学舱的内部还设置了遮光罩结构，避免阳光直射镜头产生眩光，影响观测效果，遮光罩与舱体一体化成型，兼顾结构强度与遮光效果。
