四冲程空气压缩动力装置结构设计

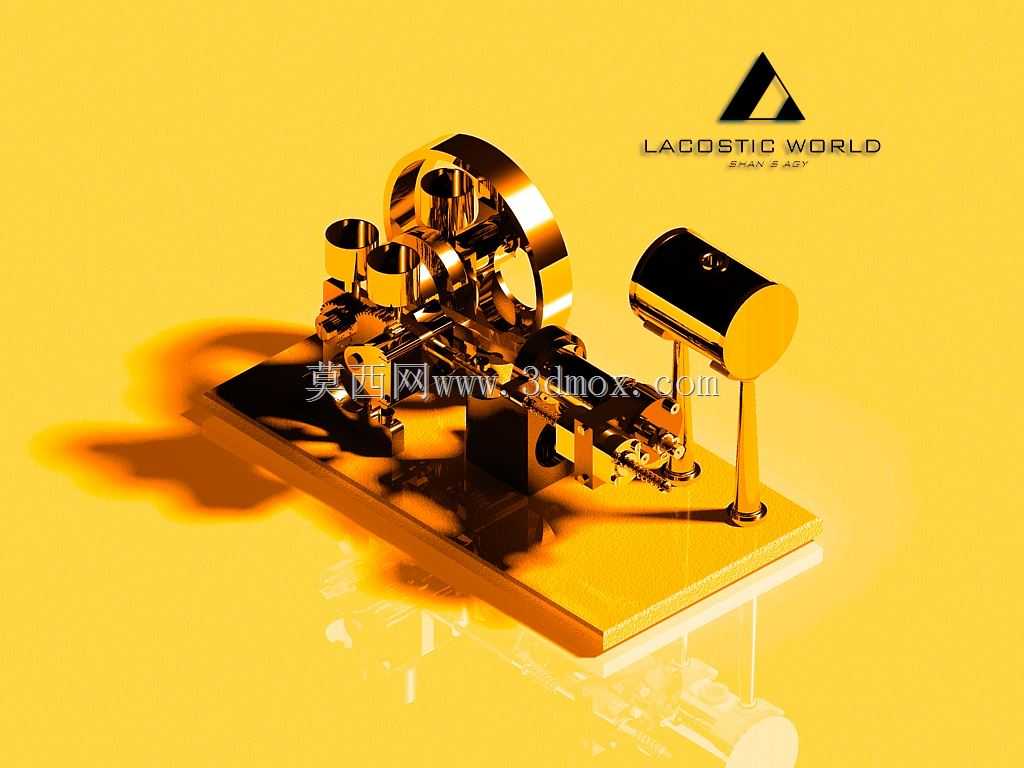

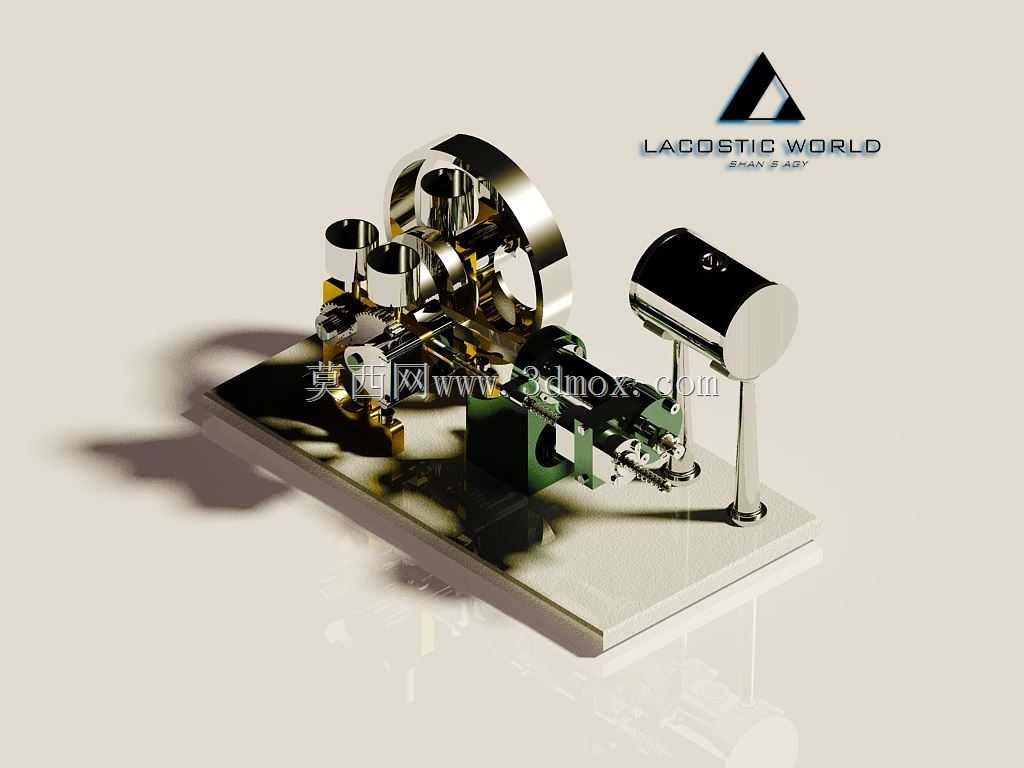

　　在小型气动动力供给、教学演示装置、低压气源配套这类场景里，这类四冲程结构的空气压缩装置，往往能兼顾结构展示性与实际压缩输出能力，和普通单缸或双缸压缩设备比，它的冲程循环更平顺，输出气压的脉动幅度更小，适合对气源稳定性有一定要求的小型工位配套。从实际功能来看，这套装置通过曲柄连杆机构把飞轮端输入的旋转动力，转化为多个缸体内活塞的往复直线运动，依次完成进气、压缩、排气的循环过程，最终将常压空气压缩后输送到配套的储气单元，整个动力传递路径上的部件都做了外露式布局，既方便观察各部件的运动配合关系，也能在日常维护时快速定位卡滞、密封失效这类常见故障点。设计这套结构的时候，首先要考虑的是各缸活塞的相位差匹配，

　　四冲程循环要求相邻缸体的活塞动作错开固定角度，才能保证动力输入轴的负载均匀，不会出现某一角度扭矩陡增的情况，所以在曲柄的相位设计上，要反复校核连杆轴颈的分布角度，确保每个冲程的衔接没有死点，飞轮的配重也要对应做动平衡校准，避免高速运转时出现整机振动过大的问题。缸体部分的设计要兼顾活塞运动的导向精度和密封件的安装空间，活塞环的槽位尺寸要和密封件的线径匹配，压缩过程中的气体泄漏量才能控制在合理范围内，进排气阀片的开启压力要提前做匹配，避免压缩行程中阀片提前开启导致气压不足，或者进气行程中阀片迟滞造成进气量不够。从安装边界来看，整套装置的底座采用一体化平板式结构，安装孔位分布在底座四个角，固定时只需要匹配对应孔距的安装台面即可，

　　不需要额外做复杂的调平结构，整机的重心落在底座中心区域，即使在额定转速下运转，底座的受力也比较均匀，不会出现单侧倾翻的风险。外形尺寸上，动力输入侧的飞轮突出底座边缘的距离控制在安全范围内，外露的传动部件没有超出底座的投影边界，配套的储气筒支架和缸体组件的连接位置做了加强处理，长期往复振动下也不会出现连接松动的问题。在实际选型配套的时候，要注意动力输入轴的转速匹配，这套结构的额定输入转速对应常规小型电机的输出转速区间，不需要额外做复杂的减速机构，直接通过联轴器连接就能正常运转，输出端的气管接口采用标准通用规格，能直接对接常规的气动管路，不需要额外做转接头配套。各运动副的润滑路径在设计时也做了预留，连杆大头、

　　曲柄轴颈这些位置都有对应的润滑油道，日常维护时只需要按照周期加注润滑脂，就能保证运动部件的磨损量控制在合理范围内，延长整套装置的使用寿命。另外，这套结构的所有零部件都采用模块化设计，缸体、活塞、连杆、曲柄这些部件都可以单独拆卸更换，某一个部件出现磨损或者损坏的时候，不需要拆解整个整机，只需要更换对应故障件就能恢复正常工作，能大幅降低后期的维护成本。在教学演示场景中使用时，外露的结构能让观察者清晰看到四冲程循环中每个阶段活塞、连杆、阀片的动作状态，比封闭式的压缩设备更适合做原理展示，帮助初学者快速理解空气压缩的整个工作过程，同时实际的压缩输出能力也能满足小型气动实验的气源需求，做到演示和实用功能兼顾。
