IP67防护级双位SBF法兰安装盖结构

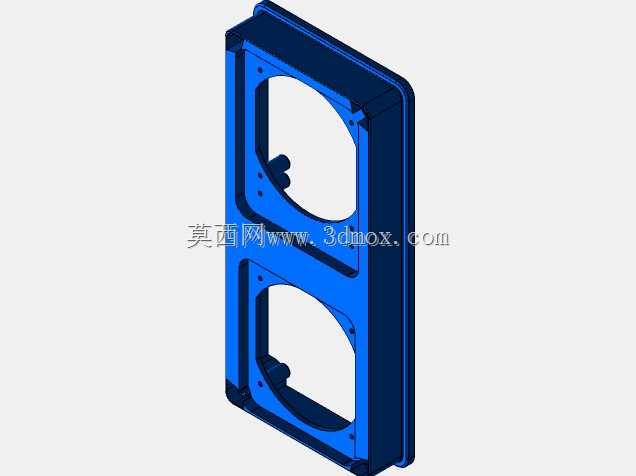

　　在户外电气柜、工业现场接线盒、潮湿工况下的传感模块安装场景中，这类双位法兰安装盖是承担密封防护与部件定位的核心结构件，区别于单孔法兰盖，它可以同时为两个同规格SBF系列圆形盖体提供统一的安装基准，减少柜体或安装面板上的开孔数量，降低多开孔带来的密封失效风险，尤其适合港口设备、户外充电桩、污水处理厂这类长期处于高湿、多尘、甚至存在短时水淋工况的电气安装场景。从结构设计逻辑来看，整体采用一体式框型承载结构，主体壁厚均匀，既避免注塑或机加工过程中出现壁厚不均导致的变形，也能在安装后为两个盖体提供足够的支撑刚度，不会因为外部挤压或者密封胶条的反作用力出现框架翘曲，影响密封性能。框架上的两个安装通腔采用对称布局，

　　每个腔体内侧都预留了盖体定位的卡位凸台，安装时SBF盖体可以直接卡入凸台定位，不需要额外调整对位，配合腔体内侧预留的密封胶条安装槽，盖体装入后胶条被均匀压缩，能稳定达到IP67的防护等级，阻止粉尘进入腔体内部，同时可以承受短时浸水或者高压水冲的工况，不会出现渗水问题。框架的外侧边缘做了加厚的安装边，安装边上均匀分布了沉头安装孔，安装时螺丝可以完全沉入沉孔内，不会突出安装面，既避免安装后螺丝突出剐蹭周边线路或者操作人员，也能保证安装面和被安装面板完全贴合，配合安装面背面预留的整圈密封槽，安装时嵌入发泡橡胶条，就能实现框架和安装面板之间的密封，不会出现缝隙渗水的问题。从安装边界来看，整体为竖置长方形结构，两个安装腔上下排布，

　　整体外轮廓的长宽比例适配常规电气柜的立柱安装空间，不需要占用过大的面板面积，两个腔体的中心距经过匹配设计，刚好适配两个标准SBF盖体的安装间距，不会出现两个盖体安装后互相干涉的问题，同时腔体内部预留了足够的接线空间，盖体装入后，内部的线缆接头不会和框架内壁发生剐蹭，避免线缆绝缘层被磨破引发短路故障。结构的边角位置全部做了圆角过渡，没有尖锐的直角棱边，一方面是加工过程中避免应力集中，提升结构的抗冲击性能，即使受到外部磕碰也不容易出现开裂，另一方面安装过程中不会划伤操作人员的手部，也不会刮破线缆的绝缘层。框架的侧面做了局部的加强筋设计，在不增加整体壁厚、不额外提升零件重量的前提下，大幅提升了框架的抗扭刚度，即使安装面板存在轻微的不平整，

　　框架锁紧后也不会出现变形，保证密封面的压力均匀分布，不会出现局部密封压力不足导致的防护失效。在实际选型使用中，这类双位法兰盖相比两个独立的单孔法兰盖，安装效率能提升近一倍，只需要一次定位开孔就能完成两个点位的安装基座固定，同时整体式结构的密封路径更短，相比两个独立安装件的多段密封，出现密封失效的概率更低，后期维护时也只需要检查整体框架的密封状态，不需要逐个检查单法兰的密封情况，降低运维的工作量。针对不同的安装工况，框架的安装孔位做了通用化设计，适配常用的M4、M5沉头螺丝，不需要特殊定制紧固件，现场安装时可以直接使用常规的电气安装紧固件，降低备件储备的要求。腔体内部的卡位结构做了导向斜面设计，盖体压入时可以顺着斜面自动滑入卡位，不需要使用工具敲击就能完成盖体的装配，提升现场装配的效率，同时卡位的倒扣量经过反复验证，既可以保证盖体安装后不会因为振动或者温度变化出现松脱，也能在后期需要更换内部元件时，用普通的一字螺丝刀就能撬动盖体完成拆卸，不会损坏框架或者盖体的结构，方便后期运维检修。
