石油钻井用闸板防喷器闸板组件结构设计

　　在陆上及海洋油气钻井作业场景中，井控环节是保障钻井作业安全的核心屏障，闸板防喷器作为井控系统的核心执行部件，其闸板组件的密封性能、结构强度直接决定了高压工况下的井控可靠性，本次呈现的闸板组件为闸板防喷器的核心密封执行单元，主要承担钻井过程中封闭井口环空、管控井筒压力的核心作用，可在发生溢流、井涌等突发工况时快速动作，配合液压驱动系统实现井口的可靠密封，避免井喷事故发生。

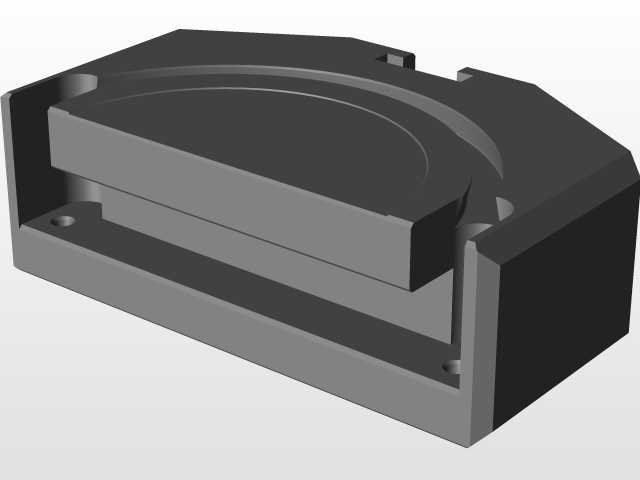

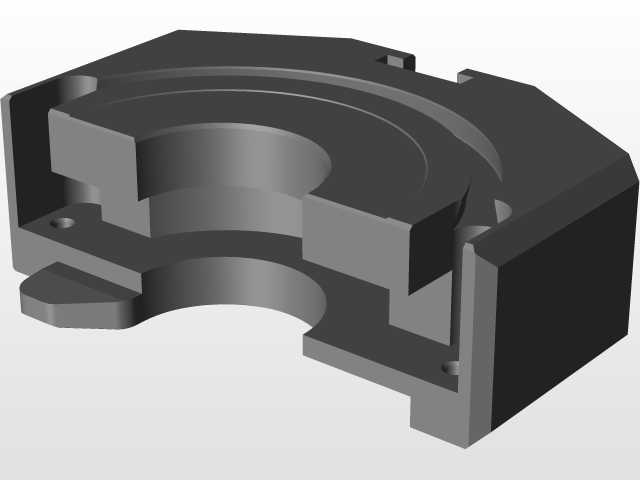

　　从实际作业工况来看，该闸板组件适配的闸板防喷器多安装在钻井井口四通上方，根据作业需求可配置不同规格的闸板以适配不同尺寸的钻具，或是实现全封井口的功能。本次设计的闸板组件分为两个对称半体结构，其中蓝色结构为闸板基体，采用高强度合金结构钢加工而成，承担闸板动作过程中的结构承载作用，红色结构为前端密封胶芯的金属支撑骨架，与橡胶密封件硫化结合后形成密封端面，在闸板合拢时，两个半体的密封端面紧密贴合，同时胶芯受压变形填充钻具与闸板之间的间隙，实现高压下的可靠密封。

　　设计过程中首先考虑的是闸板的动作行程与安装边界，闸板在防喷器壳体内的导向槽内做水平直线往复运动，因此闸板基体的外侧轮廓严格匹配壳体内导向槽的尺寸公差，两侧设计有定位导向面，保证闸板动作过程中无卡滞、偏磨，导向面的粗糙度控制在Ra1.6以内，降低往复动作的摩擦阻力，同时在基体的后端设计有与液压活塞杆连接的T型槽结构，可快速与驱动活塞杆实现挂接，无需额外紧固件，满足井场快速更换闸板的作业需求。

　　从结构功能特性来看，闸板基体的前端设计有弧形密封面，弧形轮廓完全适配对应规格钻具的外圆尺寸，当闸板合拢时，弧形面与钻具外圆形成面接触，为密封胶芯提供均匀的支撑力，避免胶芯局部受压过大导致的早期损坏。红色的密封骨架采用对称式结构，其内侧弧形面与基体前端弧形面精准贴合，骨架上设计有多个定位销孔，装配时通过定位销与基体实现精准定位，保证胶芯安装位置无偏移，骨架的边缘设计有倒角结构，避免闸板动作过程中刮伤防喷器壳体内壁以及钻具表面。

　　在尺寸设计上，该闸板组件的整体开合行程匹配对应通径防喷器的壳体尺寸，闸板合拢后两个半体的结合面完全贴合，无错位间隙，基体的厚度方向尺寸经过强度校核，可承受最高70MPa的井筒工作压力，在高压工况下基体的最大变形量控制在0.2mm以内，保证密封面的贴合精度。导向面的长度设计充分考虑了闸板全开状态下的支撑长度，避免闸板伸出过长导致的悬臂变形，保证全开状态下钻具可顺利通过防喷器通径，不会与闸板发生刮碰。

　　设计过程中还充分考虑了现场维护的便捷性，密封胶芯与骨架作为易损件，可在不拆卸闸板基体的情况下单独更换，基体上设计有胶芯固定螺钉孔，更换时只需拆下固定螺钉即可取出旧胶芯，更换新胶芯后重新紧固即可完成维护，大幅缩短井场维护的停机时间。同时闸板基体的表面做了磷化处理，提升了基体的防锈耐腐蚀性能，可适应海洋钻井平台高盐雾、高湿度的作业环境，延长部件的使用寿命。

　　从实际应用的角度出发，该闸板组件的结构设计充分兼顾了密封可靠性、动作灵活性与维护便捷性，在常规钻井作业中，闸板可长期处于待命状态，液压系统无泄漏时可保持位置稳定，当需要封井时，液压系统驱动两侧闸板快速合拢，在数秒内即可完成井口密封，封井后可通过闸板上方的侧孔进行压井作业，实现井筒压力的平衡控制。不同规格的闸板可在同一台防喷器上互换使用，作业时只需根据当前下入井内的钻具尺寸更换对应规格的闸板，无需更换整个防喷器，大幅降低了井场的设备配置成本。
