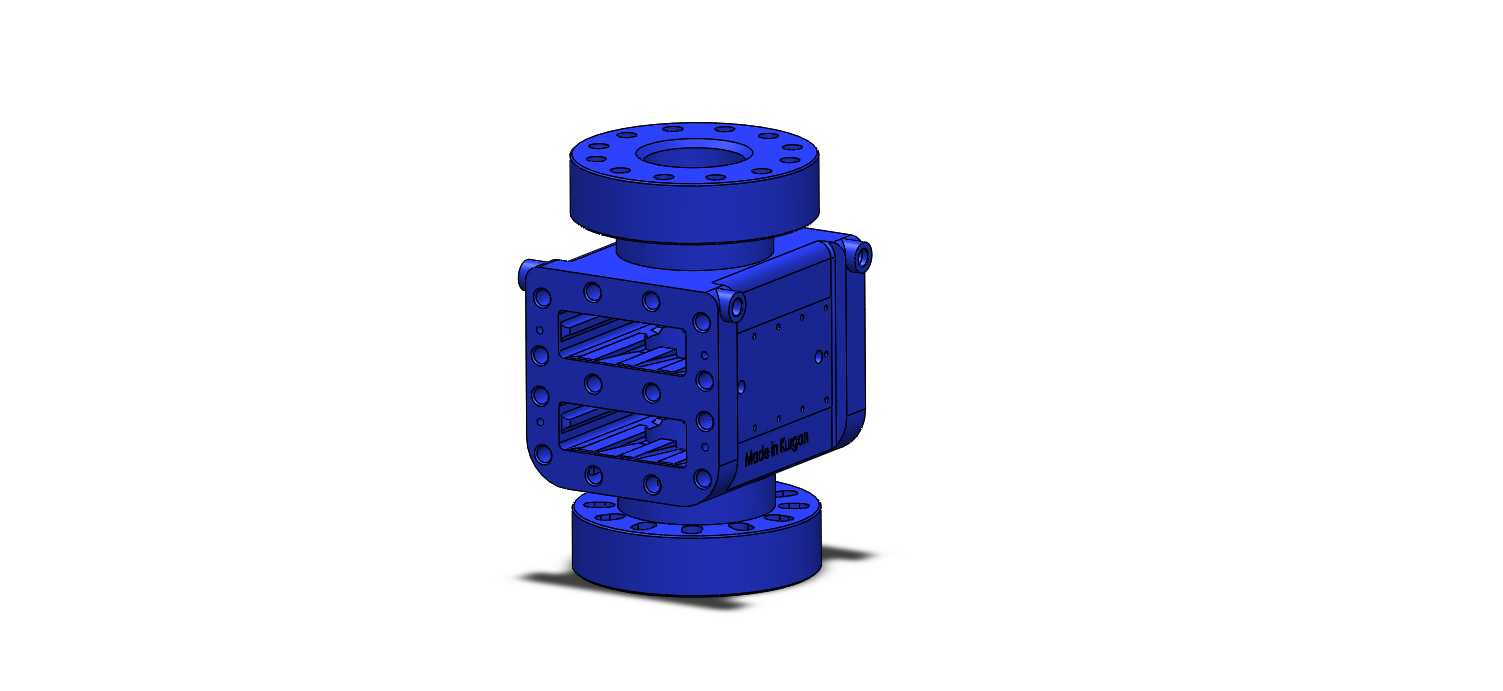

阀体双闸板防喷器结构三维设计

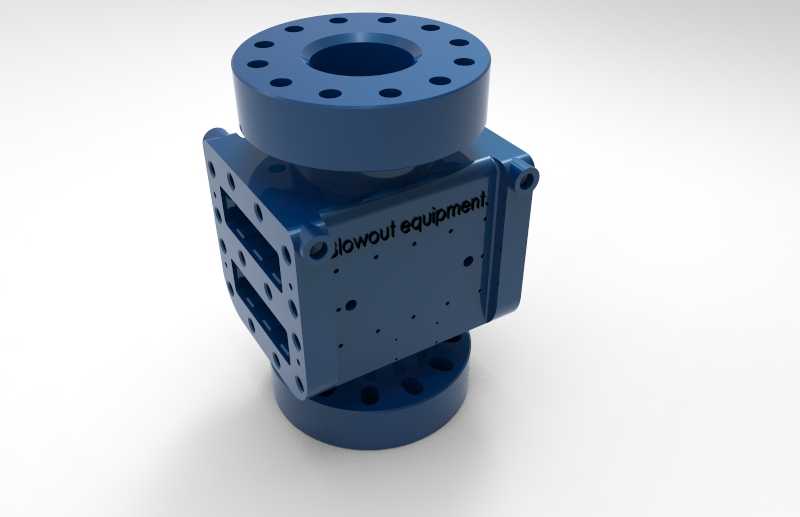

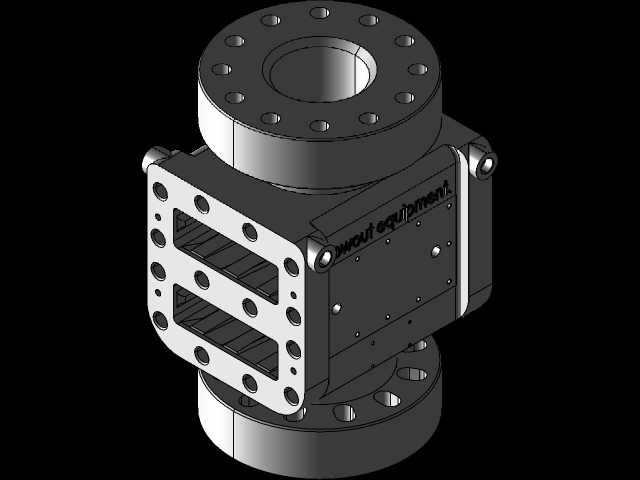

　　在陆上油气钻采、海上钻井平台的作业流程里，井控环节是保障作业安全的核心屏障，双闸板防喷器作为井控系统的核心承压执行部件，承担着钻井、完井、修井全流程的井筒压力管控职责，一旦井筒出现溢流、井涌征兆，这类设备需要在数秒内完成闸板动作，封闭井口环形空间或者全井筒通道，避免地层高压流体窜出引发安全事故。本次呈现的阀体双闸板结构，在设计阶段优先匹配了常规陆地钻井的井口安装工况，上下两端采用标准法兰连接结构，法兰端面的螺栓孔排布遵循API 6A井口设备规范，能够直接和同压力等级的套管头、钻井四通进行对接，不需要额外加工过渡连接段，现场安装时只需要匹配对应规格的高强度螺栓，按照对角预紧的工艺要求完成紧固即可，安装边界的同轴度公差控制在0.

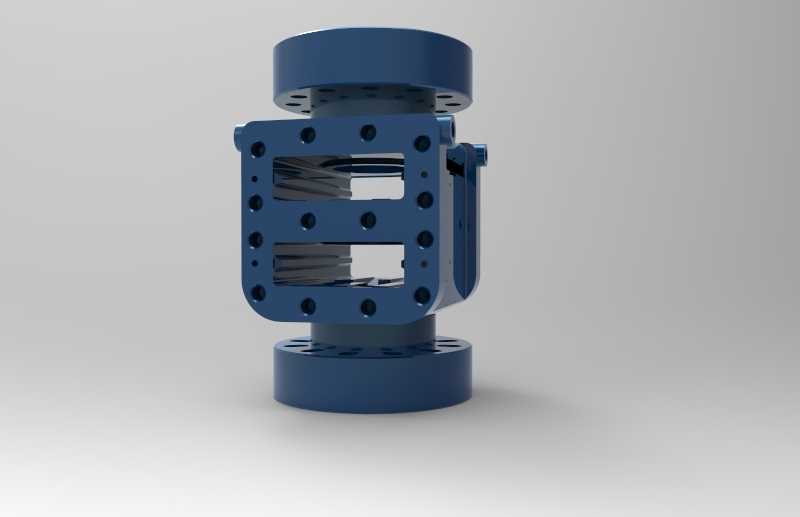

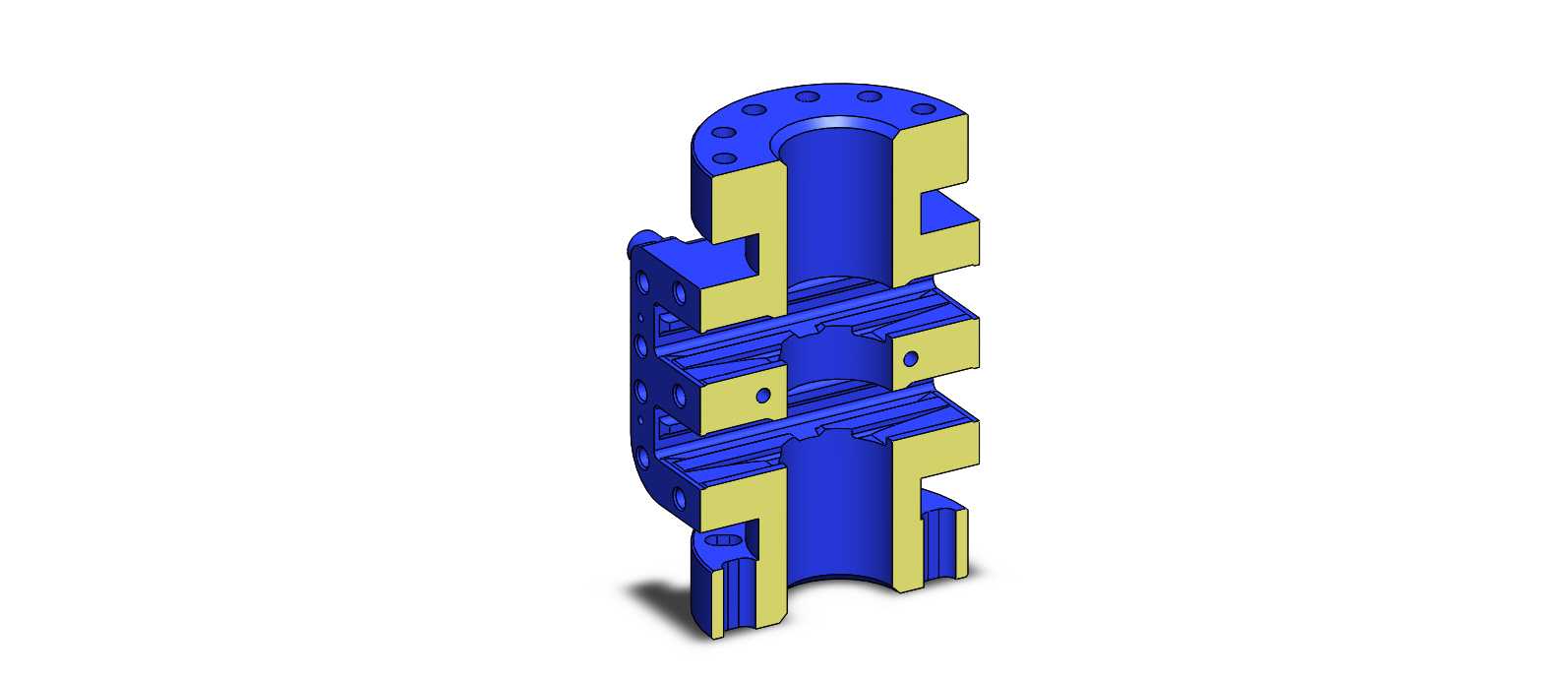

　　2mm以内，避免连接后出现密封面偏载导致的刺漏问题。从结构设计逻辑来看，阀体作为整个防喷器的承载基体，整体采用锻造合金钢坯料加工而成，内部的闸板腔采用对称式布局，左右两侧预留闸板的滑移导向轨道，轨道面的平面度公差控制在0.05mm，表面做硬化处理，硬度达到HRC32-36，能够承受闸板反复启闭过程中的摩擦损耗，同时减少高压工况下闸板密封件的偏磨。阀体上的各类连接孔、工艺孔在建模阶段都做了相贯线倒圆处理，避免应力集中，尤其是闸板腔和垂直流道的交接位置，倒圆半径不小于15mm，能够有效分散承压时的结构应力，在额定工作压力下的应力集中系数控制在1.2以内，满足长期承压的疲劳强度要求。双闸板的结构配置上，上下两组闸板分别对应不同的密封需求，

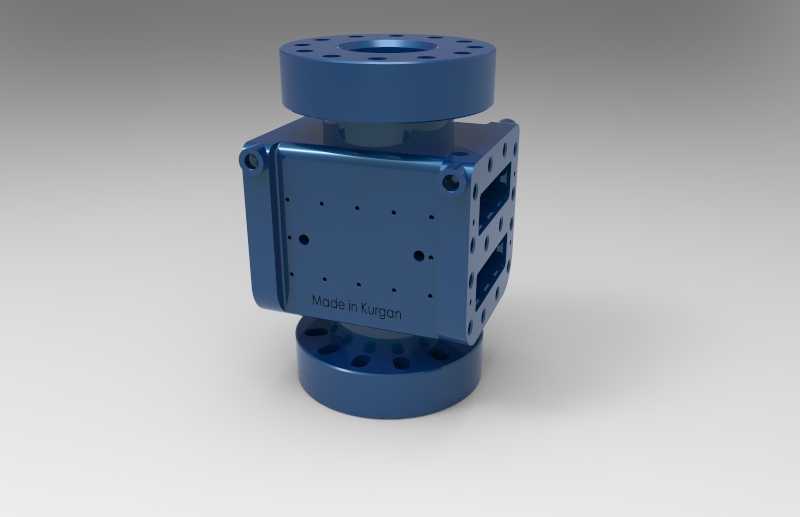

　　上闸板通常配置为管子闸板，能够在井内有钻具的情况下抱紧钻具本体，封闭钻具和井筒之间的环形空间，下闸板可配置全封闸板，在井内无管柱的情况下完全封闭井口通道，两组闸板独立控制，可单独动作也可配合使用，适配不同的井控应急场景。阀体侧面预留的液压控制接口，采用标准NPT螺纹连接，接口位置的凸台做了加厚处理，避免液压管路安装时的力矩对阀体本体造成损伤，接口内部的流道做了光滑过渡处理，减少液压油流动的沿程阻力，保证闸板动作的响应速度。在外形尺寸的适配性上，该结构的整体高度、侧部突出尺寸都匹配常规陆地钻机的井口安装空间，侧部的闸板驱动部件外轮廓没有超出法兰外径范围，现场安装时不会和井口操作平台的护栏、管汇发生干涉，

　　日常维护时拆开侧门即可更换闸板密封件，不需要将整个防喷器从井口吊离，能够大幅缩短现场维护的作业时间。建模过程中对所有配合面都做了公差匹配，闸板和导向轨道的配合间隙控制在0.1-0.15mm，既保证闸板能够顺畅滑移，又避免间隙过大导致高压下密封件挤出失效，法兰密封槽的尺寸、粗糙度都严格遵循密封件的安装要求，槽内表面粗糙度达到Ra1.6，保证金属缠绕垫或者橡胶密封圈的初始密封比压满足要求。从实际使用的场景出发，这类双闸板防喷器除了常规钻井作业外，也可用于带压修井、欠平衡钻井等特殊作业工况，阀体的流道通径匹配常用的钻具尺寸，能够满足钻具起下、循环钻井液等常规作业的通径要求，不会因为通径缩径导致钻井液流动阻力过大或者钻具通过受阻。结构设计时也考虑了低温工况的使用需求，阀体材料的低温冲击韧性满足-46℃的使用要求，能够适配北方冬季、极地钻井的作业环境，不会因为低温导致材料脆裂引发密封失效。
