双闸板防喷器壳体石油井控设备结构

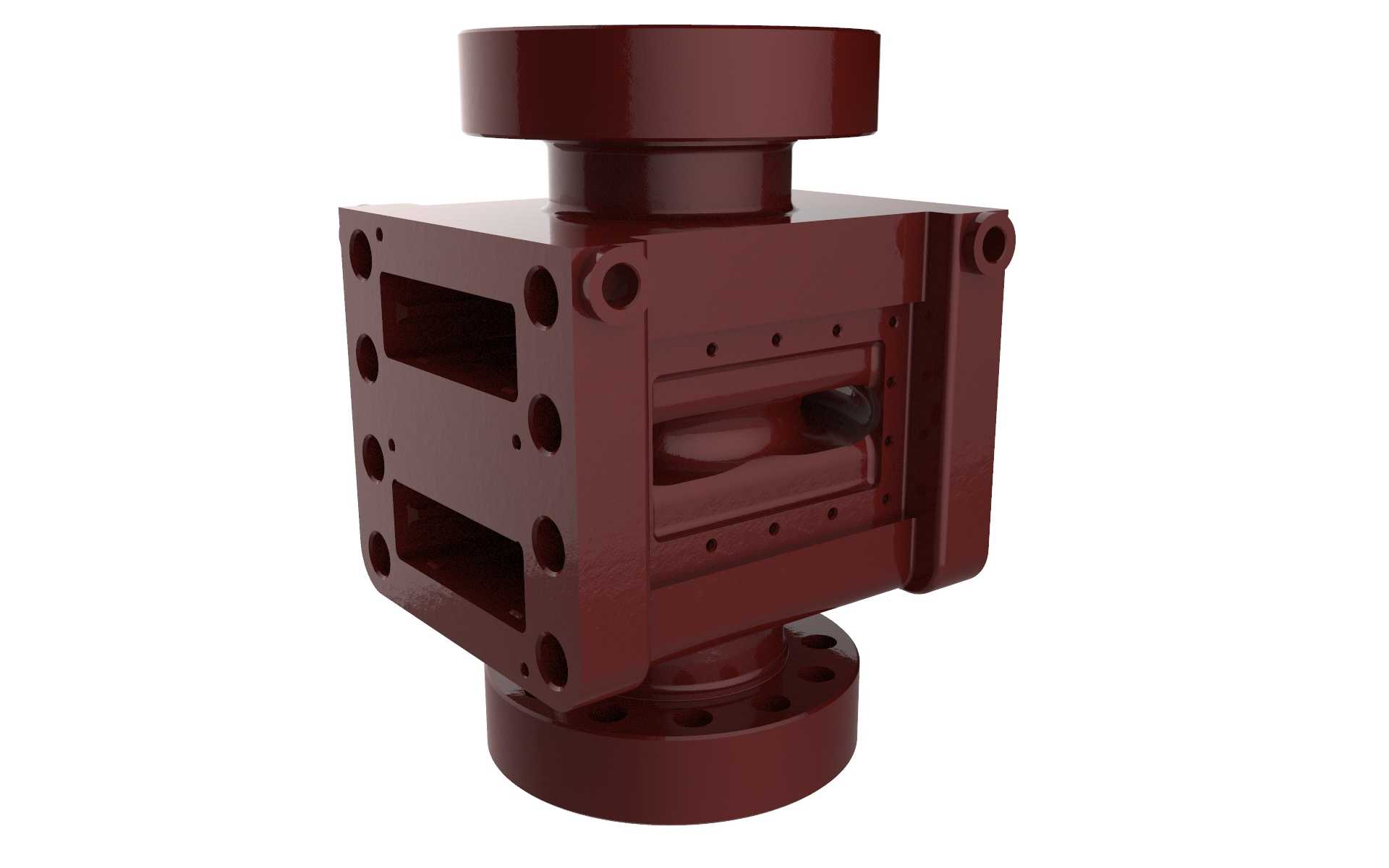

　　在陆上及海洋油气钻修井作业现场，井控环节是保障作业安全的核心防线，闸板防喷器作为井控系统的核心承压执行部件，其壳体的结构合理性直接决定整套井控装置的密封可靠性与承压稳定性。这款双闸板结构的防喷器壳体，采用上下法兰对接的通舱式主体结构，上下两端的法兰端面加工有均匀分布的螺栓孔与密封环槽，可直接与井口四通、上部防喷器组或者钻井四通进行刚性连接，安装时需保证法兰端面的平面度与同轴度偏差控制在行业标准允许范围内，避免连接后出现附加应力导致密封面渗漏。壳体内部预留了两组独立的闸板安装腔室，分别对应管柱密封闸板与全封盲闸板的安装空间，两组腔室之间保留了足够的实体壁厚，可在高压工况下分担内部流体的冲击载荷，避免腔室间出现应力集中导致的壳体开裂。

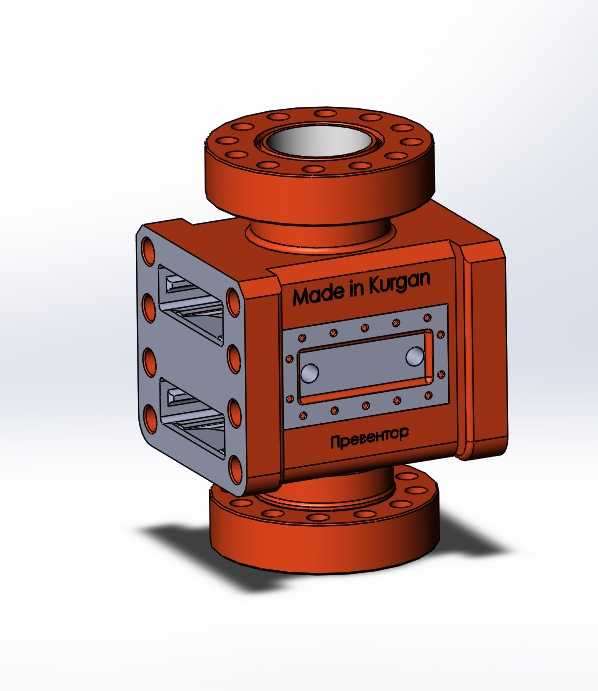

　　从结构设计逻辑来看，壳体两侧的闸板腔开口采用矩形法兰结构，通过均布的螺栓孔与侧门组件连接，侧门与壳体之间的密封面经过精加工处理，可在闸板动作过程中保持腔室的密闭性，同时预留的侧门开合空间也能满足现场更换闸板胶芯、检修闸板组件的操作需求，不需要将整套防喷器从井口拆卸即可完成易损件更换，大幅降低现场维护的作业时长。壳体正面预留的标识安装区域，可标注设备的额定工作压力、通径规格、生产溯源信息，方便现场作业人员快速识别设备参数，避免错用不同压力等级的井控部件。在实际作业场景中，当井筒内出现溢流、井涌等异常工况时，壳体内对应的闸板组件在液压驱动下快速推进，管柱闸板可抱紧井内的钻具本体实现环空密封，

　　全封闸板可在井内无管柱的状态下完全封死井筒通道，将井筒内的高压流体封闭在防喷器以下的井段，防止井喷事故发生。壳体的主体流道采用等径通腔设计，通径尺寸与配套井口的通径保持一致，可满足钻具起下、测井仪器下入、压井作业流体循环等作业的通行需求，不会因为流道变径导致作业工具卡滞或者流体节流冲蚀内壁。在壁厚设计上，壳体的承压区域按照额定工作压力的1.5倍强度储备进行壁厚计算，在法兰过渡、腔室拐角等应力集中区域做了圆弧过渡处理，避免直角结构带来的应力集中问题，同时壳体的外部加强筋结构沿着承压载荷的传递方向布置，可在不额外增加过多壳体重量的前提下提升整体结构刚度，降低高压工况下的壳体形变总量。安装边界方面，

　　壳体两侧的侧门法兰外伸尺寸需要匹配现场液压控制管线的布置空间，避免与周围的井架结构、节流压井管汇产生安装干涉，上下法兰的螺栓孔分布采用标准的压力等级法兰孔位规范，可与同压力等级、同通径的其他井控部件实现互换安装，降低现场备件的储备难度。在长期使用过程中，壳体的内壁流道会经受钻井液、地层流体的冲蚀，因此内壁加工时会做相应的表面硬化处理，提升抗冲蚀磨损能力，延长设备的整体服役周期。
