集成式SMC气动阀组三维结构设计

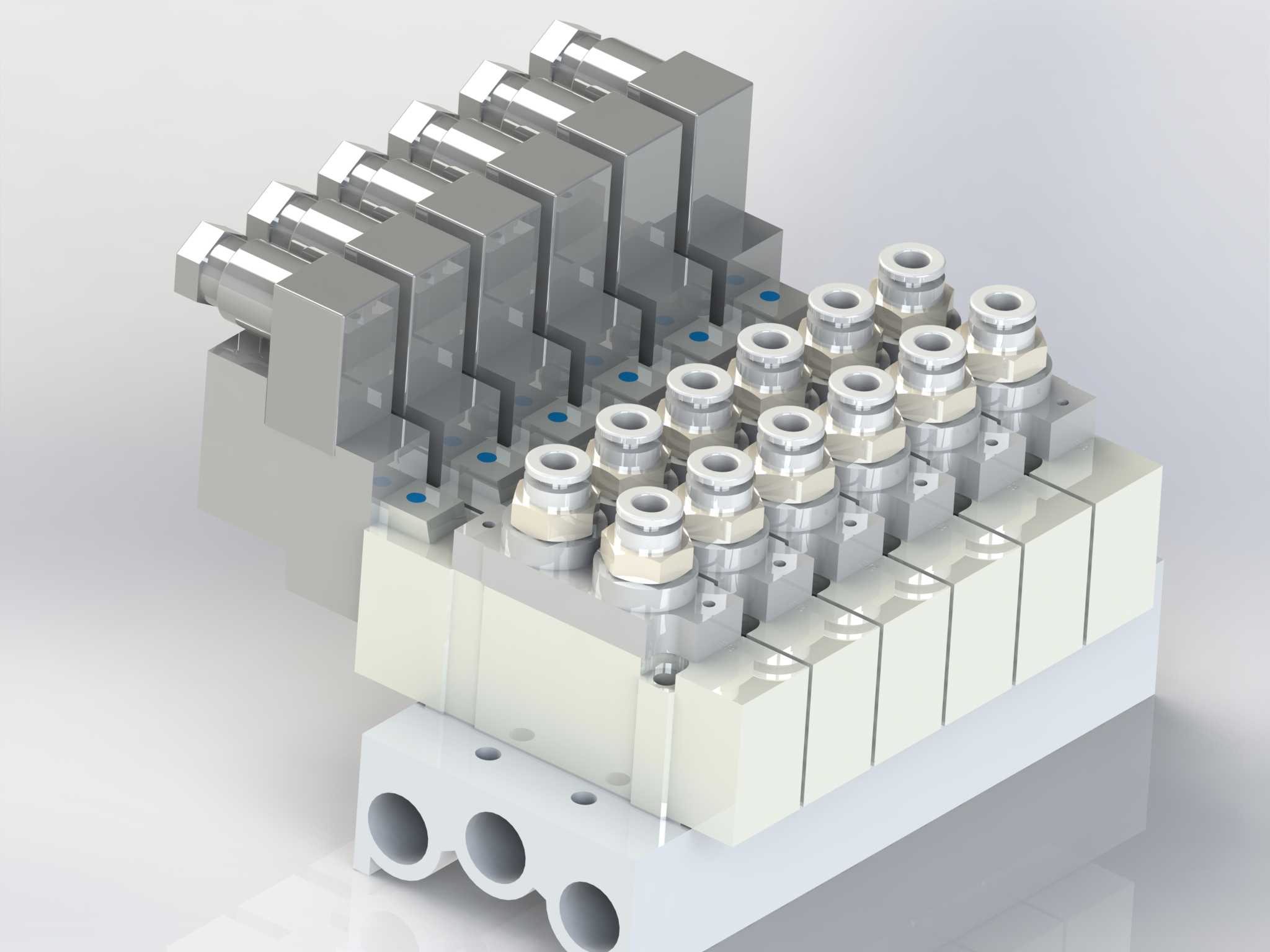

　　在自动化生产线的气动控制回路搭建场景中，这类集成式阀组是气路控制的核心执行单元，区别于传统单阀分散安装的形式，它将多组电磁换向阀整合在统一的汇流底座上，能够大幅压缩气路排布的空间占用，同时减少零散接头带来的漏气隐患，在3C电子装配、轻工包装、非标自动化设备的气路设计中应用十分广泛。从实际使用的角度看，这款阀组承担着多路气动执行元件的方向控制功能，每一路阀片可独立控制对应气缸、气爪或者真空发生器的气路通断与换向，集成式的底座内部预制了公共供气通道与公共排气通道，不需要在每片阀上单独接主气源与排气管路，现场布线布管的工作量能降低六成以上，后期维护更换单阀片时也不需要拆解全部气路，只需要拆卸对应阀片的固定螺丝即可完成替换，设备停机维护的时间成本被大幅压缩。

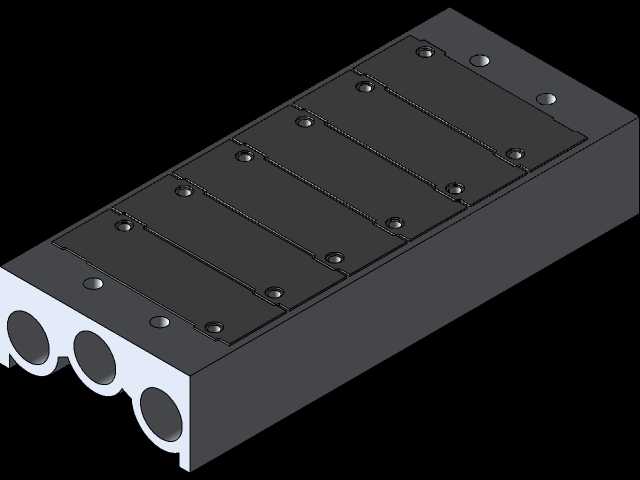

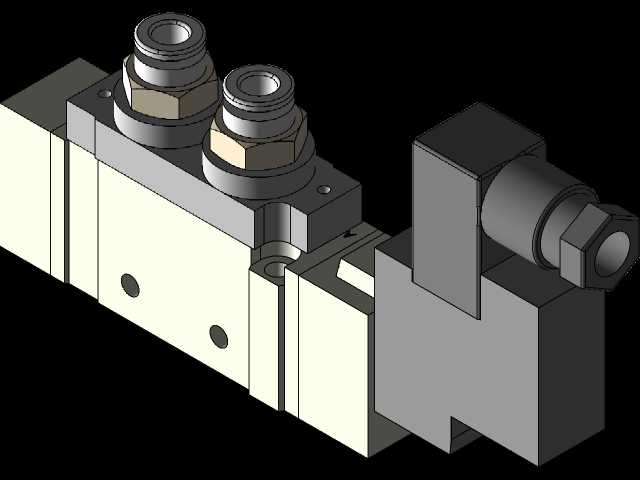

　　从设计思路上看，整个阀组采用模块化堆叠的设计逻辑，底层的汇流底座是整个结构的安装基准，底座上预制了统一的阀片安装定位槽、密封槽以及固定螺丝孔位，不同位数的阀组只需要调整汇流底座的长度，不需要重新设计阀片的单体结构，这种通用化的设计能够大幅降低零件的加工与备库成本。每片阀片的进出气口位置与底座上的气路通道严格对齐，密封槽内嵌入丁腈橡胶密封圈，在阀片锁紧后能够实现各气路之间的完全隔离，避免不同通道之间的串气问题。阀组顶部预留的快插接头安装位，采用标准的快插接口尺寸，能够直接适配常用外径的气动软管，不需要额外配置转接头，现场接管的效率很高。

　　从安装边界与尺寸设计来看，整个阀组的安装基准位于汇流底座的底部，底座上预留了贯通的安装沉孔，能够通过内六角螺丝直接固定在设备的安装面板或者型材支架上，安装孔的间距符合行业通用的阀组安装尺寸规范，能够直接替换同规格的其他品牌集成阀组，不需要重新加工安装孔位。阀组的侧向预留了电气接口的安装位置，能够适配多针插头或者现场总线式的接线模块，接线时只需要将预制的航空插头插入对应接口即可完成全部阀片的电气连接，不需要给每个阀片单独接电源线与信号线，大幅减少了电气接线的工作量。阀组整体的宽度方向尺寸随阀片数量线性增加，单阀片的宽度控制在极小的范围内，12位阀组的整体宽度也不会超过常规单阀安装的空间占用，高度方向上预留了足够的接线与接管空间，快插接头接好气管后不会和周边的设备结构产生干涉，排气口的位置设置在阀组的侧向，能够直接安装消声器降低排气噪音，也不会因为排气方向正对设备的其他元件造成积尘或者干扰。

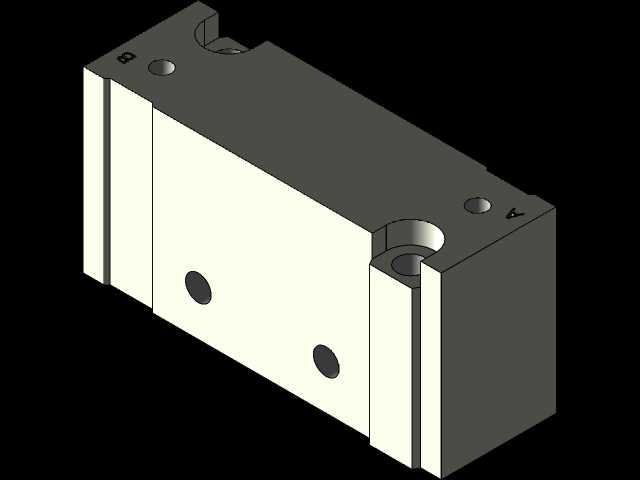

　　在结构细节的处理上，阀片与底座的配合面采用了精密的平面加工，平面度控制在合理范围内，保证密封圈压缩量均匀，长期使用后也不会出现漏气问题。每个阀片的手动操作按钮设置在阀组的正面，设备调试时不需要拆卸防护盖板，直接按下手动按钮就可以单独控制对应气路的换向，方便现场调试人员排查气路故障。阀组内部的供气通道通径经过匹配设计，能够同时满足多路阀同时动作时的供气流量需求，不会因为供气不足导致气缸动作迟缓，排气通道的通径也做了放大处理，能够快速排出气缸腔内的压缩空气，提升气动执行元件的动作响应速度。在实际选型应用中，这类集成阀组可以根据设备需要的控制路数灵活选择阀片数量，也可以根据实际使用需求搭配不同功能的阀片，比如正压控制阀、真空发生器阀片、减压阀片等，不需要更换底座就可以完成阀组功能的调整，适配不同设备的气路控制需求。
