骨科外固定支架螺钉铰链组合结构

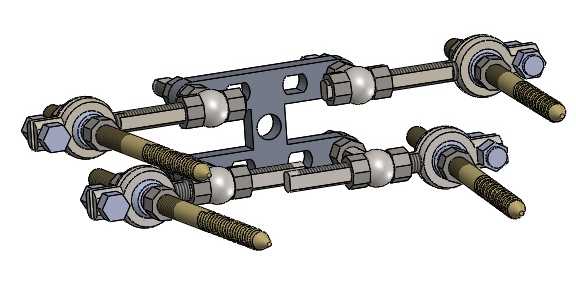

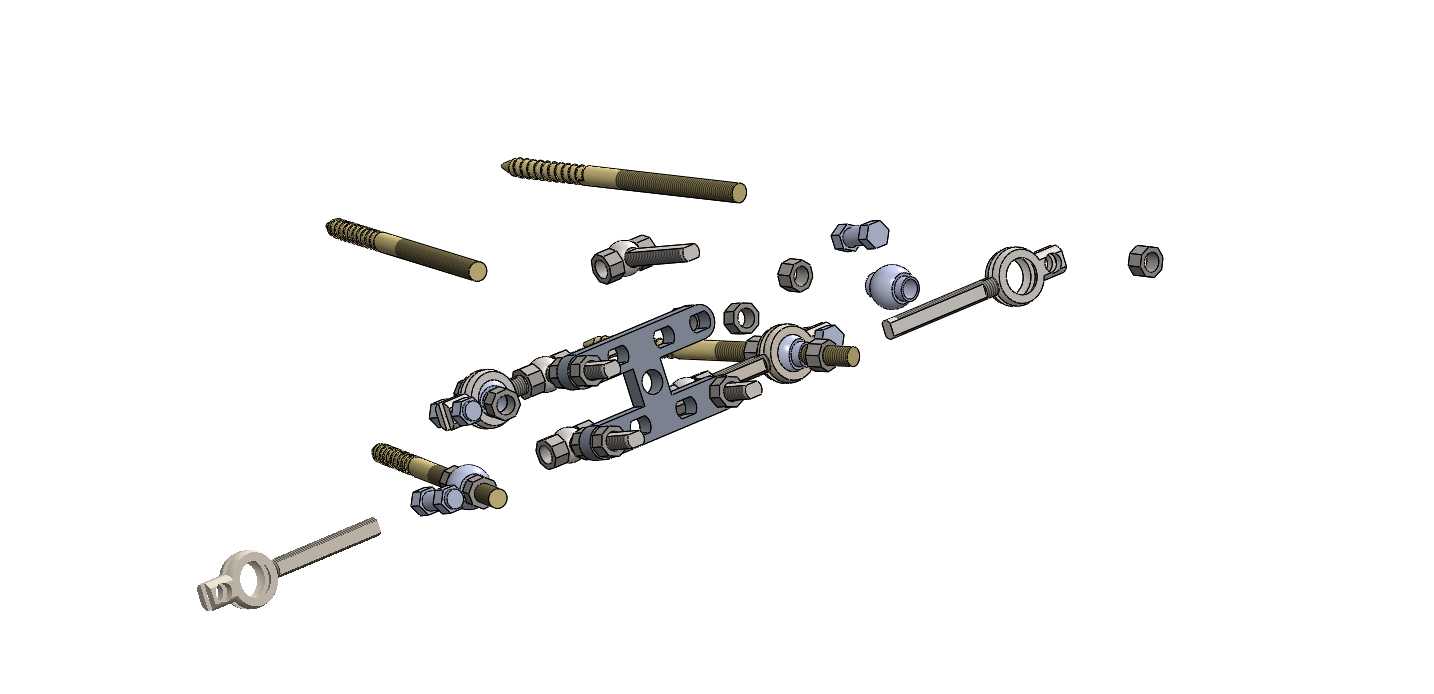

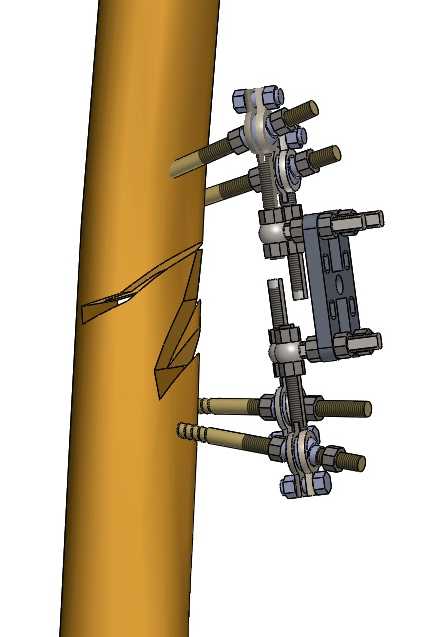

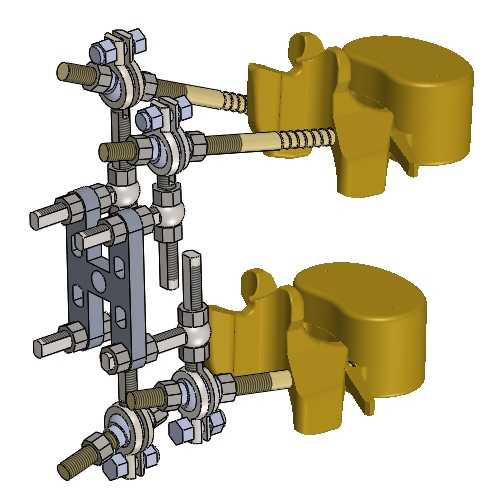

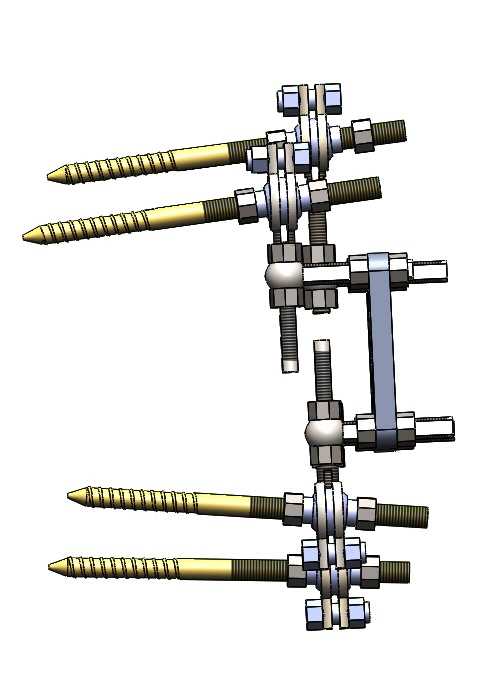

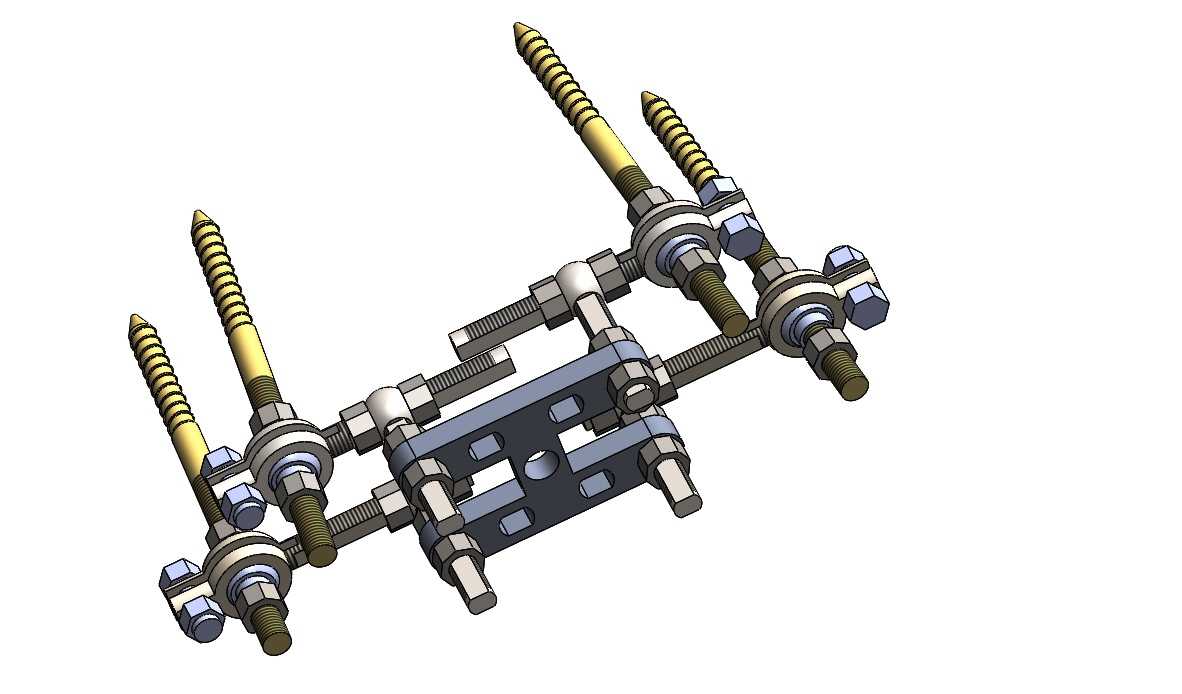

　　在骨科创伤救治的临床场景中，这类外固定组合构件是处理开放性骨折、多段粉碎性骨折、骨折伴随软组织严重损伤病例的核心固定耗材，区别于内置钢板的植入式固定逻辑，它完全在体外完成骨折断端的对位、加压与稳定维持，不需要剥离骨折端周围的骨膜与软组织，能最大程度保留骨折部位的血供，降低术后感染、骨不连的发生概率，尤其适配战地创伤急救、灾害事故批量伤员处置这类无法立刻开展内固定手术的场景，也可用于肢体延长、畸形矫正术后的外固定支撑。整套构件的功能拆分非常明确，前端带自攻螺纹的骨针是直接植入人体骨皮质的锚定部件，螺纹段的牙型经过专门优化，拧入时不需要预先在骨皮质上攻丝，能减少骨孔周围的骨热损伤，针体的光杆段做了表面钝化处理，避免长期留置过程中对皮肤、

　　软组织的切割刺激；中间的夹针块是整套结构的核心锁紧单元，采用双侧顶丝锁紧的结构，能同时固定不同直径、不同穿入角度的骨针，夹块内孔做了网状防滑纹，锁紧后骨针不会出现轴向滑移、周向转动，保证固定刚度不会随患者康复期的活动出现衰减；连接夹块与纵向连杆的铰链组件是这套结构的功能核心，它能在三维空间内调整角度，既可以在骨折复位阶段灵活调整断端的成角、旋转对位，也能在康复后期根据骨折愈合进度，调整固定的刚度，允许骨折端存在微小的轴向微动，刺激骨痂生长，缩短骨折愈合周期。从设计逻辑上看，整套结构完全遵循模块化的设计思路，所有连接接口都做了通用化适配，不同长度的骨针、不同长度的纵向连杆、不同规格的夹块都可以互换，临床医生可以根据患者的骨折部位、

　　肢体周径、骨折类型自由组合搭配，不需要针对单个患者定制专属构件，能大幅降低临床使用的备货成本与操作门槛。在结构细节处理上，所有构件的外露棱边都做了R2以上的圆角倒钝处理，没有尖锐的棱角，避免患者穿戴衣物、进行康复活动时剐蹭皮肤造成额外损伤；夹块的锁紧螺栓采用标准内六角接口，临床操作时用通用的骨科内六角扳手就能完成锁紧与调整，不需要配备专用的操作工具；铰链的锁紧旋钮做了滚花处理，戴医用乳胶手套操作时也不会出现打滑，能精准控制锁紧力度，既不会因为锁紧力不足导致固定失效，也不会因为锁紧力过大造成构件变形、骨针弯折。从安装边界来看，骨针的植入角度允许在与骨皮质垂直方向的前后30度、左右20度范围内调整，适配不同部位骨骼的进针点选择，

　　避免损伤神经、血管与肌腱组织；夹块在纵向连杆上的位置可以任意滑动调整，相邻两个夹块的最小间距可以控制在15mm，能满足掌骨、指骨这类短骨骨折的固定需求，连杆最大延伸长度可以适配股骨、胫骨这类长骨的跨关节固定需求；整套结构组装完成后，体外突出的最大厚度不超过35mm，不会对患者的日常卧姿、穿戴支具造成明显的干涉，患者在康复阶段可以带着外固定架进行适度的关节活动，减少长期固定导致的关节僵硬、肌肉萎缩等并发症。在实际临床使用中，这套结构的固定刚度可以通过调整夹块的数量、连杆的直径进行灵活调整，针对稳定性骨折可以减少夹块数量、使用细直径连杆，实现弹性固定，针对不稳定性骨折、肥胖患者可以增加夹块数量、使用粗直径连杆，提升固定的整体刚度，避免骨折断端出现移位；铰链部位还预留了延长杆安装接口，需要做肢体延长手术时，可以加装延长调节组件，每天按照1mm的速度缓慢调整长度，实现肢体的缓慢牵拉延长，不需要额外更换整套外固定支架。
