股骨颈骨折治疗用骨骼导航定位装置

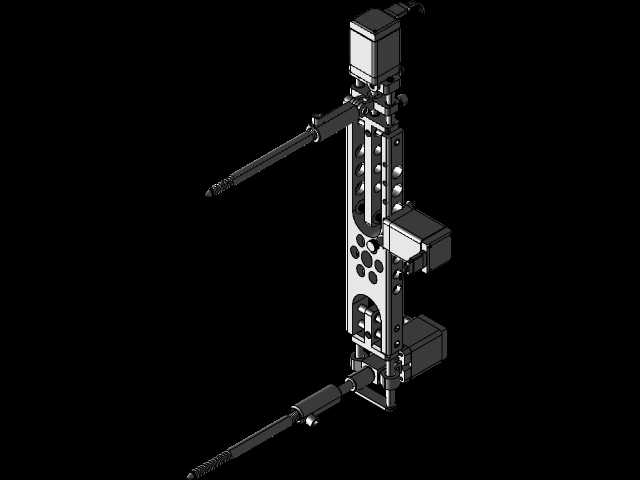

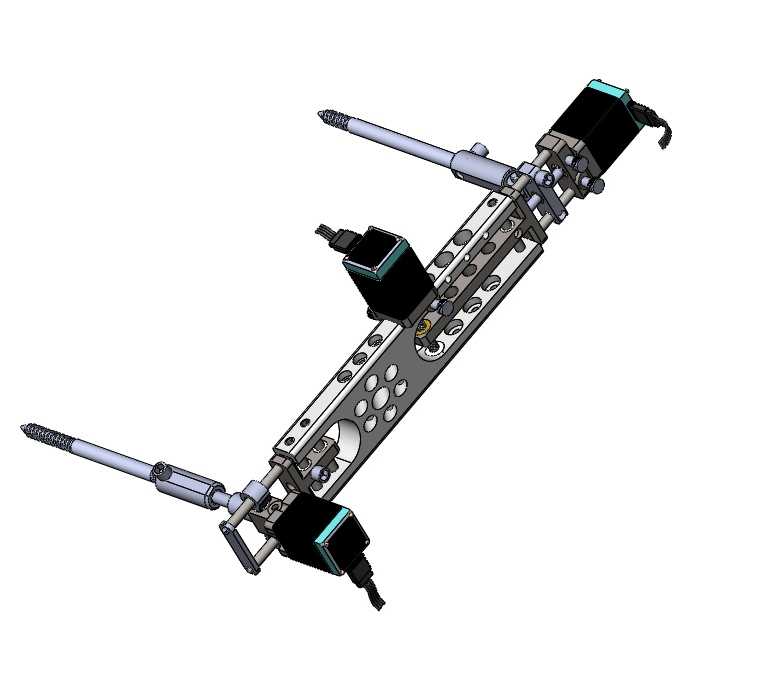

　　在骨科创伤治疗的临床场景中，股骨颈骨折的内固定手术一直对螺钉置入的精度有极高要求，传统手术操作依赖术者的临床经验判断进钉角度与深度，容易出现螺钉穿出骨皮质、固定角度偏差等问题，不仅会延长手术操作时间，还可能提升术后并发症的出现概率，这款骨骼导航装置正是针对这一临床痛点开发的手术辅助定位机构。从结构设计逻辑来看，整套装置采用对称式双执行端布局，主体承载结构为带多组减重孔的长条型金属安装基座，基座上集成了三组线性调节模组，每一组模组都搭配独立的驱动单元，可实现三个维度的独立位移微调，能够根据患者术前扫描得到的骨骼三维形态数据，精准调整导向套筒的空间位置，确保手术螺钉能够沿着术前规划的路径精准置入。装置两端的导向杆组件采用快拆式结构设计，

　　导向套筒的内径与临床常用的皮质骨螺钉、松质骨螺钉的标准外径做了公差匹配，套筒内壁做了低粗糙度处理，能够在螺钉旋入过程中提供稳定的导向支撑，避免钻头或螺钉在钻入过程中出现偏移。在安装边界的设计考量上，整套装置的主体基座长度适配成年人股骨近端的体表投影尺寸，安装时可通过配套的紧固件直接与患者体表的定位支架或者骨面临时固定座连接，不需要额外做大面积的软组织剥离，能够最大程度减少手术过程中的额外创伤。调节模组的行程设计覆盖了不同体型患者的骨骼尺寸差异，单轴调节行程可满足从偏瘦体型到肥胖体型患者的定位需求，各调节轴都配备了锁紧机构，当调整到预设位置后可通过锁紧结构完全锁死位置，避免手术操作过程中出现位置偏移。从功能实现层面来看，

　　这套装置的核心作用是在股骨颈骨折内固定手术中，为螺钉的置入提供精准的路径引导，替代传统的徒手定位操作，帮助术者快速找到最优的进钉点与进钉角度，确保螺钉能够在股骨颈内部获得最佳的把持力，同时避免螺钉穿透髋关节面或者损伤周围的血管神经组织。设计过程中充分考虑了临床操作的实际需求，所有调节旋钮的位置都设置在术者站立操作时可轻松触及的区域，调节阻尼经过调校，既可以实现精细的微调操作，也不会因为阻尼过小导致位置容易滑动。装置的整体结构做了模块化拆分，接触患者的导向套筒部分可单独拆卸消毒，主体承载结构可适配不同规格的导向配件，能够满足不同直径螺钉的手术需求。在结构强度校核阶段，针对装置在手术过程中可能承受的侧向力、

　　钻头钻入时的振动力都做了对应的刚度验证，主体基座采用高强度医用级金属材质，在承受常规手术操作力时形变量控制在临床允许的误差范围内，不会因为结构形变导致定位精度下降。整套装置的外形轮廓做了圆角钝化处理，没有尖锐的棱角结构，避免在手术操作过程中划伤医护人员或者患者的软组织，各运动部件之间都设置了防尘密封结构，能够适应手术室的消毒环境，减少消毒残留或者组织碎屑进入运动副导致的调节卡滞问题。不同于大型的手术导航设备，这套机械式导航装置不需要复杂的光学定位设备配合，依靠自身的机械结构即可实现精准定位，操作门槛更低，也不需要占用过多的手术室空间，适合在不同层级的医疗机构推广使用，能够有效降低股骨颈骨折内固定手术的操作难度，提升手术的标准化程度，减少因为术者经验差异带来的手术效果波动。
