骨科外固定支架弧形结构组件

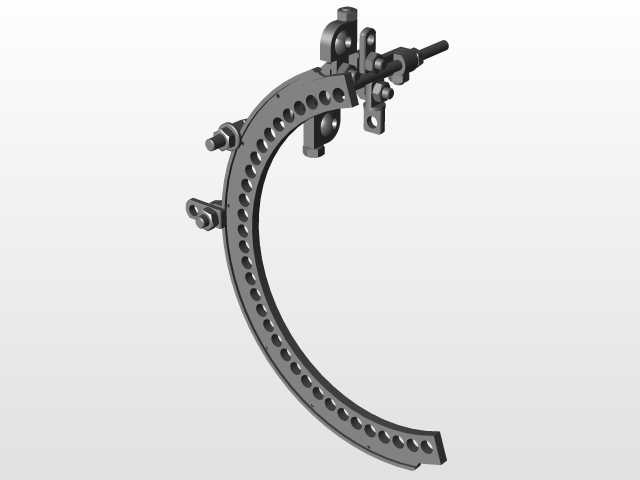

　　这款弧形外固定组件是骨科创伤处置场景里的常用配套结构，日常在四肢长骨骨折复位、骨延长矫形、粉碎性骨折跨关节固定的临床操作中经常用到，区别于内置钢板的植入式固定，这类外固定结构不需要大范围剥离骨膜，对骨折端血运破坏小，尤其适合开放性骨折伴随软组织损伤的处置场景，能在体外完成骨折端的对位、加压与固定，术后还能根据骨痂生长进度微调固定力度，给临床处置留足调整空间。从结构设计来看，主体采用C型弧形弯架作为承载基体，弧架周身等距排布的通孔是固定针的安装位，孔位沿弧面均匀分布，间距控制在8mm，适配不同体型患者的肢体周径，也能根据骨折线位置灵活选择穿针点位，避开神经血管走行区域。弧架的截面采用矩形带圆角的结构，

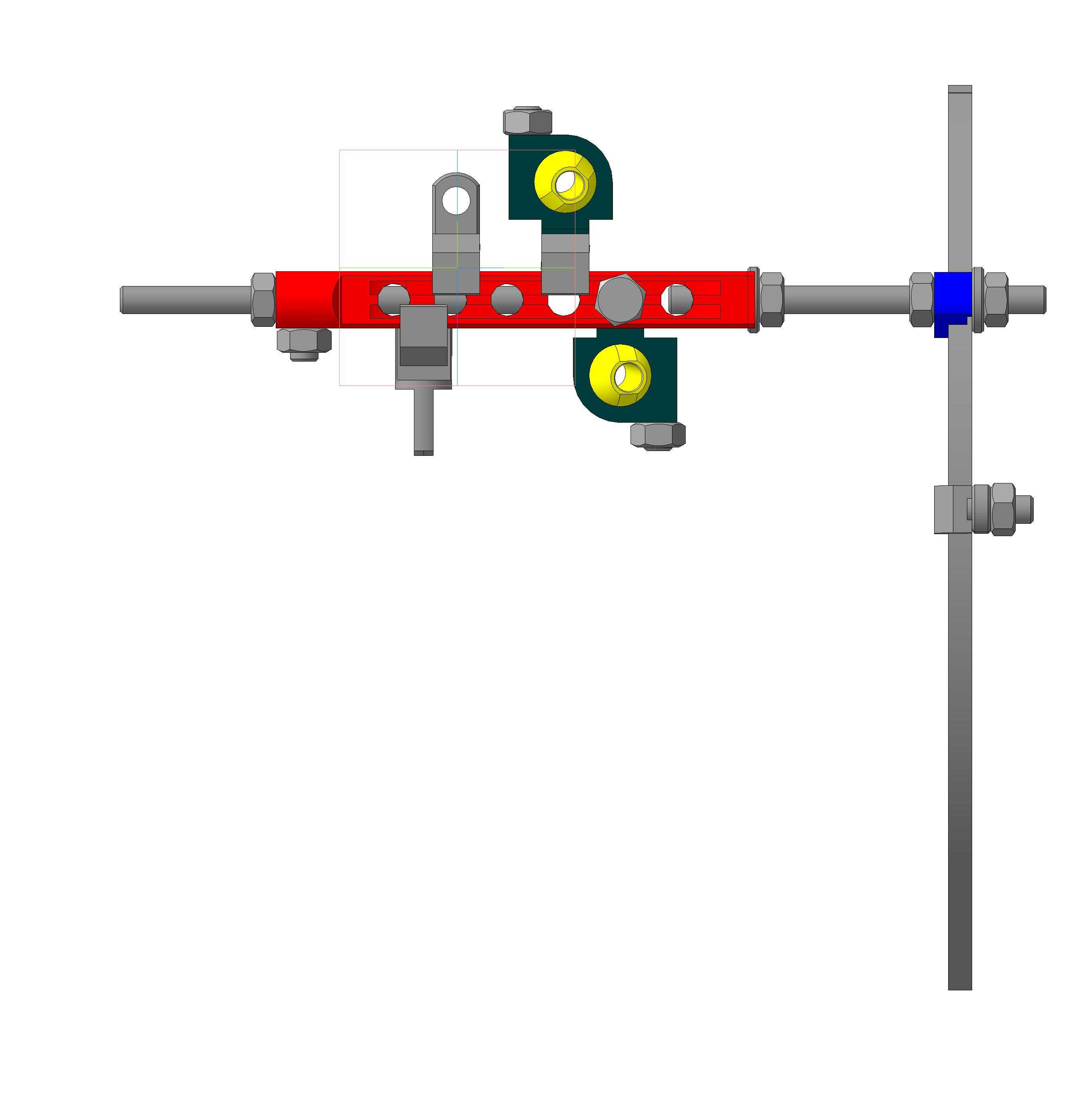

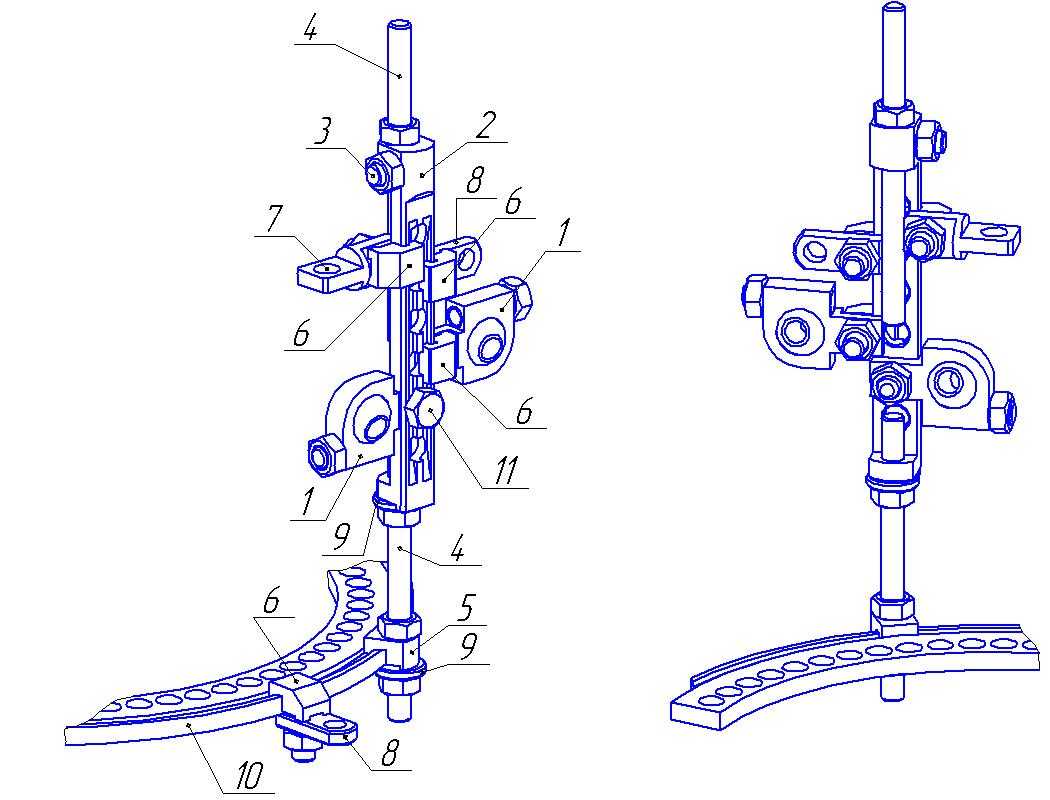

　　相比圆管截面抗扭刚度提升30%左右，在承受肢体活动带来的交变载荷时不容易出现弧架变形，圆角设计也能避免棱角剐蹭患者皮肤或者护理敷料。弧架上配套的多组夹块组件是核心的功能单元，每组夹块分为针夹块与架体夹块两部分，针夹块的内孔做了防滑滚花处理，穿入克氏针或者骨圆针之后，拧紧侧面的压紧螺栓就能牢牢锁死固定针，不会因为患者日常活动出现针道滑移；架体夹块可以沿弧架的周向滑动调整角度，调整到位之后通过螺栓预紧锁死，能实现固定针在冠状面、矢状面的多角度调整，满足不同骨折复位角度的固定需求。端部的调节螺杆组件用来实现骨折端的轴向加压或者牵开，螺杆采用细牙梯形螺纹，螺距1.5mm，转动调节螺母的时候能实现毫米级的位移调整，

　　避免调整幅度过大造成骨折端二次损伤，螺杆端部的万向接头可以连接对侧的固定半环，组装之后形成完整的环形外固定架，也可以单独配合直型连接杆做单臂外固定使用，适配不同的骨折固定需求。安装边界方面，这款弧形架的内弧半径为120mm，适配成年人小腿、前臂的肢体周径，安装时弧架内侧距离皮肤表面需要预留20-30mm的间隙，给术后肢体肿胀留出空间，避免肿胀期弧架压迫皮肤造成压疮；固定针穿出皮肤之后需要预留15mm左右的长度，方便安装夹块，同时也给后期调整留足余量。设计过程中充分考虑了临床使用的实际痛点，所有外露的螺栓端部都做了圆弧钝化处理，没有尖锐棱角，避免患者活动时剐蹭衣物或者皮肤；整体结构没有复杂的异形曲面，常规的机加工工艺就能完成生产，

　　弧形架可以采用铝合金型材弯制之后做硬质阳极氧化处理，重量轻、强度足够，也能耐受常规的消毒灭菌流程，夹块和螺栓采用医用不锈钢材质，生物相容性好，不会出现消毒后的锈蚀问题。在实际临床使用中，这类弧形外固定组件的组合灵活度很高，既可以单组使用做简单骨折的跨端固定，也可以多组搭配连接杆组合成环形、半环形的固定构型，应对复杂的粉碎性骨折、骨缺损、肢体矫形等场景，相比直型外固定架，弧形结构更贴合肢体的自然轮廓，固定之后的力线更符合人体骨骼的生理曲度，患者佩戴之后的舒适度更好，也能更早开展功能锻炼，降低术后关节僵硬、肌肉萎缩的并发症概率。结构设计上没有冗余的部件，每个夹块、每处通孔都有明确的功能指向，调节操作不需要特殊的专用工具，用常规的六角扳手就能完成所有的锁紧与调整操作，适合基层医疗机构的临床使用场景，也方便术后随访时的快速调整。
