车间轻型手动液压升降搬运推车结构

　　这款手动液压升降搬运推车，主要面向生产车间内的短距离轻型物料转运场景，适配工位间物料周转、线边仓到装配位的工件配送、仓储区域轻型货物的移位作业，尤其适合通道狭窄、大型叉车无法驶入的作业区域，可承载常规箱装工件、小型工装夹具、轻型加工件的转运与临时举升需求，无需外接动力源，单人即可完成全部操作，在多品种小批量的离散制造车间、机加工班组、装配工段的日常物料流转中实用性极强。

　　从功能特性来看，设备集成了手动液压升降、水平推行、低位承载三类核心功能，立柱内部集成的柱塞式液压单元，通过摇臂的往复按压即可驱动承载平台平稳升降，泄压阀集成在操作手柄端部，捏合即可控制承载台缓慢下降，升降过程无冲击，可避免转运过程中工件磕碰损伤。设备底部采用双轮组布局，后侧为大直径实心橡胶行走轮，前侧为小直径万向脚轮，推行时转向灵活，大轮可轻松越过车间地面的接缝、小型障碍物，适配多数工业地坪的通行条件，万向轮带自锁结构，停靠作业时可锁定轮体，避免设备溜动。操作手柄采用大角度弯折设计，高度适配成年操作者自然站立的握持位置，推行时无需过度弯腰，长距离转运时可降低操作者的腰部负荷，手柄端部套有防滑绝缘握套，即便手部沾有少量切削液或油污也能稳定握持。

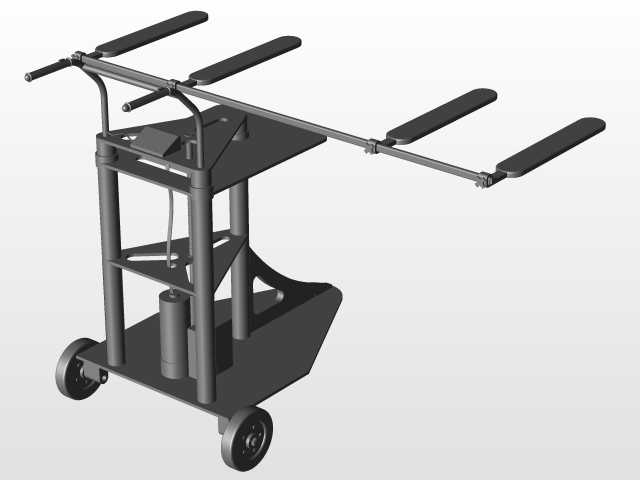

　　设计层面，整体框架采用薄壁矩形钢管焊接成型，在保证结构刚度的前提下尽可能控制整机自重，底部承力的三角支撑结构经过受力优化，承载时应力可均匀分散到两侧立柱与底部轮架上，避免局部应力集中导致的结构变形。升降丝杆与液压柱塞采用平行布置结构，既可以通过液压单元实现快速大行程升降，也可通过丝杆对承载台高度进行微调，满足不同高度工位的对接需求，比如将工件举升到装配工作台的等高位置，操作者无需弯腰搬抬工件，可直接将工件滑移到工作台面上，降低搬抬作业的劳动强度。两侧立柱上设置有橙色的高度限位标识环，可根据常用的举升高度提前设定限位位置，升降到预设高度时会自动触发限位，避免超行程举升导致的液压单元过载。承载臂采用前伸式扁平设计，可直接伸入托盘底部、货架层板下方的间隙，无需额外垫高即可完成货物的托举，承载臂前端做了圆弧倒角处理，伸入托盘间隙时不会刮蹭托盘底部的木质或塑料结构。

　　从安装与尺寸边界来看，设备处于最低位时整体高度不超过1.1米，长度约1.2米，宽度控制在0.6米以内，可顺利通过车间内0.7米宽的人行通道，也可进入常规货梯内部完成跨楼层转运。底部轮距经过匹配设计，满载状态下推行时整机重心始终落在四轮支撑的多边形范围内，即便在3度以内的车间坡道上推行也不会发生侧翻。液压单元的安装位置预留了足够的维护空间，日常检修时无需完全拆解框架，即可完成液压油更换、密封件更换等常规维护作业，所有外露的金属结构件都做了喷塑处理，可抵御车间内常见的切削液、润滑油飞溅腐蚀，延长设备的使用寿命。设备无需复杂的安装流程，到货后仅需将操作手柄与立柱上部的连接座紧固，检查液压油位即可投入使用，不需要额外做地基固定，可根据生产需求随时调整使用位置，适配柔性生产的工位调整需求。
