骨科手术用谢布普牵引撑开器械结构

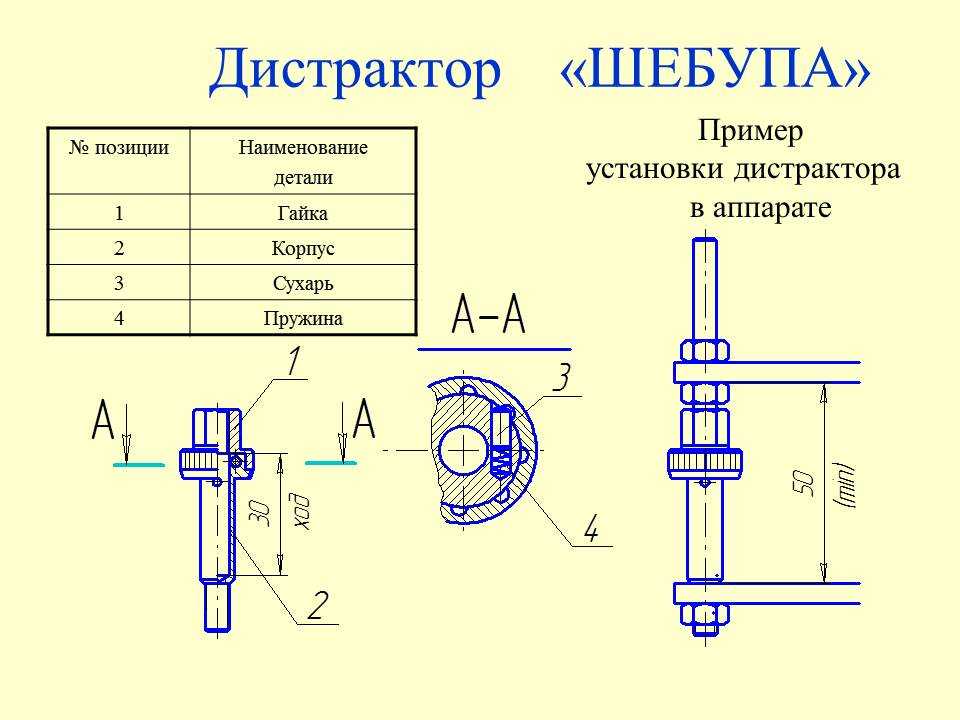

　　这款牵引撑开器械主要应用于骨科创伤手术场景，在四肢长骨骨折复位、关节周围软组织松解操作中，承担骨段对位牵引、术区空间维持的核心作用，区别于普通外固定支架的大体积结构，该器械可直接穿入外固定支架的预留杆位，在狭小术野内完成微调操作，不会遮挡术中透视视野，适配多数常规外固定系统的安装接口。从结构组成来看，整套部件分为四个核心功能单元，最上端的锁紧螺母负责整体行程的锁止固定，中段的主体壳体承担承载与导向作用，内侧的滑动卡块可沿壳体的内槽做直线往复运动，内置的压缩弹簧为卡块提供持续的预紧推力，避免卡块在受力状态下出现松脱移位。设计阶段优先考虑了术中操作的便捷性，所有外露棱边均做了R0.3的圆弧倒钝处理，避免术中剐蹭软组织或无菌手术单，

　　壳体的外表面做了滚花防滑处理，戴无菌乳胶手套操作时也能稳定握持调整，不会出现打滑脱手的问题。从安装边界来看，整套器械的有效牵引行程为30mm，适配的安装杆直径为常规外固定通用的6mm光杆，安装后整体突出安装平面的高度不超过50mm，不会在术后包扎时形成明显的凸起压迫皮肤，也不会影响患者术后早期的功能锻炼体位摆放。结构设计上采用了剖分式的卡块锁紧结构，A-A剖面可以看到卡块与安装杆的接触面上做了细密的锯齿咬合纹，当螺母向下旋紧时，壳体的内锥面会推动卡块向中心收拢，锯齿纹紧紧咬合在光杆表面，可承受最大50N的轴向牵拉力而不出现滑移，完全满足术中骨折复位的牵引力需求。内置弹簧的刚度经过反复校核，

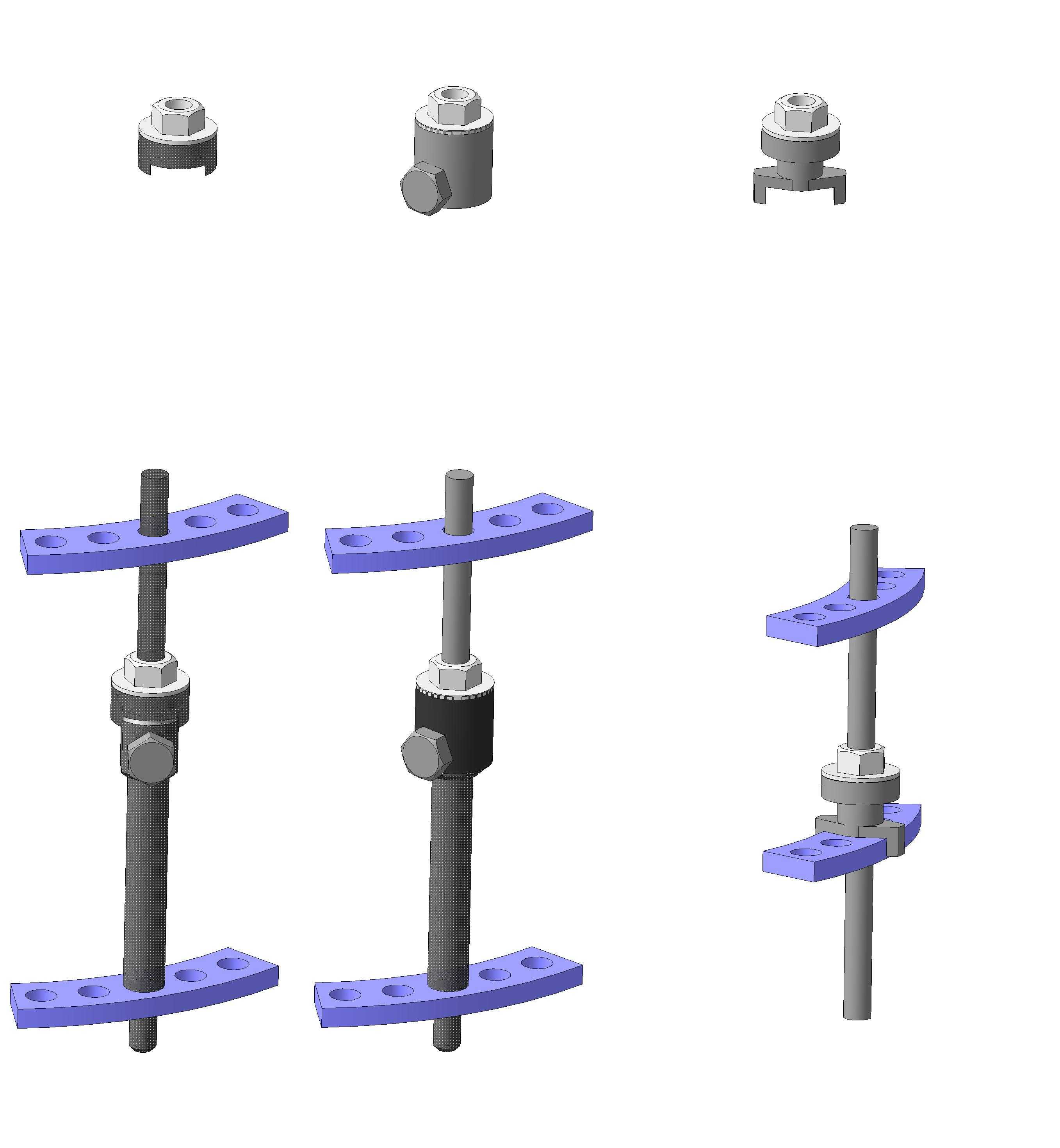

　　在卡块松开状态下弹簧的推力刚好维持卡块与杆体的轻微接触，调整位置时不需要额外施加过大的推力即可滑动器械，同时又不会因为器械自重出现自由滑落，减少术中反复调整的操作时间。整套结构没有复杂的异形曲面，所有零部件均可采用常规车削、铣削工艺加工完成，壳体部分可采用医用不锈钢棒料一次车削成型后铣出内槽，卡块采用同材质不锈钢铣削加工，弹簧选用医用级不锈钢弹簧钢丝绕制，锁紧螺母为标准细牙螺纹结构，加工成本可控，消毒耐受度好，可适配高温高压、低温等离子等多种临床常用消毒方式，不会出现锈蚀、部件卡滞的问题。在实际临床使用中，该器械可根据手术需求单组使用，也可多组配合安装在同一外固定架上，完成多平面的牵引复位操作，相比传统的复位钳临时固定方式，

　　该器械可在复位完成后长期维持对位状态，不需要助手持续扶持复位器械，大幅降低术中人力占用，也减少了人为扶持带来的复位位置偏移风险。结构的维护难度极低，术后拆解清洗时仅需旋下上端螺母即可将所有部件拆分，没有细小的易丢零件，各部件的配合间隙控制在0.02mm以内，既保证了滑动顺畅，又不会让组织碎屑、血渍进入配合缝隙造成清洗困难，重复使用的可靠性表现优异。
