骨科外固定复合式骨固定支架结构

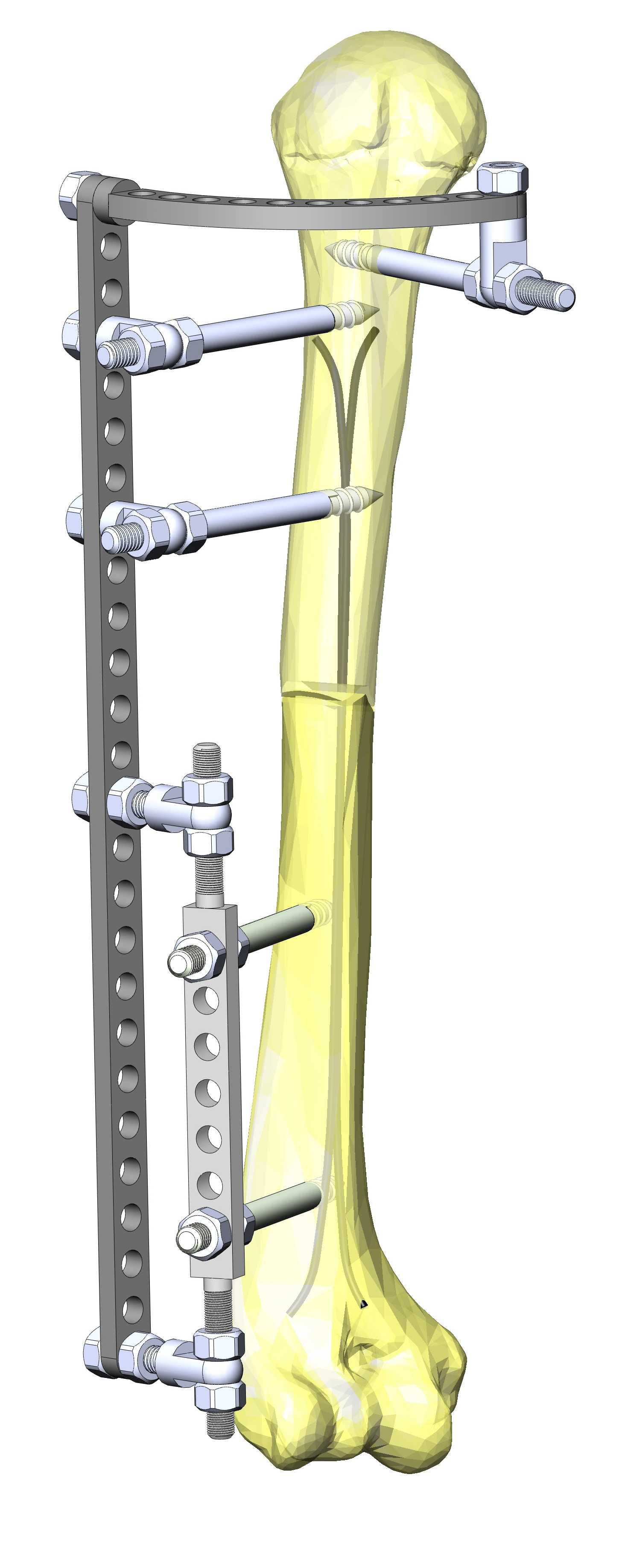

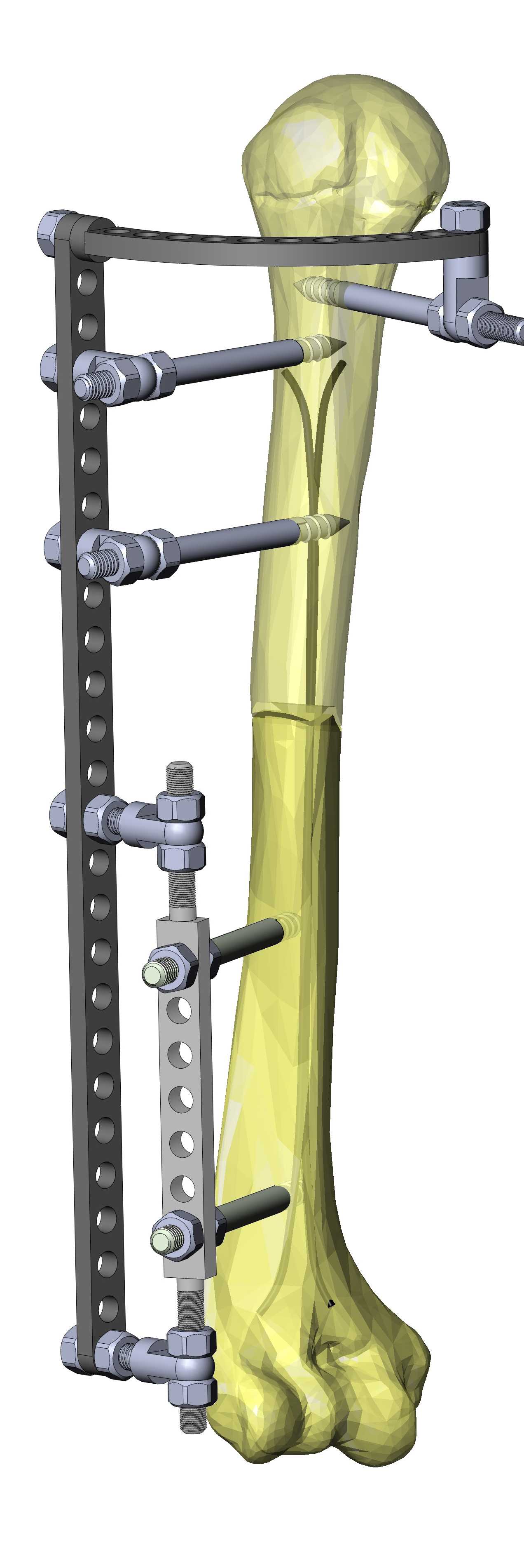

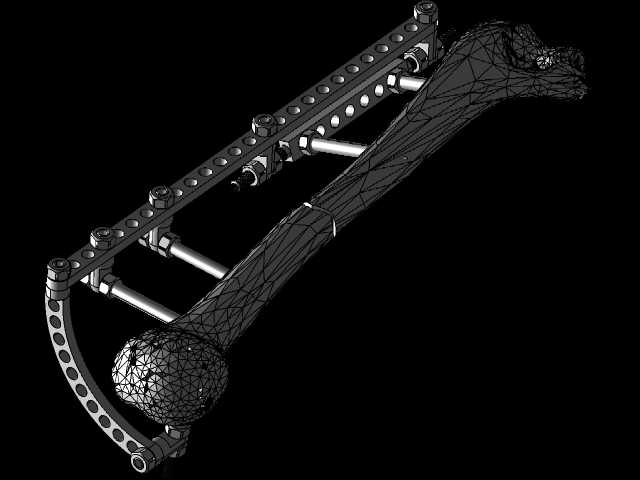

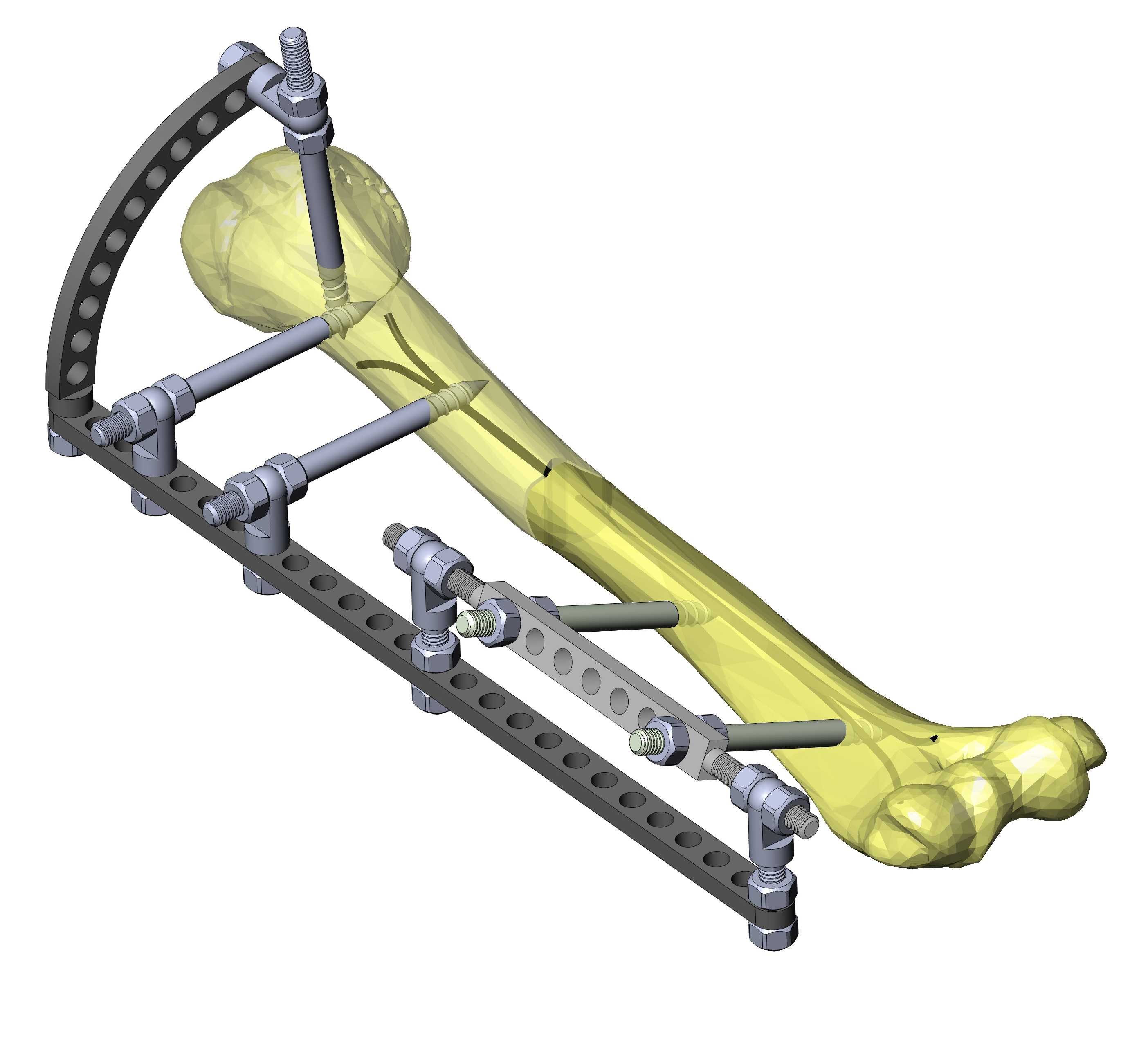

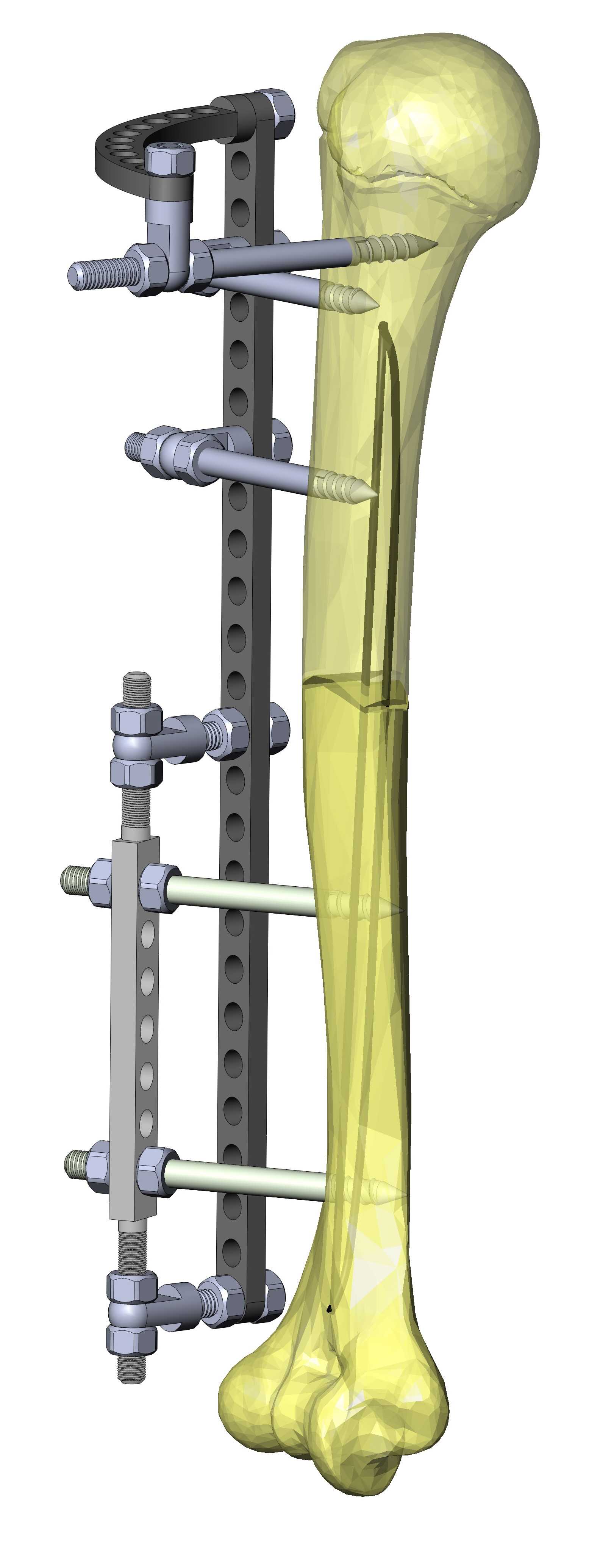

　　这款骨固定支架主要面向骨科创伤救治场景，在长骨骨折、骨缺损修复、肢体矫形手术中承担骨骼断端的稳定支撑作用，区别于传统的单臂外固定架，其采用复合式构型设计，可同时满足多平面的固定刚度需求，避免单平面固定带来的断端旋转、成角移位风险。从结构设计逻辑来看，支架整体分为骨贴合固定段、支撑连接段、可调锁紧段三个核心部分，其中贴合骨骼轮廓的弧形固定臂采用多孔排布设计，孔位沿弧面等距分布，可根据不同患者的骨骼直径、骨折线位置灵活选择骨针穿入点位，适配不同体型人群的长骨固定需求，无需额外定制专属固定臂，大幅提升术中操作的适配灵活性。支撑连接段采用平行双杆搭配横向连接柱的构型，横向连接柱与纵向支撑杆之间通过锁紧螺栓实现无级位置调节，

　　术中可根据骨折断端的复位位置，实时调整支撑段的跨距与固定角度，在完成骨骼复位后直接锁紧所有连接节点，即可形成稳定的框架支撑结构，避免复位后断端出现二次移位。靠近骨骼远端的环形固定段采用半弧开口设计，既可以保证对骨端的环抱固定强度，又能避开肢体表面的血管、神经走行区域，降低骨针穿刺过程中的医源性损伤风险，环形段上的密集孔位可同时穿入多枚半针或全针，针对粉碎性骨折的骨块可实现多点位交叉固定，分散单枚骨针的应力集中问题，减少术后骨针松动、针道感染的发生概率。从安装边界来看，支架的纵向支撑长度可通过支撑杆上的滑移槽实现大范围调节，最短可适配掌骨、指骨等短小骨骼的固定需求，最长延伸状态可覆盖成人股骨、胫骨等下肢长骨的整段固定跨距，

　　横向连接柱的伸出长度可根据肢体软组织厚度调整，保证固定架与皮肤表面预留足够的软组织肿胀空间，避免术后肢体肿胀时支架压迫皮肤造成压疮。所有锁紧节点均采用标准内六角螺栓锁紧，术中使用常规骨科手术工具即可完成所有调节与锁紧操作，无需配备专属的定制安装工具，降低基层医疗机构的设备配置门槛。支架的骨针夹持结构采用侧向开槽加顶丝锁紧的设计，骨针穿入后可沿夹持孔做小范围的角度微调，在骨针穿刺角度存在微小偏差时无需重新穿刺，直接调整骨针角度后锁紧顶丝即可完成固定，减少反复穿刺给患者带来的额外创伤。在力学性能设计上，支架的支撑杆采用高强度合金材质的等截面杆体，杆体上的调节槽采用沉头设计，锁紧螺栓的螺母完全嵌入沉槽内，

　　避免突出的螺母剐蹭患者衣物或周边物体，同时杆体的截面经过力学优化，在保证整体支撑刚度的前提下尽可能降低支架整体重量，减少患者术后佩戴支架的肢体负重感，提升长期佩戴的舒适度。针对骨延长、骨搬移的治疗场景，支架的支撑段预留了延长调节接口，可搭配外置的延长调节组件实现术后的缓慢牵伸调节，无需二次手术更换支架即可完成骨延长治疗流程，适配复杂骨科手术的全周期治疗需求。整个支架的所有棱角位置均做了圆弧钝化处理，不存在尖锐的突出结构，避免患者术后活动过程中支架棱角划伤皮肤或勾挂织物，弧形固定臂的轮廓完全贴合长骨的自然生理曲度，固定后支架与骨骼的同轴度更高，固定力线与骨骼的生理力线重合，减少术后固定过程中的应力遮挡问题，利于骨折断端的骨痂生长。
