邦飞利款蜗轮蜗杆减速电机结构

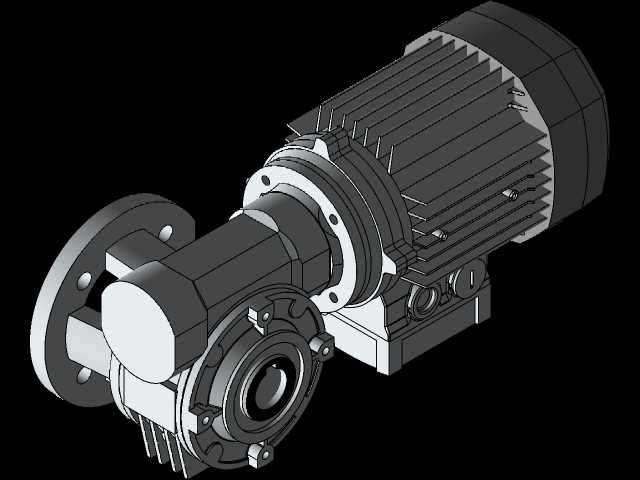

　　这套蜗轮蜗杆集成式减速动力单元，在中小功率传动场景里适配性极强，尤其是轻型代步车辆、小型输送线、非标自动化工位的动力输出端，经常能见到同结构产品的应用。从结构布局来看，电机部分采用了标准的散热筋壳体设计，沿电机周向均匀分布的纵向散热筋，能在设备连续运行时通过增大壳体与空气的接触面积，把绕组产生的热量快速散出，避免长时间高负载运行出现过热退磁、绝缘老化的问题。和常规直连减速箱的结构不同，这套减速单元的蜗轮副采用了偏置输出的布局，输入轴和输出轴呈空间垂直交错，能在不额外增加传动转接座的前提下，直接改变动力传输的方向，适配安装空间局促、动力转向需求明确的设备布局。

　　从安装边界来看，输入端的法兰采用了标准止口定位设计，法兰盘上的安装孔位呈圆周均布，和配套电机的端盖止口配合时，能保证输入轴和蜗杆段的同轴度控制在合理公差范围内，避免运行过程中出现偏载磨损、异常振动的问题。输出端的法兰同样带定位止口，输出轴的轴伸尺寸、键槽规格都匹配常规轻载传动的连接标准，不管是直接连接驱动轮、还是通过联轴器对接负载轴，都不需要额外做转接件的二次加工，能大幅缩短现场安装调试的周期。

　　设计层面上，这套结构把电机壳体和减速箱的连接段做了一体化的衔接处理，没有采用分体式拼接的连接法兰，减少了一组连接密封面，既降低了箱体结合面渗油的概率，也能让整体结构的刚性更好，在承受短时冲击负载的时候，不会因为连接螺栓的形变出现传动错位。蜗轮副的润滑腔和电机的轴承腔做了可靠的密封隔离，减速箱内的润滑脂不会渗入电机腔体，电机侧的轴承润滑脂也不会流失到减速箱内，能大幅延长日常维护的间隔周期。

　　实际应用场景里，这类小速比蜗轮蜗杆减速电机常被用在轻型电动代步车的驱动端，通过法兰直接固定在车架的安装位上，输出轴直接连接驱动轮，省去了链条、皮带这类中间传动部件，整体结构更紧凑，传动过程中的噪音也更低。除此之外，在小型食品输送线、包装机械的进料工位、自动化仓储的小型移载机构上，同结构的减速单元也有大量应用，因为垂直轴的布局能让电机顺着设备的机架方向布置，不会像平行轴减速器那样横向占用过多的安装空间，对于空间紧凑的非标设备来说，这种布局的适配优势非常明显。

　　从结构细节来看，电机的接线盒位置设置在壳体侧方，接线方向可以根据安装需求做周向调整，不管是侧装、仰装还是法兰朝下安装，都能方便线缆的布设，不会出现线缆弯折半径过小、接线操作空间不足的问题。减速箱的端部设置了油位观察和注油的位置，日常维护的时候不需要拆解箱体，就能直接检查润滑脂的状态，补充润滑介质的时候操作也很便捷。输出轴的密封采用了双唇口骨架油封，能在输出轴转动的时候有效阻挡箱体内的润滑脂渗漏，同时也能避免外部的粉尘、水汽进入减速箱内部，在多尘、轻度潮湿的车间环境里也能稳定运行。

　　在做选型匹配的时候，需要注意这类蜗轮蜗杆结构的传动效率相对平行轴齿轮结构略低，不适合长时间连续满负载运行，更适合间歇式运行、启停频次适中的工况。安装的时候要保证输出轴连接的负载和轴伸的同轴度，避免径向力过大导致输出轴弯曲、轴承过早磨损。另外在安装固定的时候，法兰面的连接螺栓要按照对称拧紧的顺序操作，保证止口完全贴合，避免运行过程中出现连接松动的问题。这套结构的三维数模完整还原了壳体的散热筋结构、法兰安装孔位、轴伸尺寸、内部蜗轮蜗杆的啮合位置，不管是做设备布局的干涉检查，还是做安装支架的配套设计，都能直接提取相关的尺寸参数，不需要再对实物进行测绘，能大幅缩短前期设计的周期。
