NI cDAQ模块化数据采集机箱结构设计

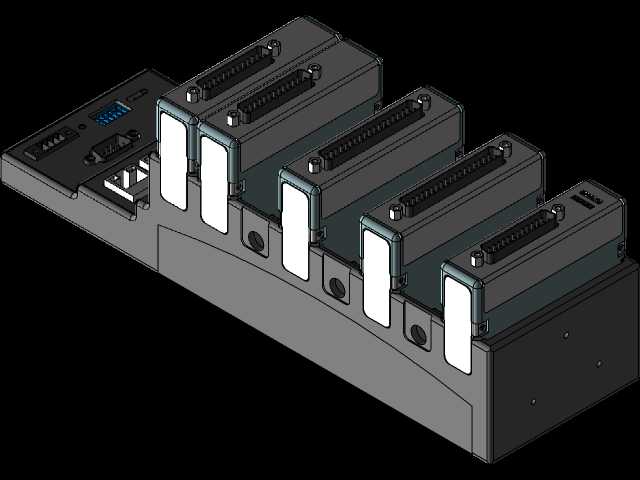

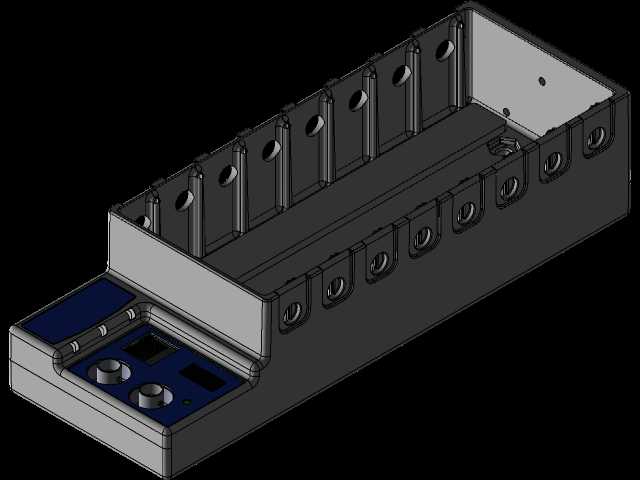

　　在工业测试测量、实验室台架验证、产线在线检测这类场景里，模块化数据采集硬件的结构适配性，往往直接决定整套测试系统的部署效率与长期运行稳定性，这款cDAQ机箱的三维结构设计，完全围绕多通道采集的实际使用需求展开。从实际使用场景来看，这类机箱常被部署在工业现场的测试机柜内、实验室的测试台架旁，或是移动测试的便携集成箱中，需要同时兼顾模块扩展能力、接线操作便利性与现场安装的适配性。机箱主体采用分层式结构布局，下半部分为核心主控与供电腔体，集成了主控板卡安装位、电源接口、通讯接口与状态指示区域，前端预留的操作区域将接口与指示灯集中布置，方便现场操作人员快速接线、查看设备运行状态，无需探身到设备侧方或后方操作，适配台架平放、

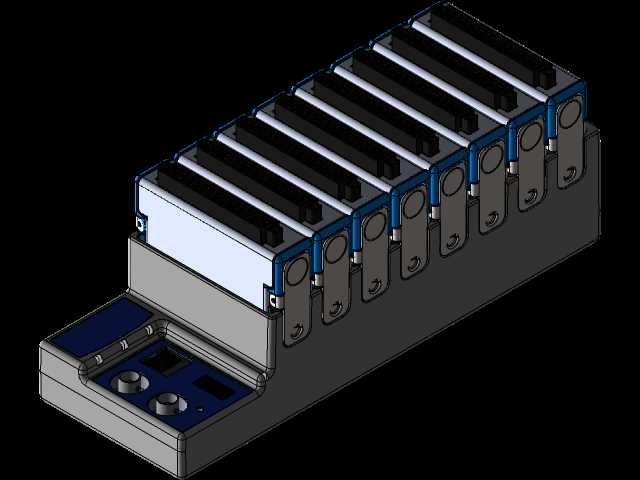

　　机柜层板安装等多种部署姿态。上半部分为多槽位模块扩展区，共设置8个并行的模块安装槽位，每个槽位都设计了独立的导向滑轨与锁紧卡扣结构，安装采集模块时可顺着滑轨直接推入，到位后卡扣自动卡合锁定，避免现场振动环境下模块松脱；槽位间预留了均匀的散热间隙，配合机箱壳体的导热结构设计，可保证多块采集模块满负载运行时的热量自然散出，无需额外加装强制风冷组件，降低长期运行的故障点。每个模块槽位的前端都预留了接线端子的安装空间，对应模块的信号接线端完全外露，方便传感器线缆的接入与后期维护更换，无需拆卸机箱主体即可完成单个模块的拆装替换，大幅缩短现场运维的停机时间。从设计思路上看，整个机箱的结构完全服务于功能需求，外壳采用硬质铝合金材质的设计取向，

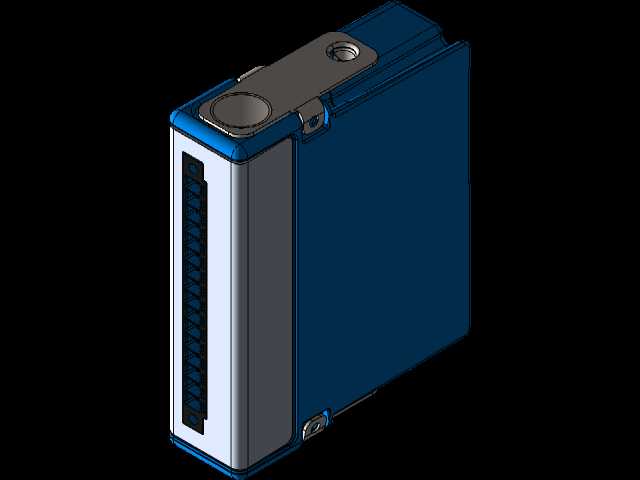

　　既保证整体结构强度，满足工业现场的抗振、抗冲击要求，又能通过金属壳体实现电磁屏蔽，降低工业现场的电磁干扰对采集信号精度的影响。机箱底部设计了标准化的安装孔位，既支持台式放置的防滑脚垫安装，也支持机柜内的导轨固定、螺丝锁附安装，安装边界完全适配常规19英寸机柜的层板安装尺寸，平放时的高度不占用过多台架垂直空间，方便在台架上与传感器、接线端子排等周边器件协同布置。槽位的尺寸公差经过严格匹配，不同功能的采集模块——包括模拟量输入、模拟量输出、数字IO、计数器模块等，都可在任意槽位混插，结构上没有槽位功能限制，方便用户根据实际测试需求灵活配置通道数量与类型，无需为特定功能预留专用槽位，提升硬件配置的灵活性。机箱前端的接口区域做了下沉式设计，

　　接口插接后线缆接头不会突出于机箱前端面，避免设备移动或柜门关闭时挤压线缆接头，造成接触不良或线缆损坏；状态指示灯的布置高度与操作人员站立视线平齐，无需弯腰或凑近即可快速判断设备供电、通讯、模块运行的状态。在结构细节上，模块与机箱连接的通讯接插件位置设计了定位柱，避免模块安装时插歪损坏接插件针脚，每个锁紧卡扣都做了防滑按压结构，拆卸模块时只需按下卡扣即可拔出模块，无需额外工具。机箱的边角做了圆弧过渡处理，避免安装维护时划伤操作人员，壳体的拼接缝隙控制在均匀范围内，既满足防尘要求，又方便后期拆卸检修内部组件。对于需要搭建测试系统的结构工程师而言，这个三维模型完整还原了机箱的所有安装尺寸、接口位置、槽位间距，在做测试台架设计、机柜布局、便携测试箱集成时，可以直接调取模型匹配安装空间，提前规划线缆走向、模块布置位置，避免后期装配时出现尺寸干涉、操作空间不足的问题；也可以基于这个模型做配套的防护外壳、安装支架的二次设计，适配特殊工况下的安装需求，比如高振动场景下的减震支架安装、户外场景下的防护外罩适配等。
