欧姆龙数显温度控制仪表结构设计

　　在工业温控场景的设备配套选型中，面板安装式数显温度表是各类温控回路里最常见的现场显示与参数交互终端，这类仪表的三维结构设计需要同时兼顾面板安装的适配性、内部PCB板的排布空间、显示区域的可视角度以及接线端的操作便利性，本次拆解建模的这款欧姆龙数显温控表，就是针对工业控制柜面板嵌入式安装场景完成的全结构还原。

　　从实际应用场景来看，这类温控表广泛覆盖注塑机料筒温控、工业烘箱温度监测、冷链设备舱温显示、恒温试验箱参数反馈、生产线加热模组温度采集等场景，安装位置通常是控制柜正面的标准开孔位，操作人员需要在站立状态下快速读取显示数值，同时完成参数设置操作，这就对仪表的外壳结构、显示窗位置、按键排布提出了明确的工程要求。建模过程中首先还原的是仪表的外壳主体结构，整体采用阻燃ABS材质的薄壁壳体设计，壳体侧壁做了均匀的加强筋排布，既可以降低壳体壁厚减少材料用量，又能提升整体抗形变能力，避免在面板卡装过程中出现壳体开裂的问题。壳体前端的显示区域做了下沉式的透明视窗安装位，视窗采用磨砂半透明PC材质，既可以保护内部的数码管显示组件，又能减少现场环境光在视窗表面的反光，保证不同光照角度下的数值可读性。

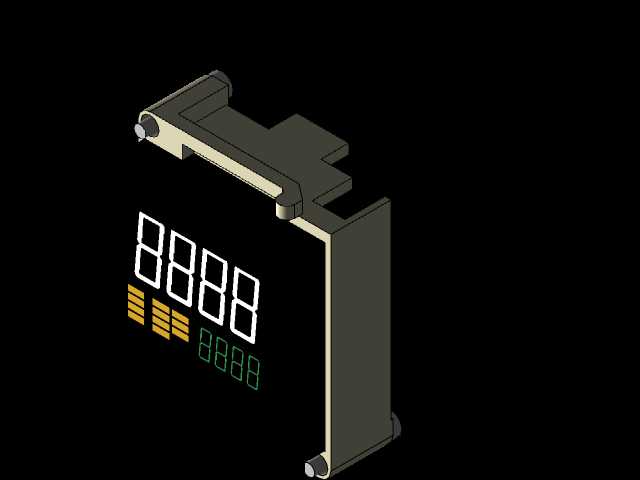

　　显示部分的结构设计上，这款仪表采用了双排数码管显示方案，上方四位大尺寸高亮红色数码管用于实时显示当前测量温度值，下方四位小尺寸绿色数码管用于显示设定温度或者输出参数，数码管侧边预留了状态指示灯的安装位，分别对应输出动作、报警触发、通讯状态等信号指示，指示灯的导光柱直接集成在前面板内侧，不需要额外的固定结构，装配时直接对准PCB板上的灯珠位置即可，减少了装配工序的零件数量。前面板与壳体主体采用卡扣式连接结构，四周均匀分布了六个弹性卡扣，装配时不需要螺丝固定，直接压合即可完成前面板与壳体的锁紧，卡扣的扣合量做了0.8mm的设计，既保证连接可靠性，又方便后期维修时的拆卸操作。

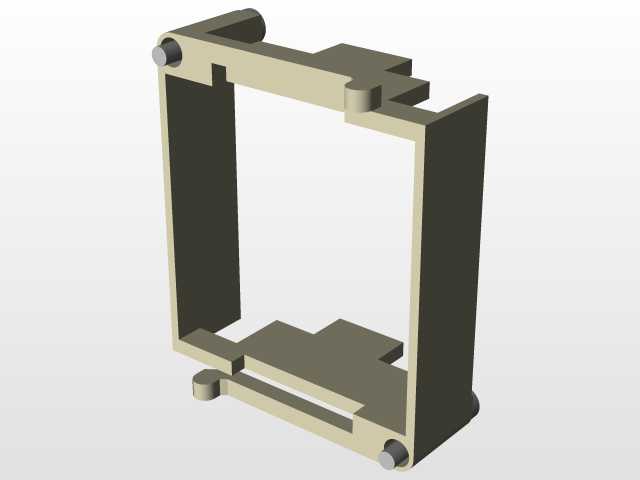

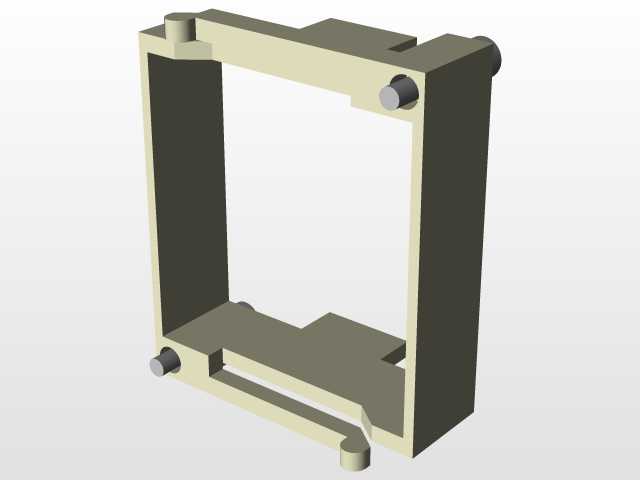

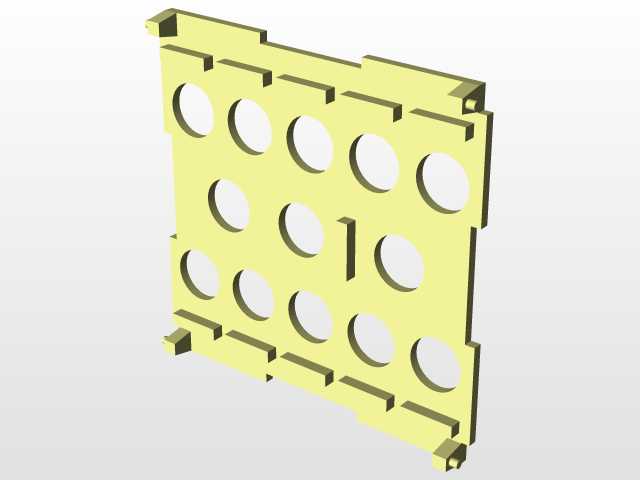

　　安装结构部分，这款仪表采用标准的面板卡装式固定方案，壳体两侧设计了可滑动的弹性卡簧，安装时只需要将仪表从控制柜面板正面推入预先开好的标准尺寸开孔，两侧的卡簧会在弹簧力的作用下自动张开，卡在面板内侧完成固定，不需要额外的螺丝或者支架固定，单人即可在十秒内完成安装操作，大幅提升了现场装配的效率。建模时还原了卡簧的滑动槽结构，槽位内部做了限位凸点，避免卡簧在滑动过程中从壳体上脱落，卡簧与面板接触的面做了防滑齿纹设计，增大接触摩擦力，避免设备运行过程中因为振动导致仪表出现松动移位的问题。

　　壳体尾部的结构设计主要围绕接线与内部空间排布展开，尾部预留了多组接线端子的安装位，端子排采用插拔式结构，接线时可以先将端子排拔出完成导线压接，再插回仪表尾部，降低了狭小柜内空间的接线难度。壳体内部的空间做了分层设计，上层空间用于安装显示板，下层空间用于安装电源板与主控板，两层PCB板之间通过排针连接，既减少了内部连线的数量，又能保证板间间距满足电气安全间隙要求，避免高压部分与低压信号部分出现干扰。壳体侧壁预留了散热格栅的位置，格栅采用斜向开孔设计，既可以保证内部热量的散出，又能避免外部的灰尘或者水滴直接溅入壳体内部，满足IP65的前面板防护等级要求，适配车间多尘、存在少量溅水的复杂使用环境。

　　从设计思路的角度来看，这款仪表的结构完全围绕工业现场的实际使用需求展开，没有多余的装饰性结构，所有的结构特征都服务于安装便利性、操作易用性、运行可靠性这三个核心目标。建模过程中对各个配合面的公差做了合理预留，卡扣的配合间隙控制在0.1mm，卡簧的滑动间隙控制在0.2mm，视窗与前面板的配合间隙控制在0.15mm，既保证零件加工后的可装配性，又避免间隙过大导致的外观缝隙不均问题。整体外形尺寸遵循行业通用的9648mm面板安装标准，开孔尺寸为9245mm，可以直接替换同尺寸规格的其他品牌温控表，不需要重新修改控制柜的面板开孔，具备极强的安装互换性，能够满足不同设备改造项目的快速替换需求。
