多端口IO链路连接集成模块结构设计

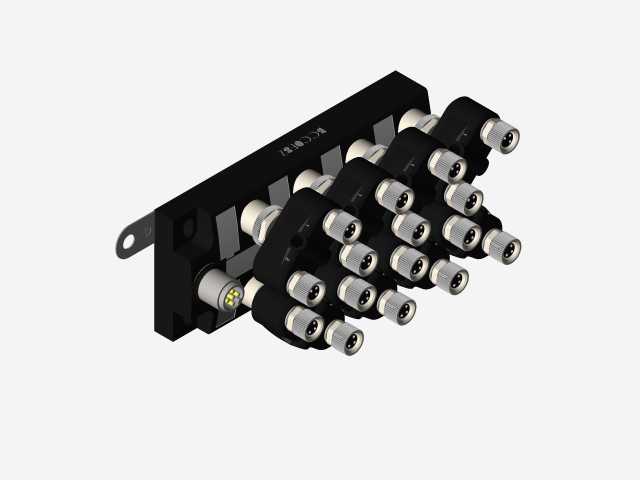

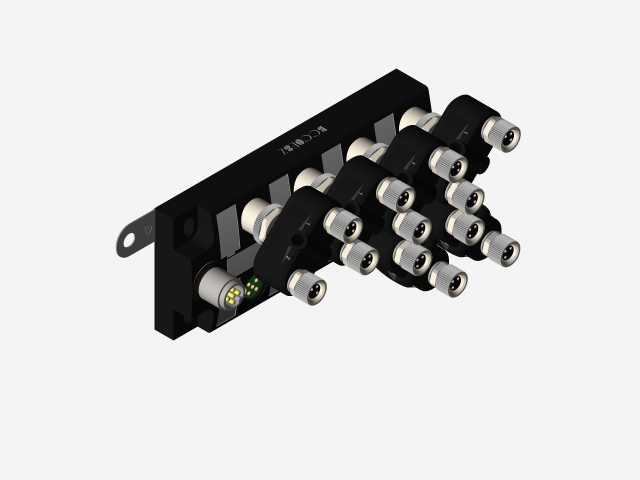

　　在离散制造产线的分布式IO部署场景中，这类多端口集成连接模块是打通现场传感层、执行层与控制层信号链路的核心衔接部件，常见于汽车焊装线、3C产品组装线、物流分拣线的工位侧信号汇总节点，替代传统零散的单头接线端子排，大幅压缩现场布线的施工周期，同时降低多节点接线带来的接触不良故障概率。从实际使用场景来看，这类模块通常安装在工位侧的型材安装梁上，靠近气动阀组、现场传感器、执行气缸的布置位置，每一个顶部的快插接口对应一路现场设备的信号或气路衔接，无需逐根剥线压接，通过预制的标准连接器即可完成快速插接，后期设备维护更换时也能实现无工具快速拆装，减少产线停线等待时间。

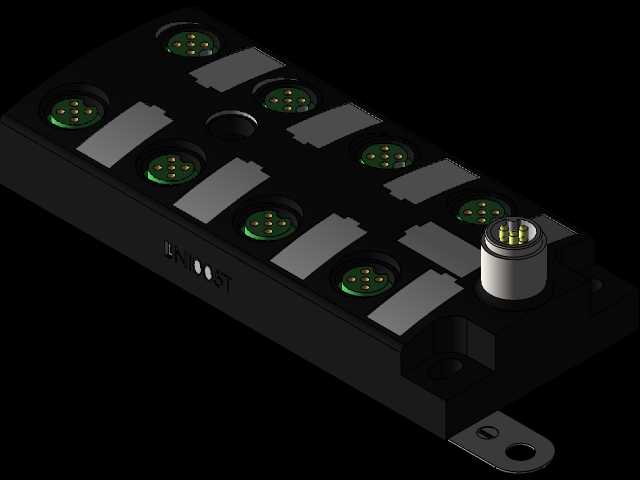

　　从功能特性上看，该模块采用集成式基座设计，将多组连接通道整合在统一的安装基座上，基座内部预置了信号汇总通路与气路分配通道，不需要外部额外布置汇流排或分气块，整体集成度远高于独立接头拼接的方案。每个插接端口都带自锁式快插结构，插接到位后会有明确的触感反馈，在设备运行产生持续振动的工况下也不会出现松脱，端口的密封结构可以适配车间常见的切削液飞溅、粉尘附着的工况，满足IP65级别的现场防护要求，不需要额外加装防护外罩即可直接在车间裸露安装。基座侧面预留了标准的安装固定孔位，既可以通过螺栓直接固定在安装平面上，也可以适配标准工业铝型材的T型槽安装，适配现场不同的安装条件。

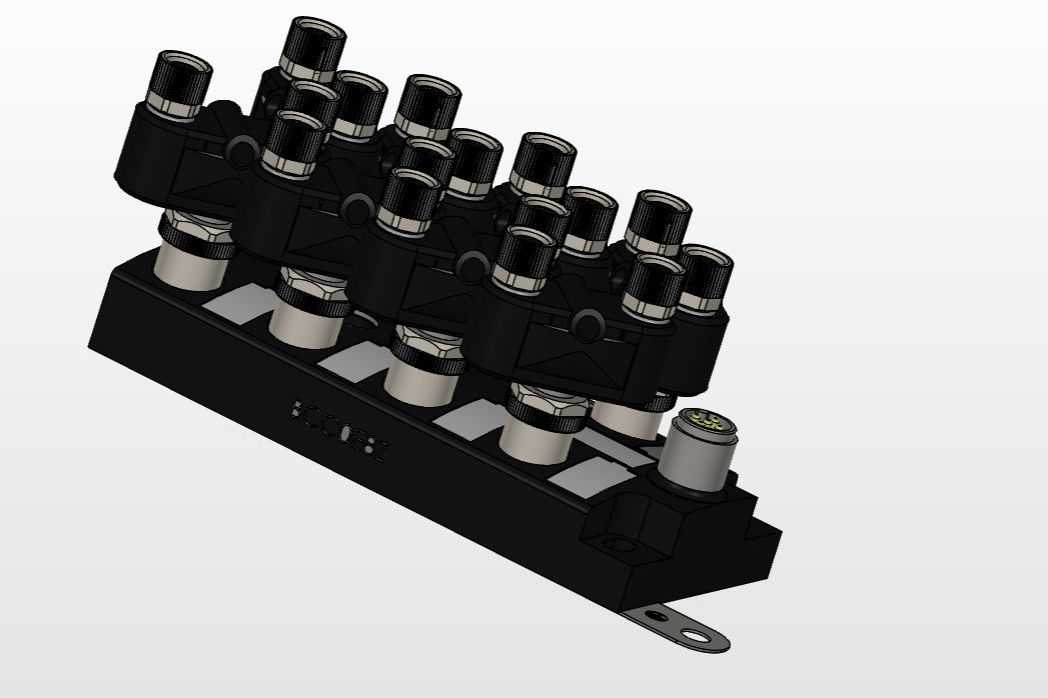

　　在设计思路上，该模块优先考虑了现场布线的走线合理性，所有插接端口统一朝向斜上方布置，既方便操作人员在设备侧面完成插拔操作，也能避免端口垂直朝上时积灰、积切削液导致的接触故障，端口之间预留了足够的操作间隙，即使相邻端口都插满带屏蔽层的预制连接器，也不会出现手指操作空间不足的问题。基座底部的安装面做了平面度公差控制，安装后不会出现翘曲变形，避免长期受力导致内部通路开裂。模块的整体外形做了圆角过渡处理，没有尖锐的凸棱，避免现场安装布线时划伤操作人员的手部或者刮破线缆外皮。

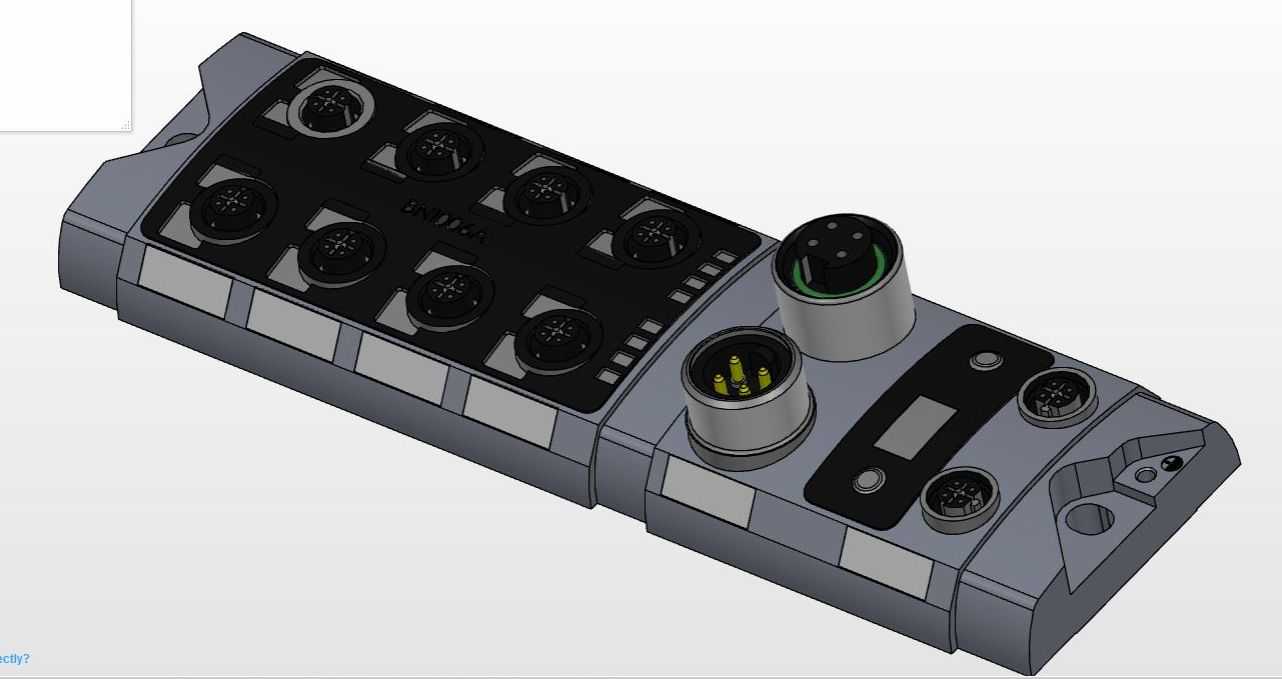

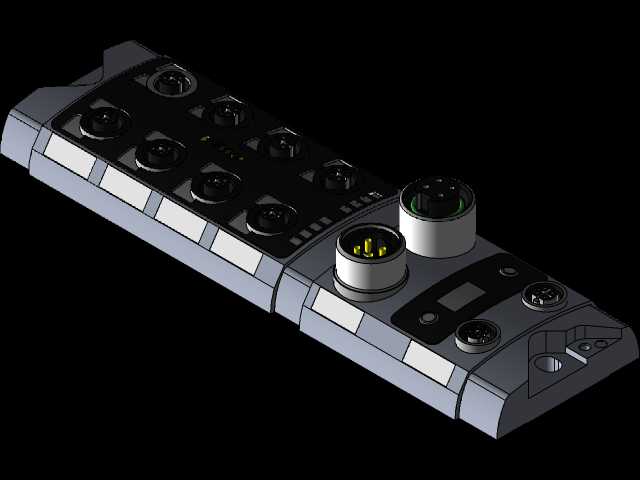

　　从安装边界尺寸来看，该模块整体为长条形排布结构，长度方向根据端口数量做等距排布，单组端口的间距统一为标准工业连接器间距，宽度方向控制在较窄的尺寸范围内，即使安装在空间紧凑的设备侧方线槽旁，也不会和周边的线槽、气管、线缆产生干涉。安装孔的孔距符合通用的工业安装标准，可以直接替换市面上同规格的同类型模块，不需要重新在安装梁上打孔，降低设备改造的施工成本。模块的整体高度控制在合理范围内，安装后不会突出过多占用设备周边的操作通道空间，同时预留了足够的线缆弯曲半径空间，避免预制连接器的线缆在插接位置出现过度弯折导致的线芯断裂。

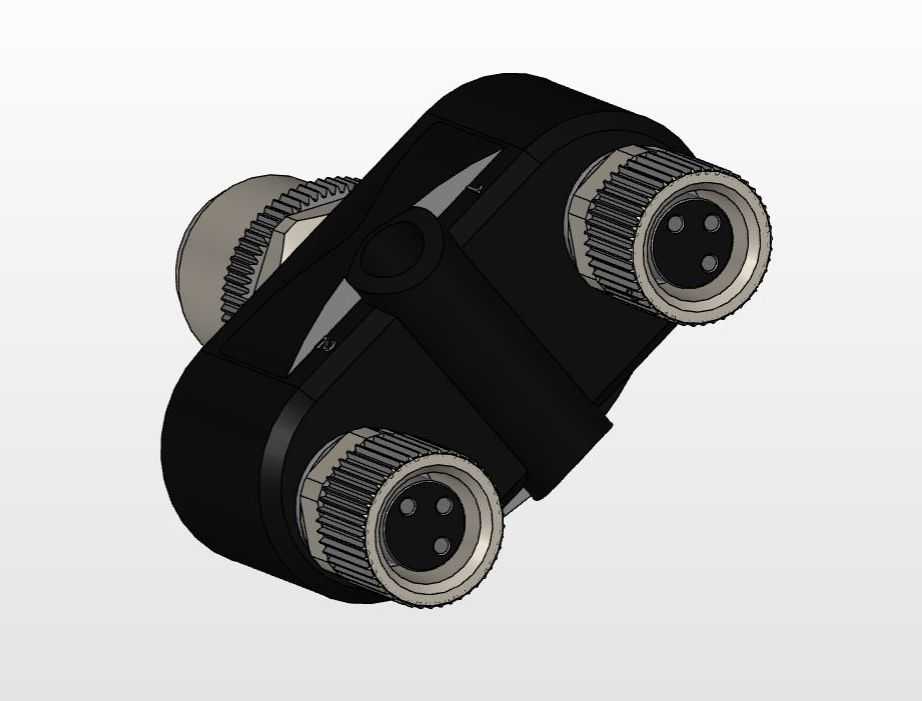

　　在结构细节设计上，每个插接端口的基座部分都做了加强筋处理，在反复插拔的受力工况下，端口根部不会出现开裂断裂的问题，基座内部的通路之间做了完全的隔离设计，不同通道之间不会出现信号串扰或者气路串气的问题。模块末端预留了总线衔接端口，可以直接通过预制总线电缆连接到上位控制站，不需要在模块端做复杂的接线，整个模块的装配全部采用卡扣加螺栓的固定方式，没有采用胶粘等不可拆卸的连接结构，后期如果单个端口出现损坏，可以单独更换端口组件，不需要整体更换整个模块，降低后期的维护成本。考虑到车间的温度变化工况，模块选用的工程塑料材质可以在-10℃到60℃的环境温度范围内稳定工作，不会因为低温脆化或者高温软化导致结构失效，材质本身具备一定的自润滑特性，快插结构的插拔寿命可以达到万次以上，满足产线长期频繁调整维护的使用需求。
