研华Apax-5002嵌入式工业控制器结构

　　做工业现场设备集成的工程师大多接触过这类紧凑型无风扇工控单元，这次拆解建模的研华Apax-5002机型，是面向严苛工业环境设计的嵌入式控制核心，在离散制造产线数据采集、设备状态监控、边缘侧逻辑运算场景里应用极广。不同于商用台式机的开放式结构，这款设备从外壳到接口布局都完全围绕工业现场的安装、运维、抗干扰需求设计。

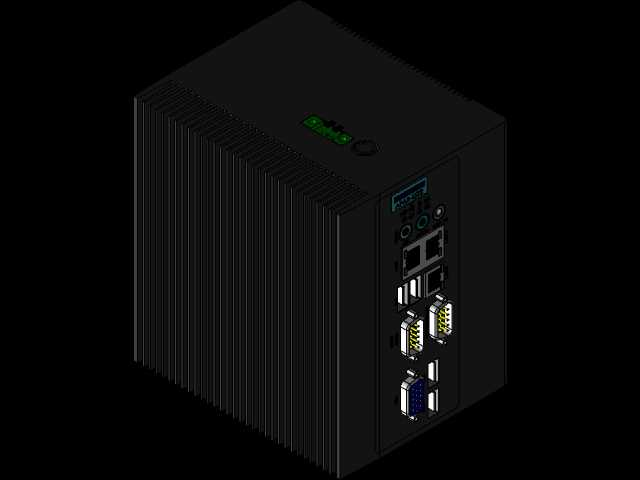

　　从外形结构来看，整机采用一体化挤压铝型材壳体，周身密布的散热鳍片直接和内部核心发热器件的导热垫贴合，完全取消了散热风扇设计，从根源上避免了工业现场粉尘、油雾进入设备内部的通道，也消除了风扇转动带来的机械故障点，适配多粉尘、高油污、宽温域的车间安装环境。整机为立方体紧凑结构，安装边界控制得十分克制，既可以通过背部挂耳直接固定在电控柜内的DIN导轨上，也能通过侧装支架固定在设备机架的预留位，不会占用过多柜内走线空间，对于空间局促的小型设备站、分布式采集节点来说，这种尺寸设计能大幅降低电控柜的选型成本。

　　接口布局集中在设备单侧端面，完全按照工业现场的接线运维习惯排布：最上方预留的状态指示灯区域，直接将电源、运行、通讯状态的指示窗做在壳体端面上，运维人员无需打开柜门就能直观判断设备运行状态；往下依次排布的双千兆以太网口，支持链路冗余和环网通讯，适配工业现场常用的Profinet、EtherNet/IP等工业总线协议，能同时连接上层MES系统和下层现场IO模块；两组串行通讯接口做了加固型螺丝锁付结构，避免设备运行过程中因振动导致通讯线缆脱落，可对接老式串口仪表、条码扫描枪等现场外设；多组USB接口兼顾了调试期的程序下载、外设扩展需求，最下方的视频输出接口可直接连接现场触控显示屏，做人机交互界面使用，无需额外配置显示转接设备。

　　建模过程中重点还原了壳体的散热结构细节：鳍片的间距、厚度完全按照实际散热需求设计，既保证足够的散热面积带走核心处理器、通讯模块的持续发热，又避免鳍片过密导致现场粉尘堆积影响散热效率；接口区域的开孔公差严格按照工业连接器的安装尺寸预留，每个接口的固定柱位、屏蔽层接触结构都做了还原，能直接用于后续的安装适配、柜体开孔设计参考。内部结构上，核心板卡采用分层堆叠设计，通过高可靠性板对板连接器连接，避免了金手指接触在振动环境下的松动风险，电源输入部分做了独立的屏蔽腔设计，隔绝工业现场的电源浪涌、电磁干扰对核心运算单元的影响。

　　这类嵌入式控制器在实际应用中，往往作为小型设备站的控制核心使用，比如在自动化装配工位上，它可以同时连接工位上的传感器、执行器，完成工位的逻辑控制，同时将生产数据上传至车间管控系统；在无人值守的户外监测站点，无风扇的结构设计能保证设备在-20℃到60℃的宽温环境下长期稳定运行，无需定期维护散热部件。建模时特意保留了壳体表面的阳极氧化层质感、接口处的金属屏蔽层结构细节，甚至连每个固定螺丝的沉孔位置都和实物完全一致，对于需要做设备集成方案、电控柜布局设计的工程师来说，这个模型可以直接导入装配体中做干涉检查、安装空间校验，不用再反复测量实物尺寸调整布局。

　　不同于通用商用计算机的设计思路，这款设备的所有结构设计都服务于工业场景的可靠性需求：没有多余的装饰性结构，每一处鳍片、每一个接口固定位、每一个安装挂耳的位置都经过实际应用验证，哪怕是壳体边角的倒角尺寸，都考虑了安装时的操作安全，避免锋利边角划伤接线人员。在做三维建模时，没有刻意简化散热鳍片的细节，因为在做热仿真分析时，鳍片的实际尺寸直接影响仿真结果的准确性，完整保留这些结构，能让模型直接用于后续的热设计验证、结构强度校核工作，而不仅仅是做外观展示使用。
