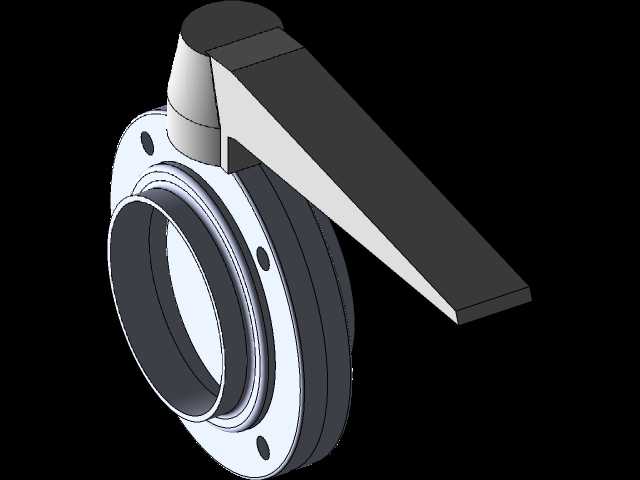

手柄式不锈钢对夹蝶阀结构设计

　　这款手柄驱动的不锈钢蝶阀，核心适配公称通径2又1/2英寸的工业管路场景，在食品加工、市政给排水、轻度腐蚀化工流体输送、暖通空调循环水系统中都有广泛应用，主要承担管路介质的通断与流量调节功能，相比同通径的闸阀、截止阀，结构长度更短，安装占用空间更小，启闭操作的行程也更短，现场运维人员扳动手柄即可完成90度回转动作，快速实现阀门状态切换。从结构设计逻辑来看，这款蝶阀采用对夹式安装结构，阀体本身不带法兰凸缘，安装时直接夹在管路两端的配对法兰之间，依靠法兰螺栓的预紧力完成密封固定，这种设计能大幅降低阀体自身的重量与材料消耗，同时缩短阀门的整体轴向尺寸，适合安装空间局促的管路改造场景。阀体与过流部件采用304不锈钢材质，能够耐受常规水基介质、

　　弱酸弱碱类流体的腐蚀，同时满足食品级接触要求，在饮品生产、净水处理管路中可以避免锈蚀污染介质。驱动部分采用杠杆式长手柄设计，手柄的力臂长度经过匹配计算，操作人员无需借助额外工具，仅靠手部力量即可克服阀座与蝶板的密封摩擦力完成启闭，手柄根部设置有限位结构，能够精准卡定在全开、全关两个极限位置，避免操作过位导致密封面磨损或者阀杆扭矩过载。密封结构采用软质阀座包覆设计，蝶板边缘与橡胶类阀座紧密贴合，在低压管路工况下可以实现零泄漏截断，相比金属硬密封蝶阀，启闭扭矩更小，密封性能更优，适合常温、低压的洁净流体输送场景。从安装边界尺寸来看，这款蝶阀的轴向结构长度符合对夹蝶阀的通用尺寸规范，两端法兰连接的螺栓孔位置与同压力等级的法兰标准匹配，

　　安装时无需额外调整管路间距，直接对位穿入螺栓即可完成固定；阀杆的中心高度与手柄回转半径经过校核，安装后手柄的操作空间不会与周边管路、支架产生干涉，现场安装时不需要预留过大的操作净空。蝶板的流道设计采用流线型轮廓，阀门全开状态下蝶板与流道方向平行，介质流经时的流阻系数远低于截止阀，能够降低管路输送的泵组能耗，减少流体紊流产生的振动与噪音。在结构细节处理上，阀杆与阀体的配合部位设置有耐磨轴套，长期反复启闭过程中可以减少阀杆的磨损，延长阀门的维护周期，手柄与阀杆的连接采用扁方定位结构，装配时无需复杂的键连接，拆装维护更加便捷，同时能够保证扭矩传递的可靠性，不会出现手柄空转的问题。这款蝶阀的设计充分兼顾了现场操作的便捷性、

　　安装的适配性与工况的通用性，没有冗余的复杂结构，所有零部件的结构都面向批量加工与快速装配优化，阀体的不锈钢板材冲压成型工艺适配性好，加工工序少，制造成本可控，同时能够满足多数常规工业流体管路的使用需求，在中小通径的低压管路系统中，是兼顾成本与可靠性的优选截断类阀门方案。
