气动驱动不锈钢对夹式蝶阀结构设计

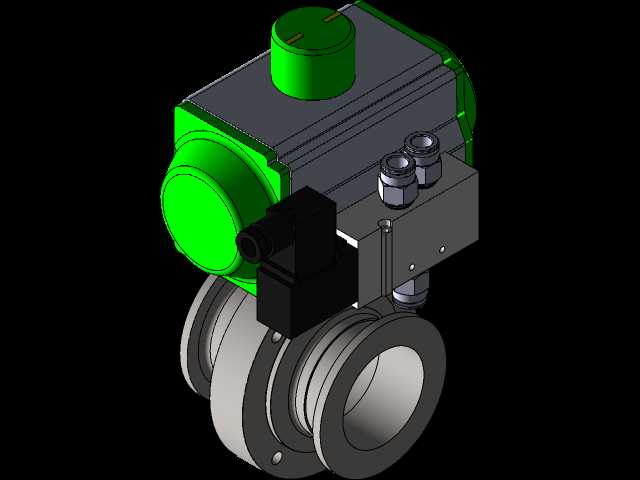

　　这款带气动执行机构的蝶阀，核心适配2又1/2英寸通径的洁净流体管路，阀体采用304不锈钢材质打造，主要面向食品加工、生物医药、精细化工这类对管路洁净度、耐腐蚀性有明确要求的工况场景，在纯水输送、腐蚀性介质截断、洁净物料管路切换环节都能稳定发挥作用。从结构设计逻辑来看，整套阀门采用气动执行器直连阀杆的布局，没有额外的传动连杆结构，能最大程度压缩执行端的响应滞后，气源接入后执行器内部的活塞结构直接带动阀杆做90度回转，即可完成蝶板的全开与全关动作，相比蜗轮蜗杆驱动的手动蝶阀，开关动作耗时能压缩到1秒以内，完全适配自动化产线里的远程通断控制需求。执行器顶部预留了阀位指示的凸起结构，现场巡检人员不用拆解设备，

　　站在管路旁就能直观判断当前阀门的开关状态，避免误操作风险；执行器侧面集成的电磁阀接线模块，采用侧装式布局，接线口朝向斜下方，能避免车间冲洗、管路凝露产生的积水顺着接线缝隙渗入电磁阀内部，提升潮湿工况下的电气可靠性。阀体部分采用对夹式连接结构，安装时不需要在阀体上加工额外的法兰凸缘，直接将阀体夹在两端管路的法兰片之间，穿入螺栓紧固即可完成安装，相比法兰式蝶阀能减少近三分之一的轴向安装尺寸，在布局紧凑的管廊、设备夹层里能大幅节省安装空间；阀体内腔的流道做了圆弧过渡处理，蝶板边缘和阀座的密封面采用整周贴合设计，全开状态下蝶板和流道方向平行，介质流经时的流阻系数仅为0.2左右，远低于同通径截止阀的流阻，能有效降低管路输送过程中的压力损失，

　　减少泵送系统的能耗。设计阶段针对安装边界做了明确的尺寸约束：执行器部分的最大外轮廓宽度控制在160毫米以内，阀体部分的轴向厚度不超过60毫米，执行器顶部距离阀体流道中心的高度控制在210毫米以内，能适配市面上绝大多数标准2.5寸法兰的安装间距，不需要对现有管路做切割改造就能直接替换原有手动阀门。密封结构上，阀座采用嵌入式安装设计，不需要借助额外的粘接剂就能固定在阀体内壁，后期维护更换密封件时，只需要拆开执行器和阀体的连接螺栓，抽出阀杆和蝶板就能直接更换阀座，维护全程不需要把整个阀体从管路上拆下来，能大幅缩短产线停机维护的时间。气动执行器的气源接口采用标准内螺纹设计，适配车间常规的8毫米气动气管快插接头，

　　不需要额外加工转换接头就能完成气源管路的连接；执行器内部的活塞密封采用耐磨橡胶材质，正常工况下的开关寿命能达到百万次级，完全满足工业场景长期连续运行的需求。针对洁净工况的使用需求，阀体所有和介质接触的表面都做了精抛处理，表面粗糙度能达到Ra0.8以下，没有卫生死角，不容易残留介质，能满足CIP在线清洗的要求，不会在管路内滋生细菌影响物料品质。整套结构在建模时充分考虑了装配干涉问题，执行器和阀体的连接支架采用一体化铸造结构，阀杆和执行器输出轴采用方榫连接，既保证了传动扭矩的可靠传递，也避免了长期回转过程中出现连接松脱的问题；蝶板和阀杆的连接采用无销结构，没有穿透蝶板的固定销钉，进一步减少了流道内的缝隙残留，提升了密封可靠性的同时也更适配洁净流体的输送要求。
