PKP-32 3P克劳斯巴尼默接线端子结构

　　在工业电气柜、成套配电设备、现场控制箱的布线作业里，这类面板式三相接线端子是柜体内外线路转接的核心连接件，承担着动力线路分接、固定、绝缘防护的核心作用，很多现场施工的电工都接触过类似结构，只是不同品牌的锁紧结构、安装尺寸有细微差异。从实际使用场景来看，这类端子主要用在需要在设备面板上预留外接动力接口的场合，比如小型工业设备的电源输入端口、检修临时接电端口、分线盒的出线转接位置，相比直接将线缆引入设备内部接线，面板安装式的端子可以把接线作业区域隔离在面板外侧，既减少开盖接线的繁琐，也能避免接线时工具误碰柜内带电部件的风险。

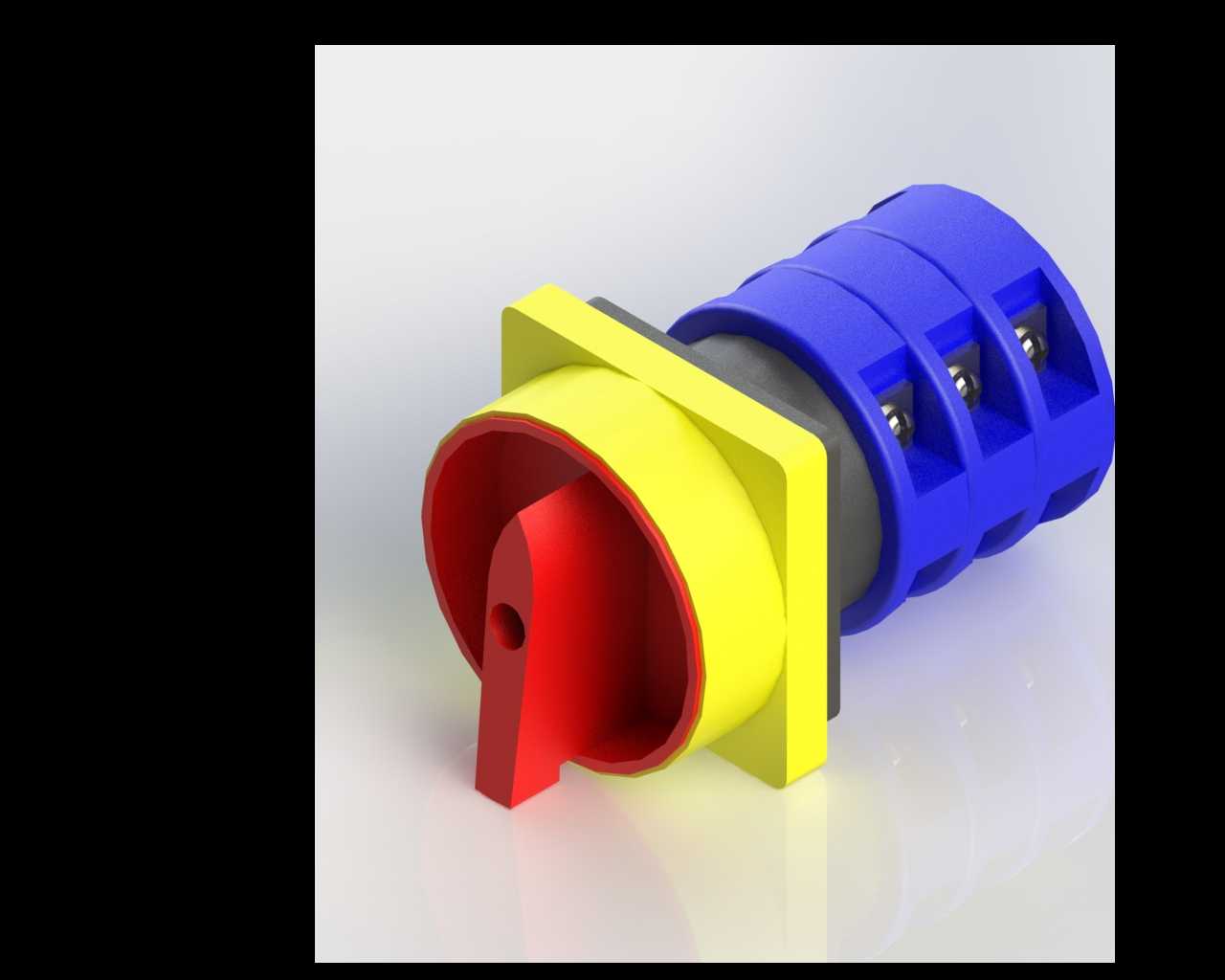

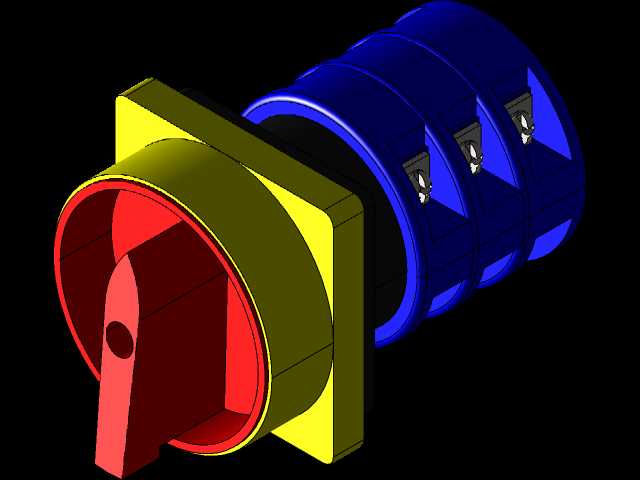

　　从结构设计来看，这款端子采用前后分体式的装配结构，前端的法兰安装边是方形结构，刚好卡在面板开孔位置，不需要额外的固定支架，从面板后侧拧上配套的锁紧圈就能完成固定，安装效率比螺丝固定式的端子高很多，日常维护拆卸也方便。前端的红色防护罩是绝缘阻燃材质，罩体上预留的缺口是线缆接入的导向位，接线时不需要完全拆下防护盖，把剥好的线缆从缺口位置插入对应的接线孔，拧紧后侧蓝色绝缘座内的锁紧螺丝就能完成固定，三个接线位呈等距排布，相间距符合低压配电的安全间隙要求，不会因为电压差出现飞弧、击穿的问题。

　　蓝色的主体绝缘座采用的是耐温阻燃的工程塑料材质，内部嵌装了三个铜质导电嵌件，每个嵌件上都加工了内螺纹孔，配套的紧定螺丝从绝缘座上方的孔位拧入，直接压接在插入的线缆线芯上，这种压接结构的接触电阻小，大电流通过时不会因为接触不良出现发热烧蚀的问题，相比弹簧式的接线端子，螺丝压接的结构更适合多股硬线的连接，现场接线不需要额外压接冷压端子，剥线后直接插入就能锁紧，适配现场施工的灵活需求。黄色的法兰安装边和红色前端护罩、蓝色主体绝缘座之间都设计了卡扣定位结构，装配时不需要涂胶或者额外固定，依靠卡扣的过盈配合就能实现各部件的相对固定，同时各部件的结合面都做了止口结构，能够阻挡日常使用中的灰尘、溅水进入端子内部，适配车间、户外配电箱等多尘、潮湿的使用场景。

　　从安装边界尺寸来看，这款端子的方形法兰边边长适配标准的32mm面板开孔，安装时只需要在面板上开出对应尺寸的圆孔，把端子从面板前侧插入，后侧用配套的塑料锁紧螺母旋紧在端子主体的外螺纹上，就能把端子牢牢固定在面板上，法兰边和面板之间可以加装橡胶密封垫，进一步提升防护等级。三个接线位的孔径适配6-16平方的多股铜芯线缆，能够承载额定电流范围内的三相动力传输，日常使用中如果出现接线位烧蚀的问题，只需要更换整个端子模块，不需要改动柜内的布线结构，维护成本很低。

　　设计这类端子的时候，首先要考虑的是绝缘性能，不同电位的导电部件之间的爬电距离、电气间隙必须满足低压电气的安全标准，所以三个蓝色绝缘座之间的分隔筋做了加高处理，既增加了爬电距离，也能在接线时引导线缆对准对应的接线孔，避免线缆插错位导致的相间短路。其次是操作便利性，上方的紧定螺丝位置刚好对应常规螺丝刀的操作角度，接线时不需要歪着螺丝刀找孔位，即使是在空间狭小的配电箱内，也能快速完成接线作业。前端的红色护罩除了绝缘防护的作用，还能作为相序标识的载体，日常使用中可以在护罩上标注对应的L1、L2、L3相序标记，避免接线时相序接反导致设备反转。另外，整个端子的外部没有裸露的金属部件，即使在接线完成后误碰到端子外部，也不会有触电的风险，安全防护等级满足工业现场的使用要求。

　　很多刚入行的结构工程师在设计这类面板安装连接件的时候，容易忽略安装法兰的厚度和面板开孔的公差配合，要么法兰太薄导致锁紧后端子容易晃动，要么开孔公差放得太大导致端子安装后偏斜，这款端子的法兰厚度做了3mm的加强设计，即使是1-2mm厚度的薄钢板面板，锁紧后也不会出现法兰变形的问题，同时端子主体和面板开孔的配合间隙控制在0.5mm以内，安装后不会出现明显的偏斜，和面板的贴合度很好。另外，内部导电嵌件的固定方式也做了优化，铜嵌件是注塑的时候直接嵌在绝缘座内部的，不会因为多次拧动紧定螺丝导致嵌件松动、转动，相比后期压入的嵌件结构，注塑嵌件的抗扭强度更高，使用寿命更长，即使反复接线拆线，也不会出现嵌件脱落的问题。
