pKP32 2P克劳斯尼默转换开关结构

　　在低压配电回路、小型设备控制工位的现场布线场景里，这类两极转换开关的出镜率一直不低，尤其是设备操作面板上的电源通断、小功率回路切换工位，经常能看到同结构产品的应用。不同于大电流等级的框架式开关，这类面板安装式的转换开关，核心是在有限的面板开孔空间里，实现两回路的可靠通断与档位自锁，避免现场操作人员误碰导致的回路误动作。

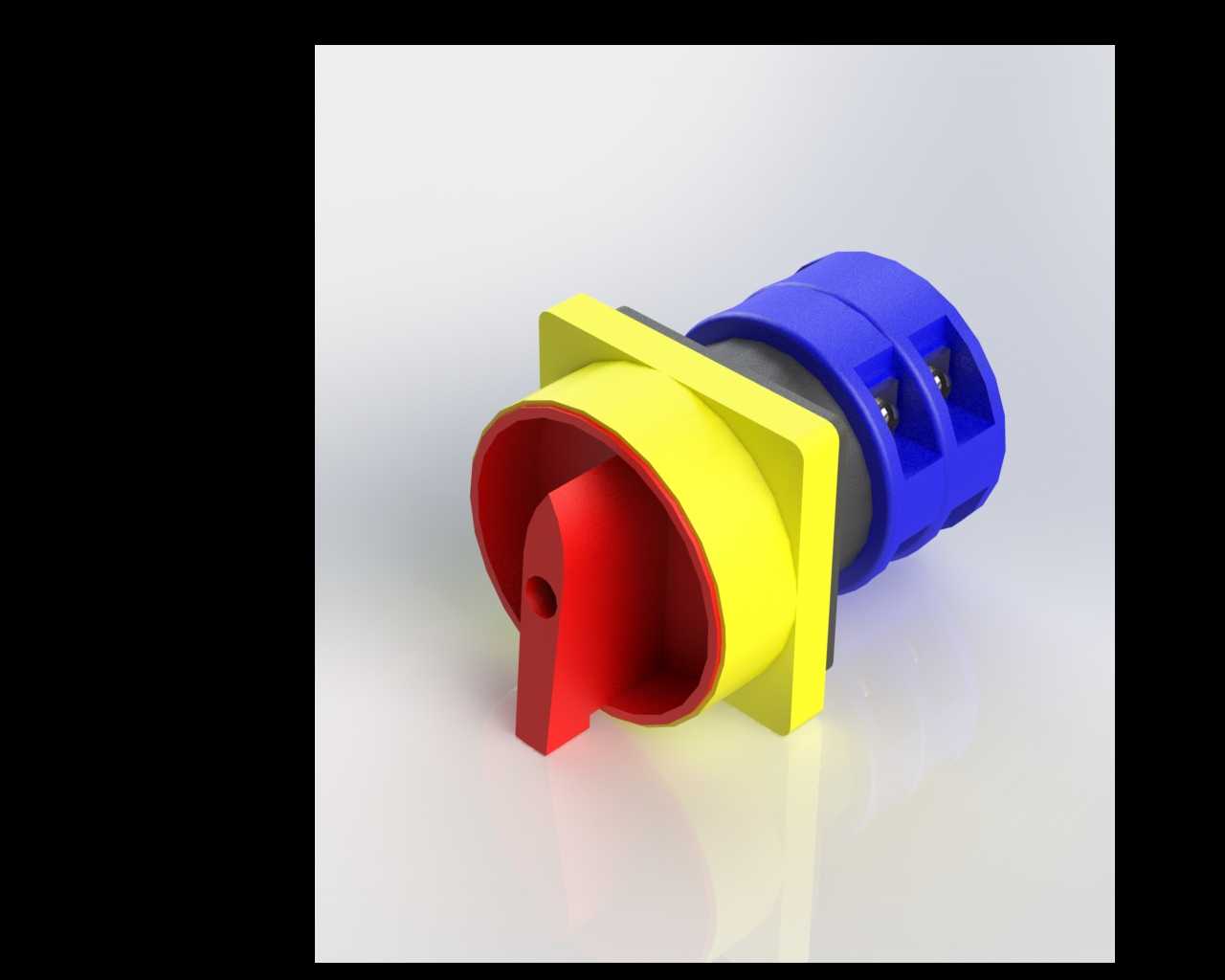

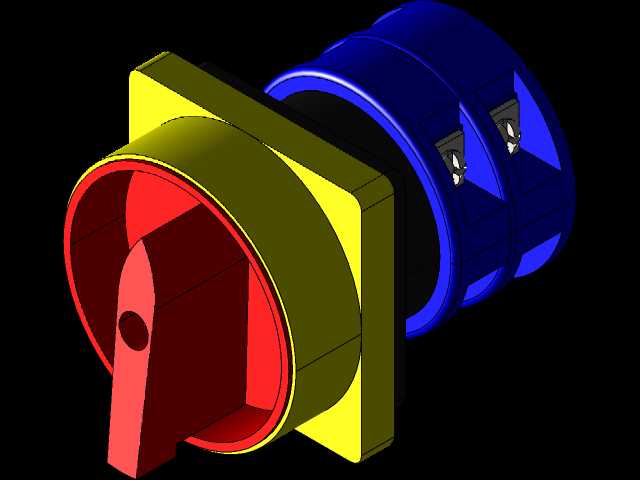

　　从结构设计逻辑来看，这款开关采用了三段式拼接的壳体结构，前端的红色操作拨柄直接嵌装在黄色安装基座的内腔里，拨柄的转轴部分和内部的动触头组件做了同轴联动设计，拨动手柄时的转动行程直接对应内部触头的闭合与断开位置，没有多余的传动连杆，既压缩了整体的轴向长度，也减少了传动环节的卡滞风险。黄色的方形安装法兰是整个开关的安装基准面，法兰上预留的安装卡位刚好适配标准面板开孔尺寸，安装时不需要额外的固定支架，直接从面板正面推入开孔后，靠法兰后侧的弹性卡扣就能卡在面板背面，配合法兰面和面板之间的密封垫，还能实现基础的面板防护，避免现场的粉尘、切削液溅入开关内部。

　　后端的蓝色绝缘壳体是静触头与接线端子的容纳腔，两回路的静触头分别嵌装在壳体内对应的定位槽里，触头之间的绝缘隔断和壳体是一体注塑成型的，不需要额外加装绝缘隔板，既提升了装配效率，也避免了隔板移位导致的极间绝缘失效问题。接线端的螺丝孔位做了下沉式设计，接线时导线插入端子腔后，拧紧压线螺丝就能完成导线固定，端子腔的开口方向和开关轴向垂直，现场布线时不需要弯折大线径导线就能完成接线，适配设备内部的走线空间。

　　从实际使用的功能特性来看，这款两极开关在断开位置时，动触头和两组静触头之间的电气间隙满足低压电器的绝缘要求，不会因为回路侧的感应电压导致输出端带电；拨到闭合位置时，动触头的接触压力靠内部的弹簧结构保持，即使设备运行中有小幅振动，也不会出现触头虚接、发热的问题。操作拨柄的红色和安装基座的黄色做了高对比度配色，现场操作人员在距离面板一两米的位置就能快速识别开关位置，避免在设备巡检时误判电源通断状态。

　　考虑到面板安装的边界限制，这款开关的整体轴向长度控制得比较紧凑，安装到面板上之后，面板后侧的突出长度不会占用过多柜内空间，即使是布线密度比较高的小型控制盒，也能和旁边的按钮、指示灯留出足够的安全布线距离。安装法兰的方形尺寸刚好覆盖面板开孔的边缘，不会因为开孔的微小误差导致开关安装后出现歪斜，法兰边缘的倒角设计也能避免安装时刮伤操作人员的手部。

　　在结构细节的处理上，操作拨柄的受力位置做了圆弧过渡，频繁扳动开关时不会硌手，拨柄和基座之间的配合间隙控制得比较小，既不会因为间隙过大导致拨柄晃动，也不会因为间隙过小在温度变化时出现卡滞。内部的触头组件采用了模块化的装配思路，两回路的触头组件可以独立装配，生产过程中如果检测到单回路触头接触不良，不需要拆解整个开关就能更换对应组件，降低了生产装配的返修成本。后端壳体的外表面做了防滑的筋条设计，安装时如果需要拧紧接线端子，手部握持后端壳体时不会打滑，方便现场接线操作。

　　这类开关在实际选型时，除了要匹配回路的额定电流、电压参数，还要确认面板开孔尺寸和开关的安装法兰尺寸匹配，同时要根据使用场景的防护需求，选择对应密封等级的配件。这款开关的结构设计刚好覆盖了大多数小型设备控制、低压配电支路的通断需求，没有多余的冗余功能，结构紧凑可靠，安装维护都比较便捷，是工业现场低压控制回路里非常实用的基础元件。
