PKP32 1p型KRAUS NIMER凸轮开关结构

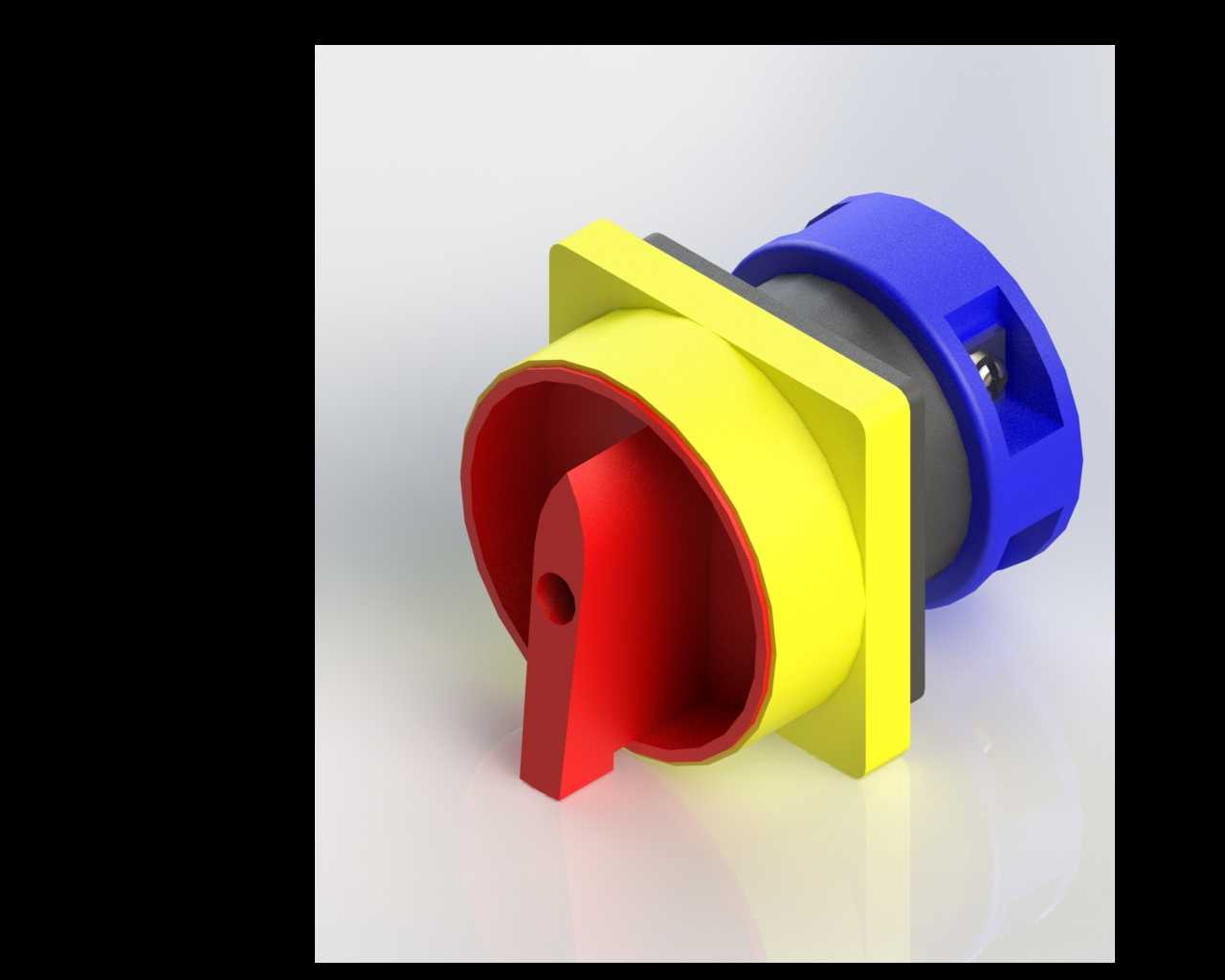

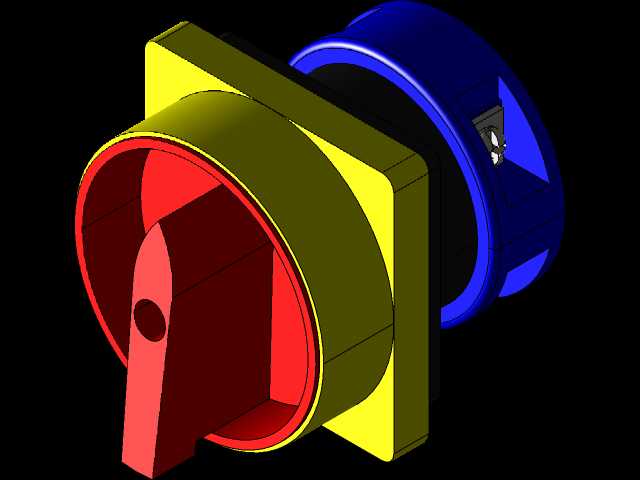

　　这款单极凸轮开关主要应用在低压配电回路、小型设备控制回路中，承担回路通断、小功率负载切换的功能，常见于机床操作面板、小型自动化设备的本地控制端、检修电源箱的回路分合点位，相比普通翘板开关，它的带载分合能力更强，操作手感有明确的档位卡位，能避免误操作带来的回路误通断问题。从结构设计来看，这款开关采用法兰式安装结构，前端的黄色方形法兰是安装基准面，安装时直接卡入预制的面板方孔，依靠法兰背面的卡扣或者配套的锁紧螺母就能完成固定，不需要额外设计复杂的安装支架，面板开孔尺寸适配常规的工业控制盒开孔标准，安装后法兰面和操作面板贴合紧密，能达到基础的防尘防护效果。前端红色的操作拨柄是外露操作部件，拨柄上预留的小孔是用来加装锁具的，在设备检修、

　　回路断电的状态下，可以通过挂锁把拨柄锁定在分闸位置，避免无关人员误合开关引发安全事故，拨柄的操作角度有明确的档位限位，分合两个位置的转动角度清晰，操作时能通过手感明确感知档位到位状态，不会出现停在中间位置导致的触头虚接问题。中间的黄色基座部分是开关的主体支撑结构，内部容纳凸轮机构、动触头组件、静触头接线端，基座采用高强度绝缘工程塑料材质，既保证了带电部件之间的绝缘距离，也有足够的结构强度承受操作时的扭转力，不会因为多次操作出现基座开裂、部件移位的问题。后端的蓝色端盖是触头组件的防护外壳，端盖上预留的槽位是接线操作空间，接线时不需要拆下端盖，直接从端盖的槽位伸入就能完成导线的压接固定，端盖和基座之间采用卡扣式连接，

　　装配和后期维护拆解都很方便，内部的触头采用银合金材质，能承受频繁的分合操作，降低触头烧蚀的概率，延长开关的使用寿命。在实际选型应用中，这款单极开关适合控制单相小功率负载，比如小型风机、指示灯回路、电磁阀的通断控制，它的安装边界很明确，法兰后方的主体部分直径小于法兰的方形边长，嵌入面板安装后，面板后方需要预留的深度空间不大，适合在内部空间紧凑的小型控制盒、操作站上使用，不会和盒内的布线、其他电气元件产生空间干涉。设计这款开关的三维模型时，重点还原了各个部件的装配关系，法兰的安装卡位尺寸、拨柄的操作转动范围、后端接线端的位置都按照实物的实际尺寸建模，能直接用来做控制面板的开孔设计、操作站的布局干涉检查，

　　不需要再反复核对实物尺寸调整安装位置，在做设备的电气布局三维设计时，可以直接调用这个模型完成整体装配，验证安装空间是否充足，操作拨柄的转动范围内是否有其他部件阻挡，提前规避装配阶段才发现的空间干涉问题。从结构可靠性来看，这款开关的凸轮机构藏在黄色基座内部，操作拨柄转动时带动凸轮转动，凸轮的轮廓推动动触头完成和静触头的接触与分离，这种结构的分合速度和操作速度无关，能保证触头快速分合，减少拉弧对触头的损伤，相比直接拨动触头的开关结构，它的电寿命更长，更适合需要频繁操作的工业场景。外露的操作部件颜色做了明确区分，红色拨柄对应分合操作，黄色法兰和基座、蓝色端盖的颜色区分也方便现场运维人员快速识别元件类型，在密集布置元件的控制面板上，能快速定位到这个开关的位置，提升运维操作的效率。
