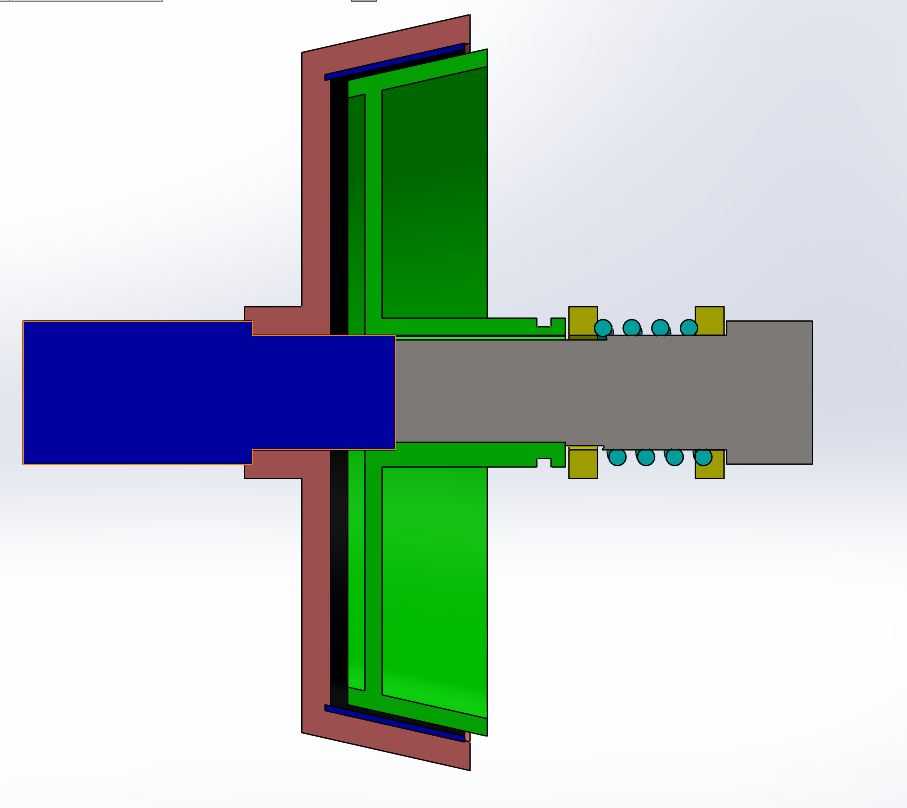

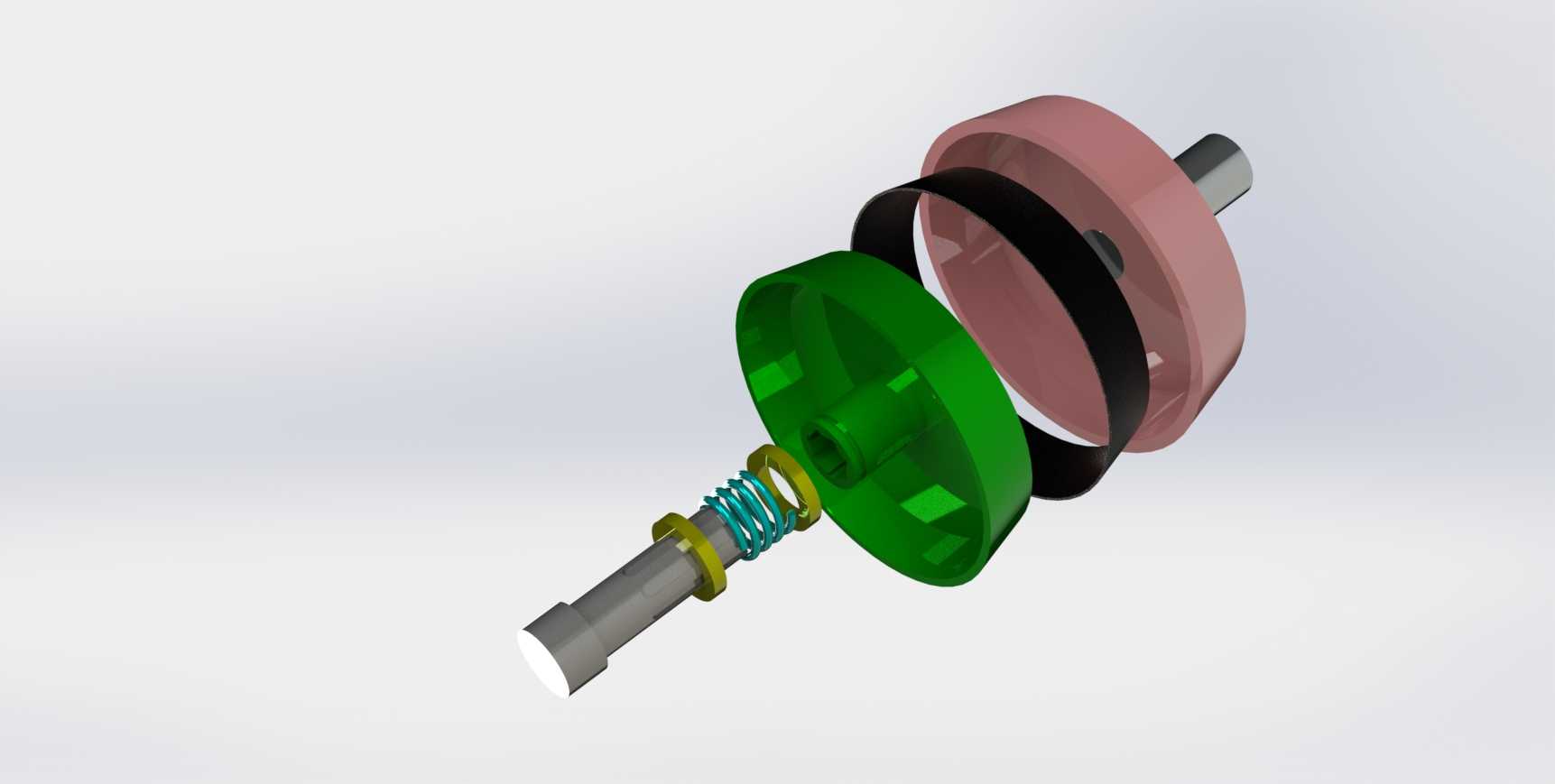

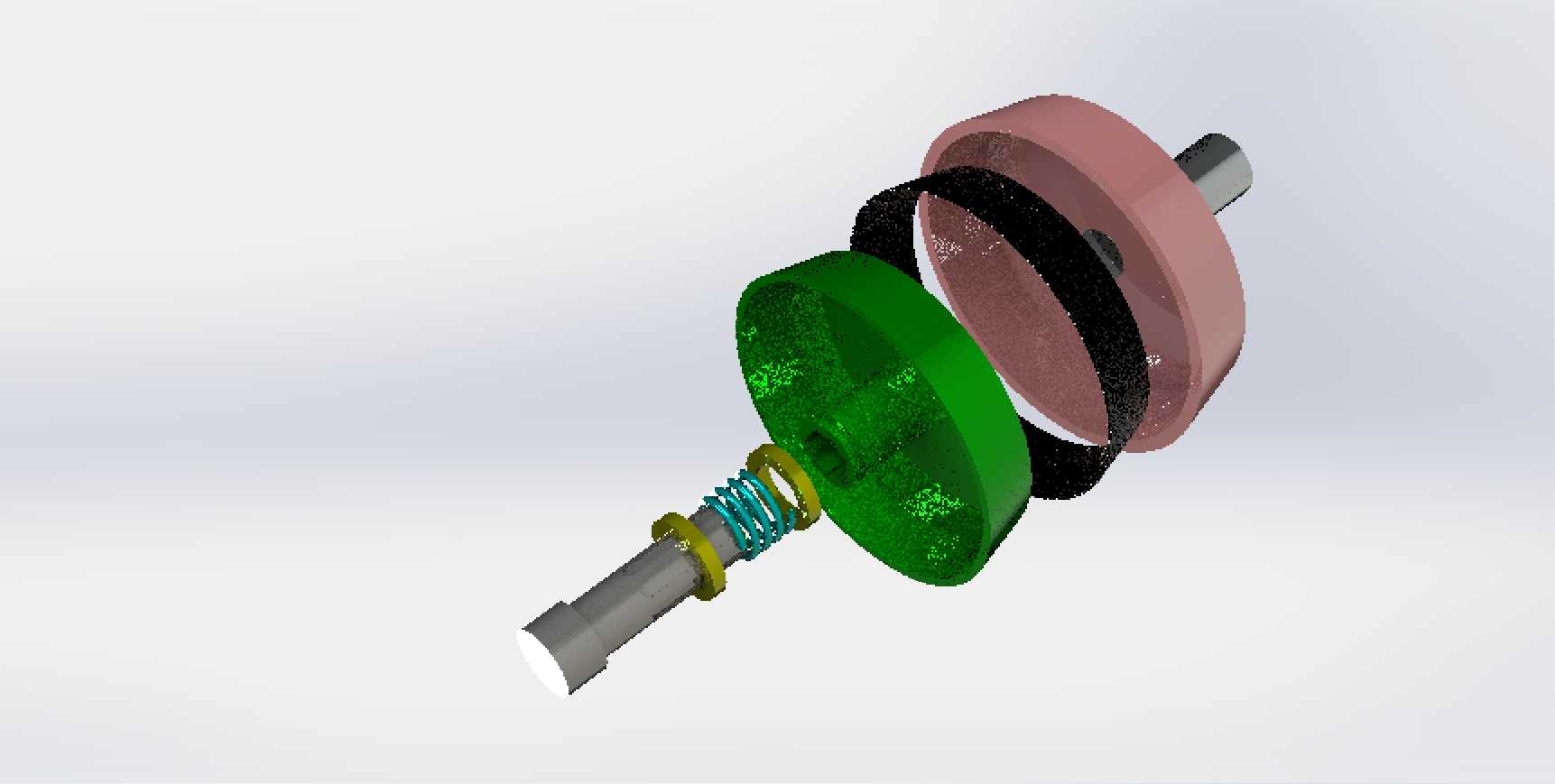

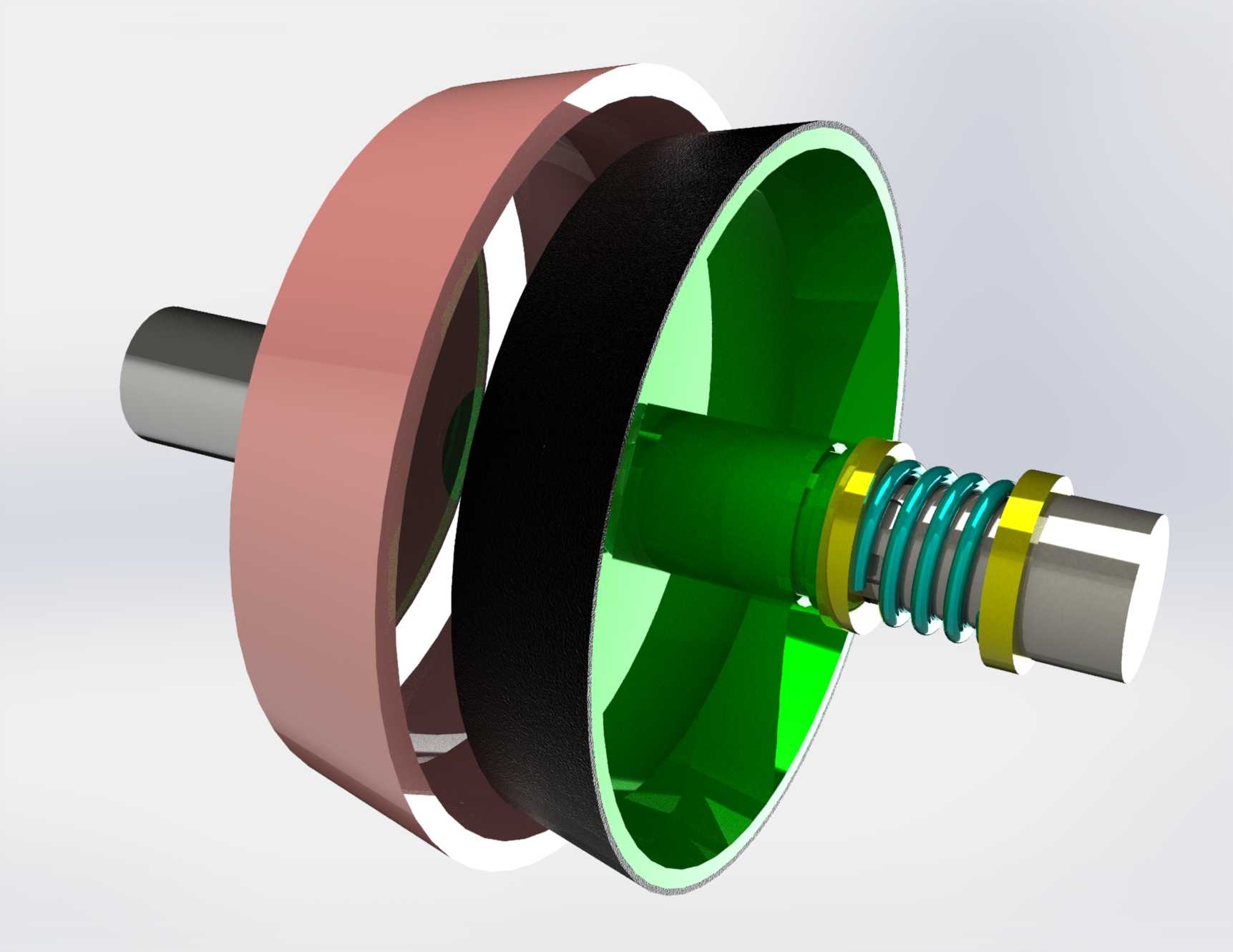

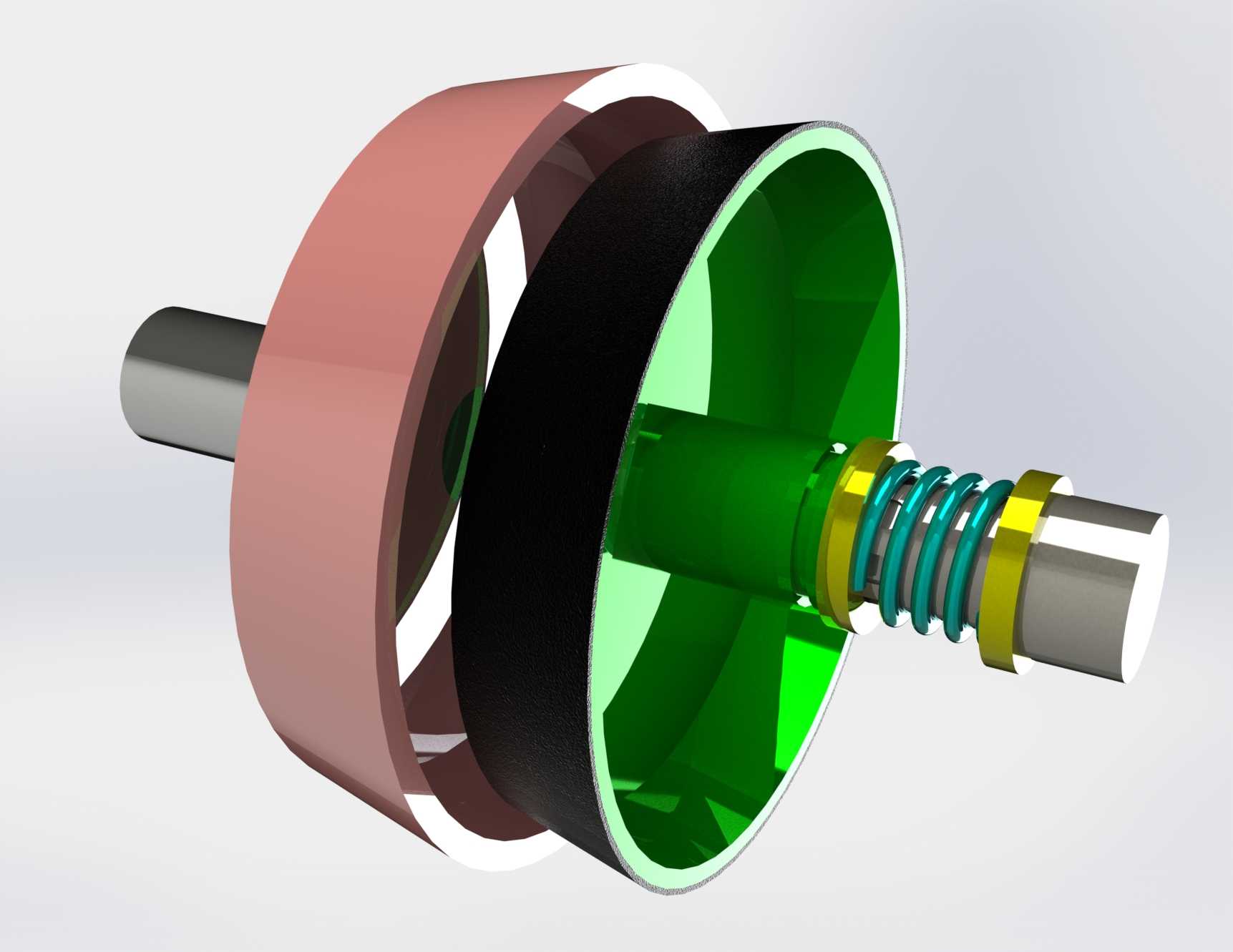

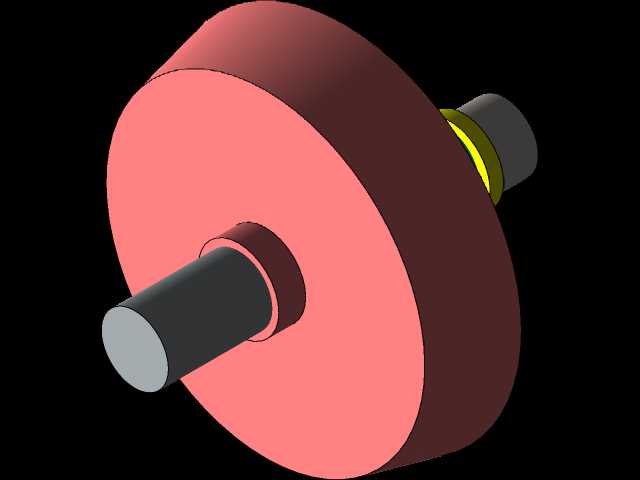

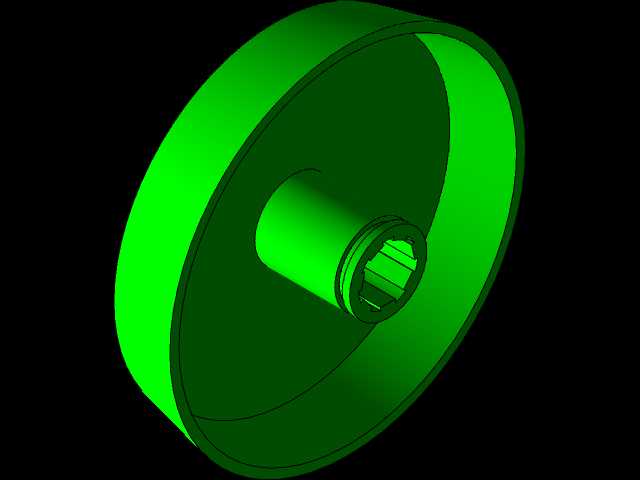

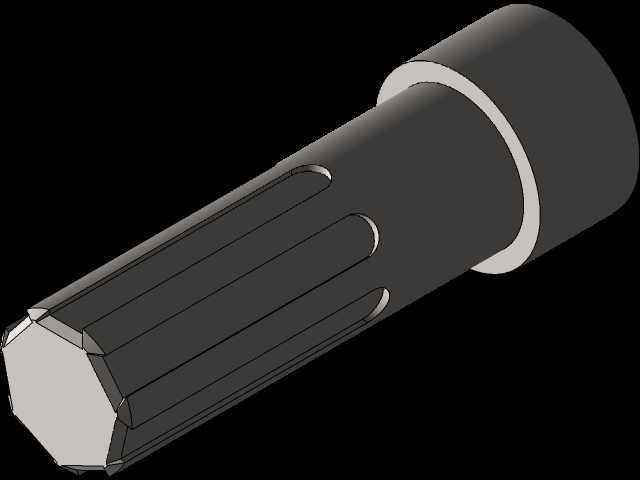

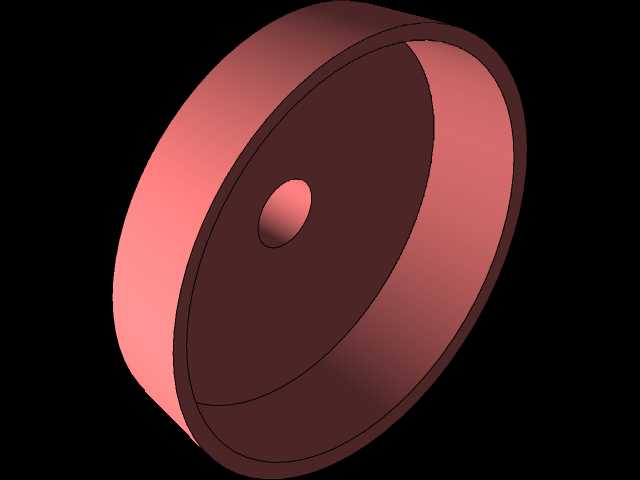

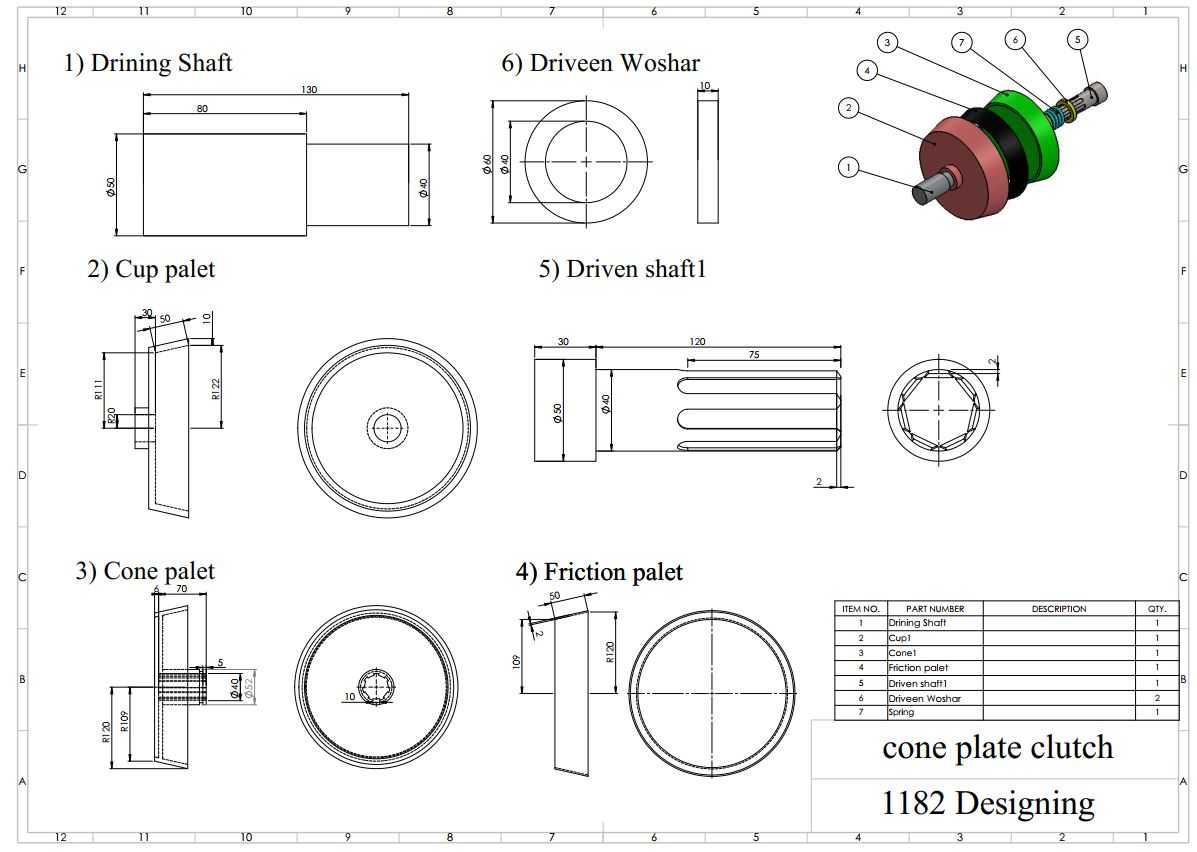

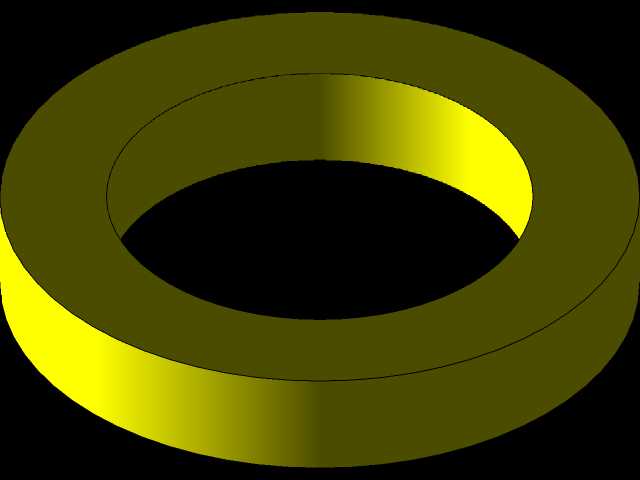

这类锥盘离合结构常出现在中小功率传动链路里,比如轻工输送线的动力接驳端、小型农机的动力切换单元、台式加工设备的主轴启停段,靠锥面摩擦实现扭矩传递与动力通断,相比平盘摩擦离合,相同轴向压紧力下能传递更大扭矩,结构也更紧凑,不需要额外布置大直径的摩擦片组。从结构上看,主动端的锥盘与输入轴做周向固定,可沿轴向小范围滑移,从动端的内锥面部件与输出轴刚性连接,中间的螺旋压缩弹簧套在输出轴的轴段上,两端靠轴用挡圈和轴肩定位,常态下弹簧提供轴向推力,让主动锥盘的外锥面与从动件的内锥面紧密压合,依靠锥面间的静摩擦力传递扭矩,当需要切断动力时,通过外部拨叉推动主动锥盘克服弹簧力轴向滑移,锥面脱离接触即可中断动力传输。

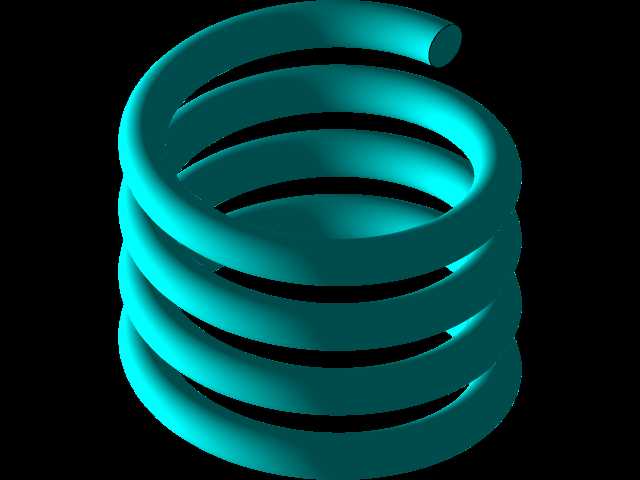

设计这类结构时首先要确定锥面的半锥角,角度过小会导致离合分离时卡滞,脱开行程需要做的很长,角度过大则需要的轴向压紧力成倍提升,会加重弹簧负载与拨叉操作力,常规应用里半锥角多取12度到18度之间,兼顾自锁性与脱开顺畅度。锥面的接触率要控制在85%以上,建模时需要做配合面的公差匹配,主动锥盘的外锥面粗糙度要低于Ra1.6,从动内锥面可稍放宽但不能超过Ra3.2,避免摩擦系数波动导致传递扭矩不稳定。安装边界上,输入轴与输出轴要保证同轴度公差在0.05mm以内,否则锥面会出现偏磨,局部接触应力过大导致早期磨损,轴上的弹簧安装段要做退刀槽处理,避免弹簧端部与轴肩直角处干涉,弹簧的预压缩量要根据传递的额定扭矩计算,保证额定负载下锥面不打滑,
同时最大压缩量不能超过弹簧的极限压缩行程,避免弹簧压并失效。轴向尺寸上,整个离合组件的安装长度要预留3到5mm的调整间隙,方便装配时调整锥面的贴合间隙,径向尺寸上从动锥盘的外径要比安装位置的腔体单边留2mm以上的间隙,避免运转时与周边固定件刮蹭。实际应用里,这类结构不需要额外的润滑管路,锥面多采用耐磨合金铸铁或者粉末冶金材料,维护成本低,在频繁启停的中小扭矩工况下可靠性表现优于齿式离合器,接合过程更平顺,不会出现打齿问题,建模时需要注意弹簧的旋向与轴的转向匹配,避免弹簧在传递扭矩时出现旋松导致预紧力下降,锥盘与轴的连接采用平键周向固定,键槽的位置要避开锥面的受力区域,避免应力集中导致锥盘开裂。
