法兰联轴器连接组件结构设计方案

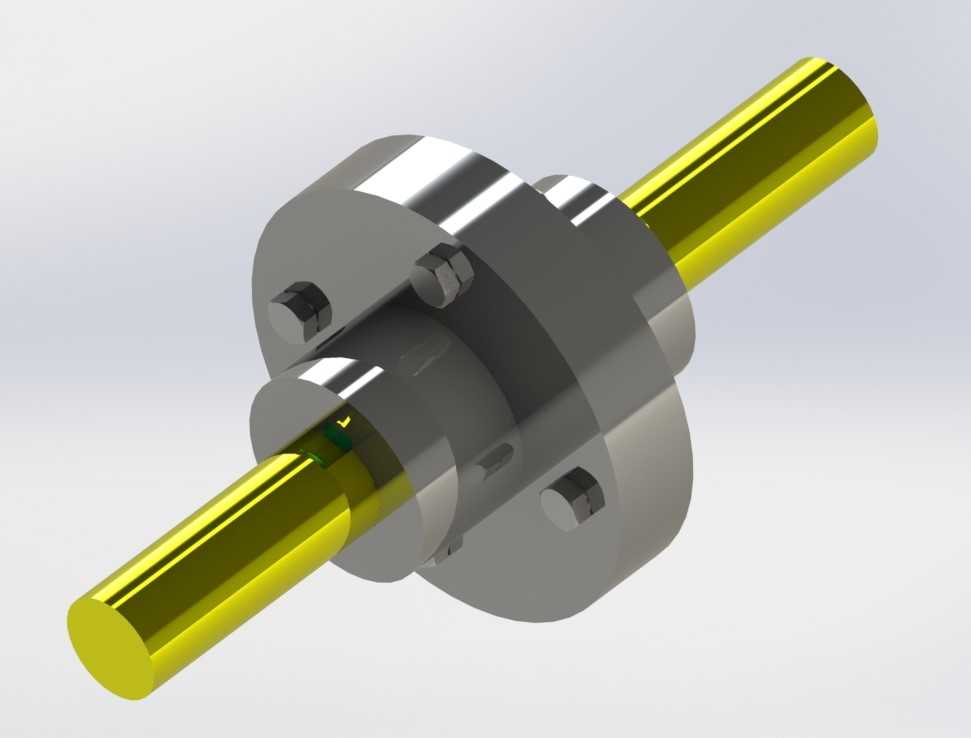

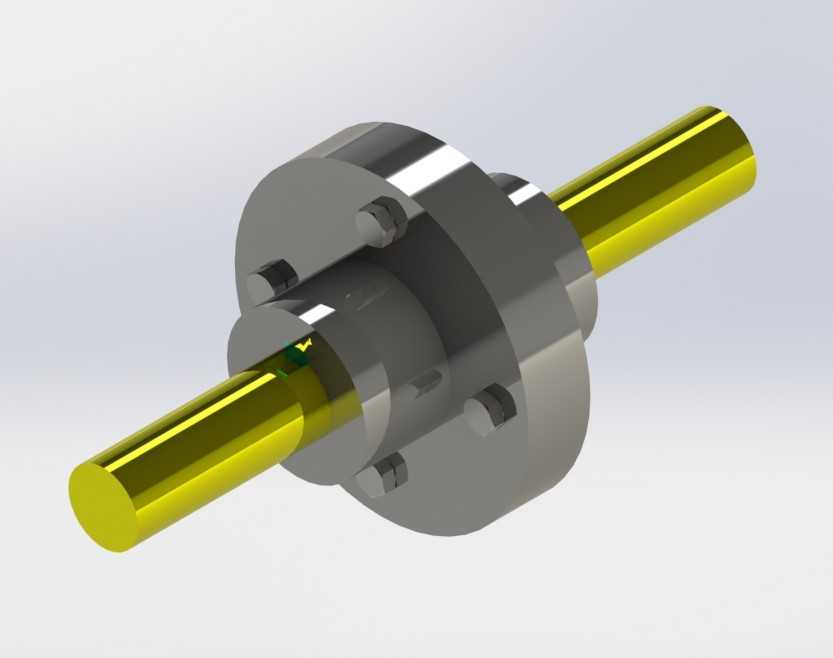

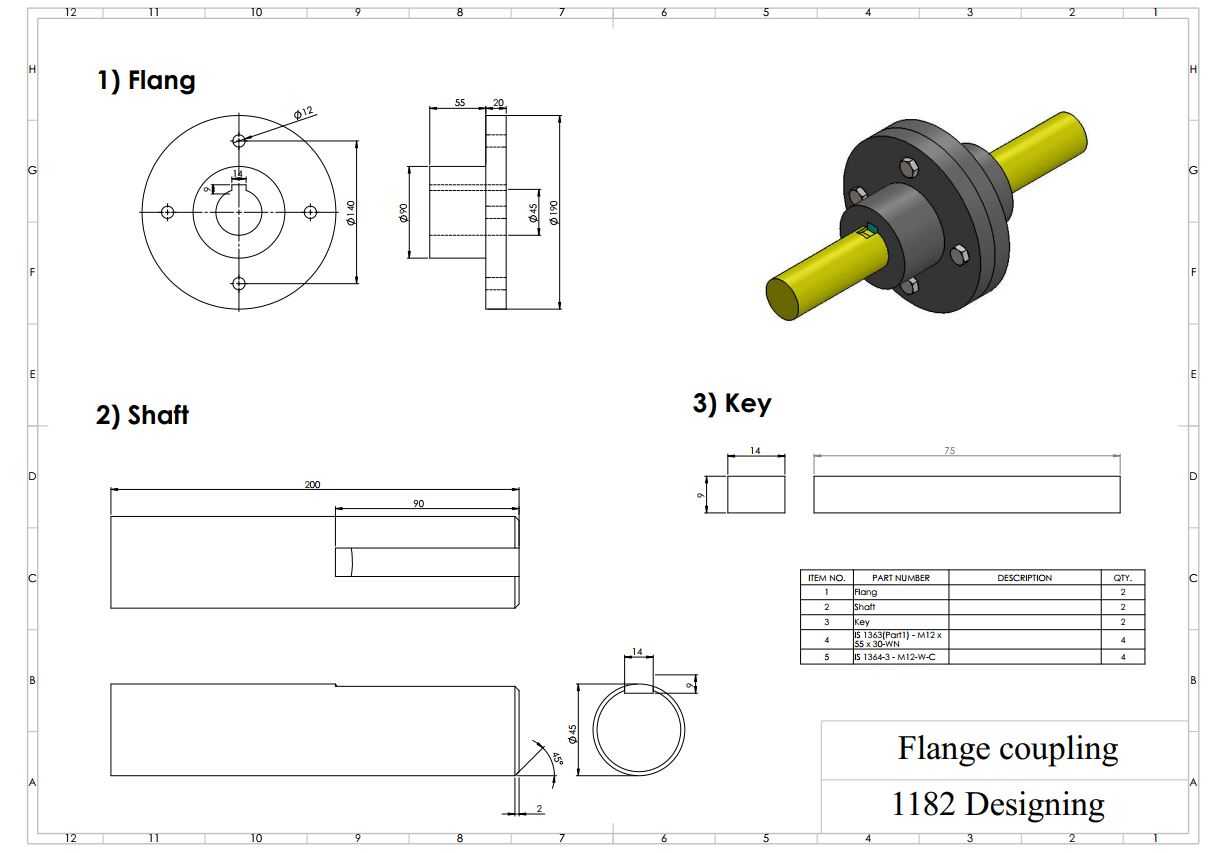

　　在常规工业传动场景中，轴系的同轴连接是动力传递环节最常见的结构需求，这类法兰连接组件主要用于两根独立轴段的刚性对接，常见于中小型输送设备、通用泵组、轻工机械的动力输出与负载输入端的衔接位置，相比其他联轴器结构，法兰式对接的刚性更强，传动扭矩承载冗余更高，适合转速平稳、无大幅径向冲击的传动工况。整套组件拆分为法兰盘、连接轴、平键三个核心零件，设计时首先要匹配对接轴的直径公差，法兰盘的内孔与轴段采用过渡配合，保证装配后无径向窜动，法兰端面的螺栓孔采用圆周均布设计，孔位的位置度公差控制在0.05mm以内，避免对接时出现螺栓卡滞、两轴段同轴度超差的问题。法兰盘的凸台止口是保证两轴对中的核心结构，止口的配合公差选用H7/js6，

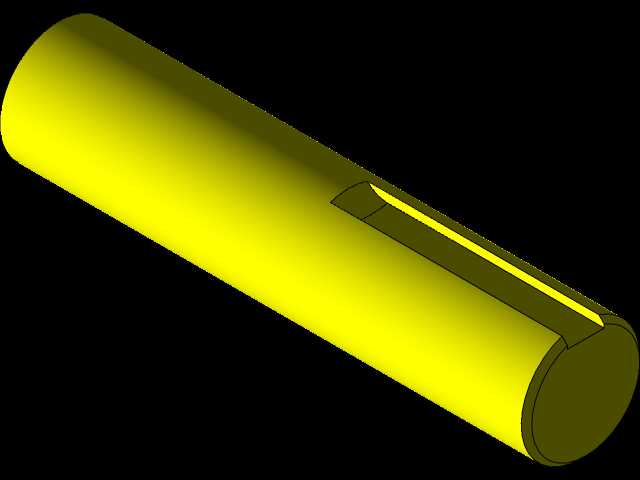

　　装配时止口嵌入对接法兰的凹槽内，无需反复调整即可保证两轴的同轴度要求，降低现场安装的调试难度。连接轴的设计需要兼顾传动扭矩与装配空间，轴端的倒角设计为15度，方便装配时顺利穿入法兰内孔，轴上的键槽尺寸匹配标准平键规格，键槽的对称度公差控制在0.03mm，保证平键装配后两侧受力均匀，避免传动时出现键侧挤压磨损。平键作为扭矩传递的核心受力件，选用矩形截面结构，长度匹配法兰轮毂的宽度，装配后键的顶面与法兰键槽顶面预留0.1-0.2mm的间隙，避免过定位导致的装配卡滞。从安装边界来看，整套组件装配完成后，法兰盘的外圆直径决定了径向安装空间需求，设计时需要预留至少10mm的径向操作空间，方便螺栓的拧紧作业，

　　轴段的伸出长度需要匹配负载端的安装深度，避免轴端顶死或者配合长度不足导致的连接失效。实际应用中，这类法兰连接组件不具备补偿径向、角向偏差的能力，因此安装时需要保证两对接轴的同轴度偏差不超过0.03mm，否则运行时会产生额外的径向载荷，加速轴承与密封件的磨损。设计过程中，法兰盘的厚度需要根据额定传动扭矩核算，螺栓的数量与规格同样按照扭矩载荷选型，常规中小扭矩场景下选用4-6颗普通六角头螺栓即可满足强度要求，若应用在重载传动场景，则需要铰制孔螺栓来承担横向剪切力，提升连接可靠性。轴段的台阶设计用于轴向定位，轴肩抵靠法兰端面时，可限制法兰的轴向窜动，无需额外添加轴向固定件，简化整体结构。整套结构的零件全部采用常规机械加工工艺即可生产，

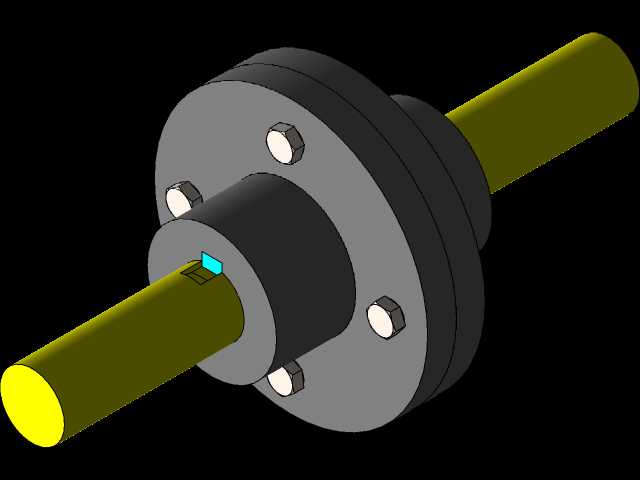

　　法兰盘采用圆钢下料后车削成型，螺栓孔与键槽通过铣削、钻削加工完成，连接轴采用车削加铣键槽工艺，平键可直接选用标准件，整体加工成本低，后期维护更换方便，当某一零件出现磨损时，可单独拆卸更换，无需报废整套组件。在三维建模过程中，需要重点验证各零件的装配干涉情况，特别是平键与键槽的配合间隙、螺栓穿入法兰孔后的剩余长度、轴肩与法兰端面的贴合度，避免实际加工后出现装配问题。建模时法兰盘的端面粗糙度要求控制在Ra3.2以内，保证对接时端面贴合紧密，无间隙存在，防止传动时产生端面微动磨损。对于有密封需求的应用场景，可在法兰对接端面加装密封垫片，既可以填补端面的微小加工误差，也能防止粉尘、水汽进入连接位置，保护配合面不受腐蚀。
