凸轮操作式工业选择开关三维结构设计

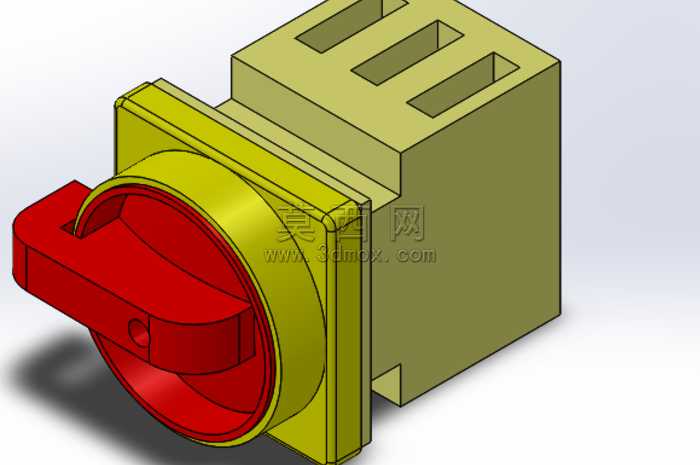

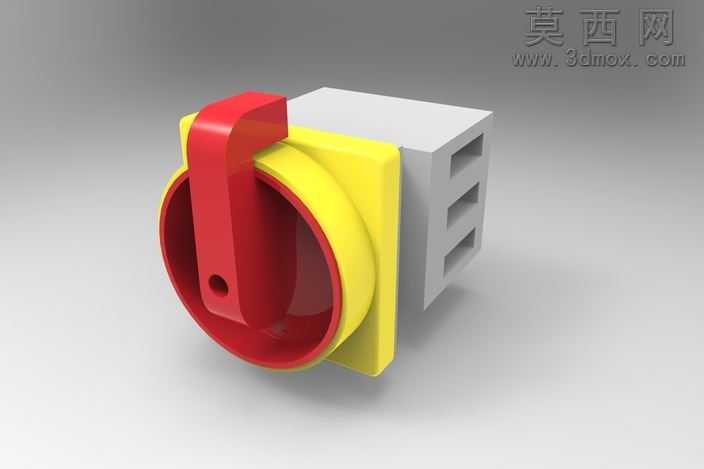

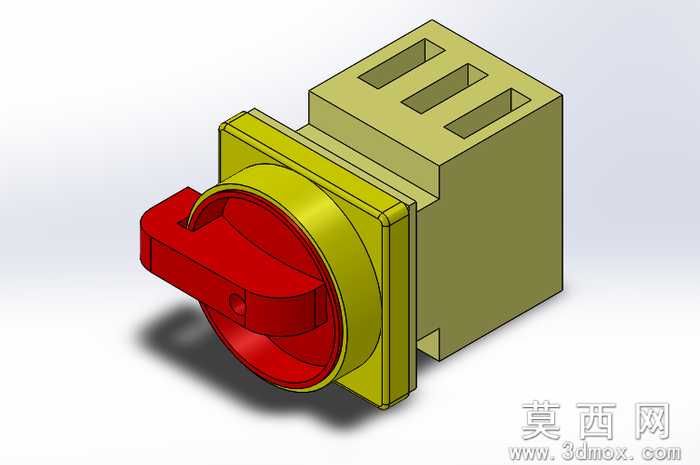

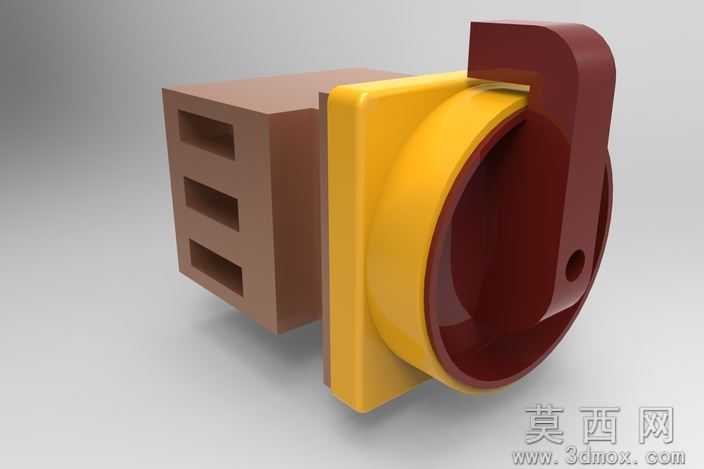

本作品为工业控制场景常用的凸轮操作式选择开关三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循工业电气元件的实际尺寸规范与装配逻辑，完整还原了该类开关的全部结构细节。模型整体分为基座主体、操作旋钮、内部卡位结构三个核心模块，建模阶段首先通过草图绘制勾勒出方形安装基座的轮廓，采用拉伸凸台命令生成基座主体结构，针对基座上部的三个定位卡槽，采用切除拉伸命令精准加工出卡槽的深度与倒角细节，保证卡槽尺寸与实际工业安装标准完全匹配，确保后续虚拟装配时能够还原真实的安装适配效果。操作旋钮部分采用回转类零件建模思路，先绘制旋钮的半剖面轮廓，通过旋转凸台命令生成旋钮的环形基体，针对旋钮外侧的红色操作手柄，采用多段线绘制手柄的握持轮廓，通过拉伸与圆角命令处理手柄的边缘过渡，还原操作手柄的人体工学握持弧度，同时在旋钮内侧设计了与基座卡位结构匹配的凸榫结构，保证旋钮转动时能够带动内部触点结构完成档位切换。材质与渲染阶段，针对基座部分赋予哑光橄榄绿工程塑料材质，调整材质的粗糙度与反光参数，还原工业级酚醛树脂基座的磨砂质感；操作旋钮的红色手柄部分赋予高饱和度亮面红色工程塑料材质，添加轻微的反光效果模拟实际产品的警示色外观，旋钮与基座衔接的环形结构赋予亮黄色工程塑料材质，通过色彩区分不同功能部件，提升模型的辨识度。结构设计上还原了该类开关的档位限位逻辑，基座与旋钮的衔接处设计了环形卡位槽，旋钮内侧的凸点能够在卡位槽内滑动，实现多档位切换时的定位手感，模型各部件之间保留了真实的装配间隙，能够通过软件的运动仿真功能模拟旋钮转动切换档位的完整过程，可用于电气控制柜装配演示、低压电器教学演示、工业控制场景可视化展示等场景。建模过程中对所有棱角处都添加了符合工业生产标准的圆角特征，避免尖锐棱角带来的安全隐患，同时还原了实际产品的注塑工艺特征，所有结构均满足开模生产的工艺要求，不存在无法加工的倒扣或薄壁结构，模型的尺寸比例完全参照同类型工业开关的实际参数设定，可直接用于虚拟装配、产品展示、教学培训等多个领域。
