伯恩斯方形多圈可调电位器三维建模

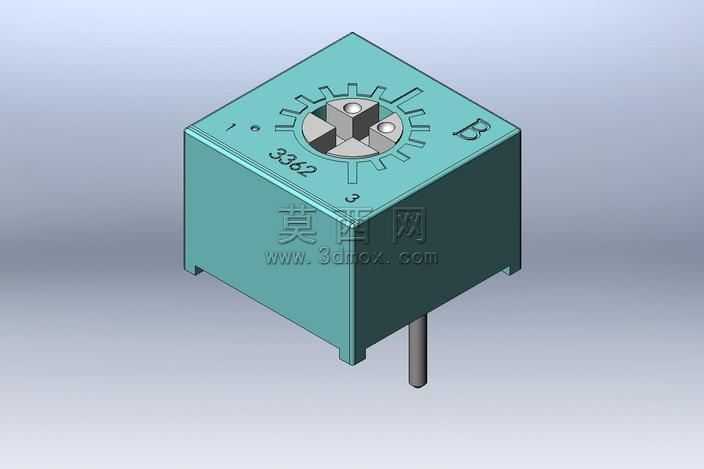

本模型为伯恩斯3362系列方形多圈可调电位器的三维参数化建模成果，建模过程严格参照该型号电位器的实物尺寸规范与结构特征开展，首先通过基准面定位确定电位器立方体主体的长宽高比例，以拉伸凸台命令构建出规整的塑壳主体结构，还原产品方正的外观形态。针对顶部调节区域，建模时先绘制中心调节轴的截面轮廓，通过拉伸与切除组合命令做出十字调节槽结构，再围绕调节轴绘制环形刻度标识与档位限位结构，精准还原多圈电位器顶部的调节交互特征，同时在顶面对应位置蚀刻型号标识与档位数字，还原实物的标识细节。引脚部分采用拉伸命令构建直插式引脚结构，准确定位引脚在壳体底部的伸出位置与长度尺寸，还原直插封装的安装特征。材质渲染阶段，为塑壳主体赋予哑光青绿色工程塑料材质，模拟酚醛塑壳的磨砂质感与低反光特性，调节金属部件赋予哑光镍镀层金属材质，还原金属调节件的细腻金属光泽，引脚部分赋予锡铅镀层的亮银色金属材质，区分不同部件的材质差异。建模过程中对壳体底部的安装定位缺口、壳体棱边的微小倒角都做了精细化还原，避免尖锐直角的失真问题，整体结构完全匹配实物的装配逻辑，各部件的配合间隙都按照实物公差做了对应设置，既保证模型外观的还原度，也可用于电子设备整机装配的布局干涉检查、PCB封装适配验证等场景，模型结构规整，特征树逻辑清晰，可根据同系列不同阻值型号的参数快速调整对应标识内容，具备良好的参数化复用性。
