欧标屋顶式通风吸引装置结构设计

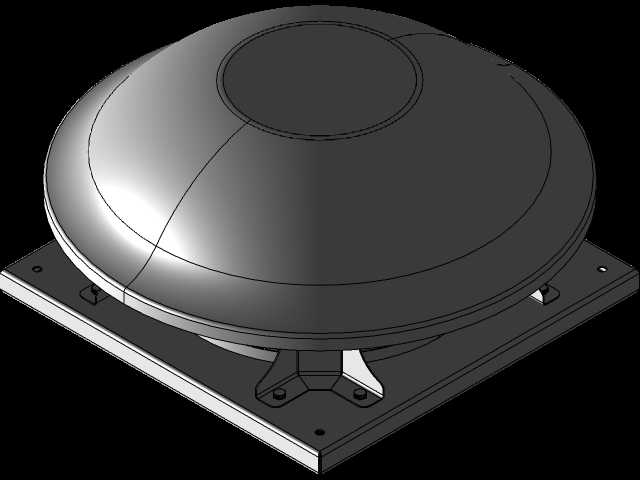

　　在工业厂房、大型商业建筑的屋面通风系统设计中，屋顶式吸引装置是衔接室内排风管网与室外大气的核心功能部件，这类设备的选型与结构设计直接决定整个排风系统的压损控制、防雨水倒灌能力以及长期运行的结构可靠性。不同于普通屋面风帽的被动排风逻辑，这款吸引装置依托屋面安装的高度优势，利用自然风掠过设备出口形成的负压效应，叠加室内排风管道的正压输送，可在低能耗前提下实现稳定的气流抽吸效果，尤其适用于大跨度生产车间的焊接烟尘集中排放、餐饮集中商业体的厨房油烟高位排放、仓储建筑的湿热空气置换等场景，能够避免低位排风带来的废气回流、异味散逸等问题。从结构设计逻辑来看，这款装置的整体轮廓采用流线型弧面过渡，没有突兀的直角折边，

　　一方面是为了降低屋面高空环境下的风阻系数，减少强风天气下设备承受的风荷载，避免连接部位出现疲劳松动；另一方面，弧面结构可以引导外部气流在设备出口处形成稳定的负压区，强化对管道内气流的抽吸作用，相比直筒式风帽能提升15%左右的排风效率。设备的下部连接段采用标准法兰接口设计，可直接适配市面主流规格的圆形排风管道，安装时不需要额外制作变径转接件，法兰盘上预留的螺栓孔位做了长圆槽处理，能够抵消屋面施工时管道安装的位置偏差，降低现场安装的对位难度。在安装边界的尺寸控制上，设备的底座投影尺寸充分考虑了常规屋面预留洞的通用规格，不需要对既有建筑的屋面结构做额外开凿，底座边缘设置了一体化的防水翻边，安装时配合屋面防水卷材的上翻包覆，

　　可从结构根源上杜绝雨水顺着连接缝隙渗入室内的问题，不需要额外加装防雨罩等附属配件。设备内部设置了导流锥结构，能够将管道内垂直向上输送的气流均匀分散到四周的排出口，避免气流直上冲击设备顶部产生的涡流压损，同时导流锥的曲面设计可以让落在设备顶部的雨水顺着内壁导流到底座的排水槽，经由预设的排水孔排出到屋面，不会出现积水渗漏的情况。在材料选型的结构适配设计上，整个壳体的壁厚做了梯度优化，迎风面的壳体厚度略高于背风面，在保证整体结构强度的前提下控制设备自重，降低屋面的荷载负担，壳体之间的连接采用咬合折边加密封胶填缝的工艺，相比传统的焊接连接，不会出现焊缝锈蚀导致的结构失效问题，也更适合沿海高盐雾、高湿度区域的长期使用。

　　针对北方多积雪区域的使用需求，设备的顶部承压结构做了加强设计，能够承受常规厚度积雪的静荷载，不会出现顶部凹陷变形的问题，排出口的格栅间隙经过反复校核，既可以避免较大体积的杂物、鸟类进入排风管道，又不会因为间隙过小导致排风阻力上升，格栅的倾斜角度设置为45度，可让落在格栅上的落叶、积灰自然滑落，减少日常运维的清理频次。在实际工程应用中，这类屋顶吸引装置往往和室内的排风支管、干管以及末端的除尘、油烟净化设备配套使用，设备的阻力特性需要和整个管网的压力曲线匹配，这款装置的内部流道经过顺滑处理，局部阻力系数控制在较低区间，不会成为整个排风系统的压损瓶颈，能够降低前端排风机的选型压头需求，间接减少系统的运行能耗。很多设计人员在选型时容易忽略屋面设备的风致振动问题，这款装置的底座设置了加强筋结构，和屋面基础连接后整体固有频率避开了常规自然风的脉动频率区间，不会在强风天气下产生共振异响，也不会因为长期振动导致连接螺栓松动、防水密封层开裂。设备的整体高度控制也充分考虑了屋面的美观要求，不会因为设备过高影响建筑屋面的整体视觉效果，同时排出口的高度高于屋面常规的避雷带、检修 walkway 高度，排出的废气可以快速被高空气流稀释，不会在屋面区域形成废气滞留区，影响屋面检修人员的作业环境。
