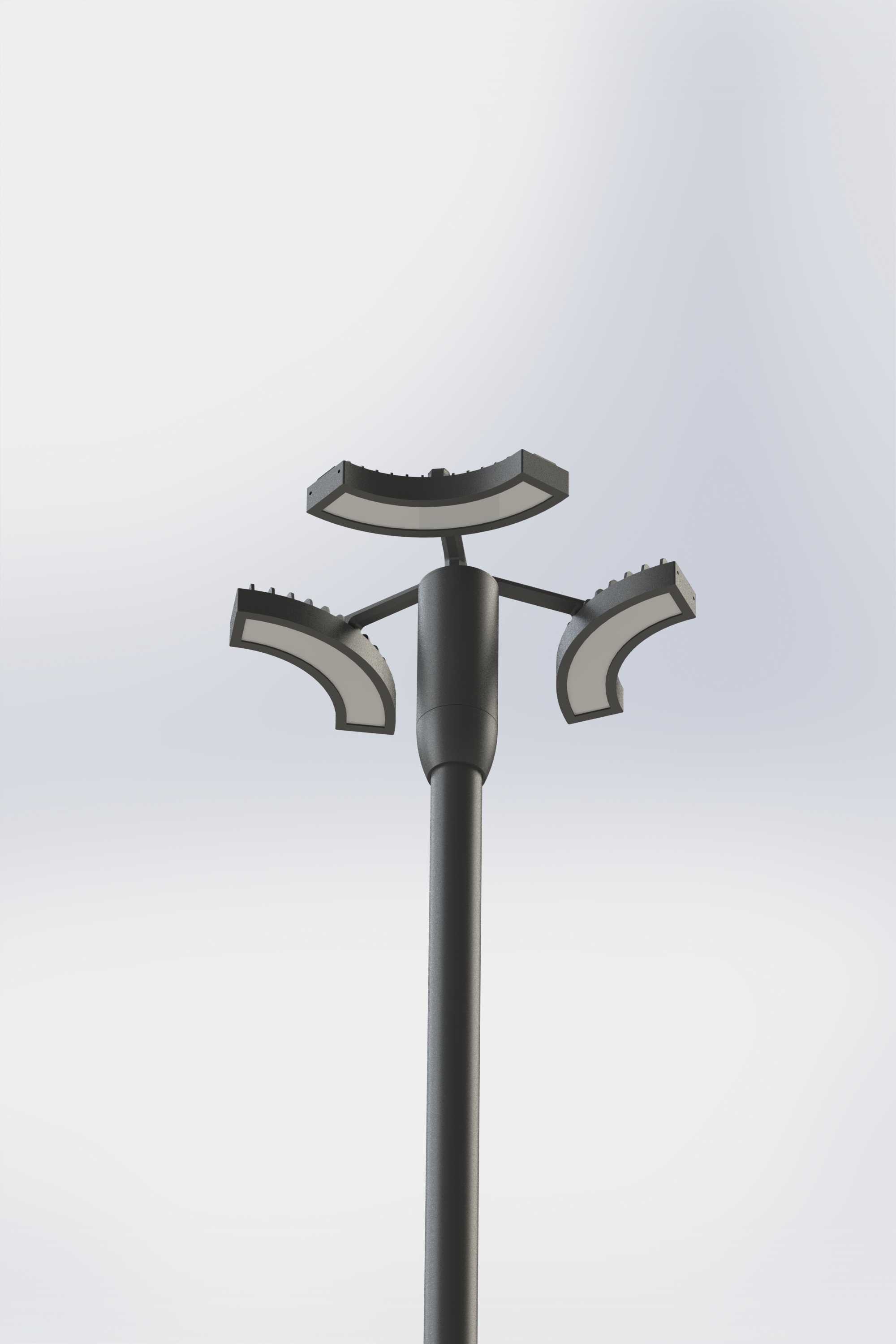

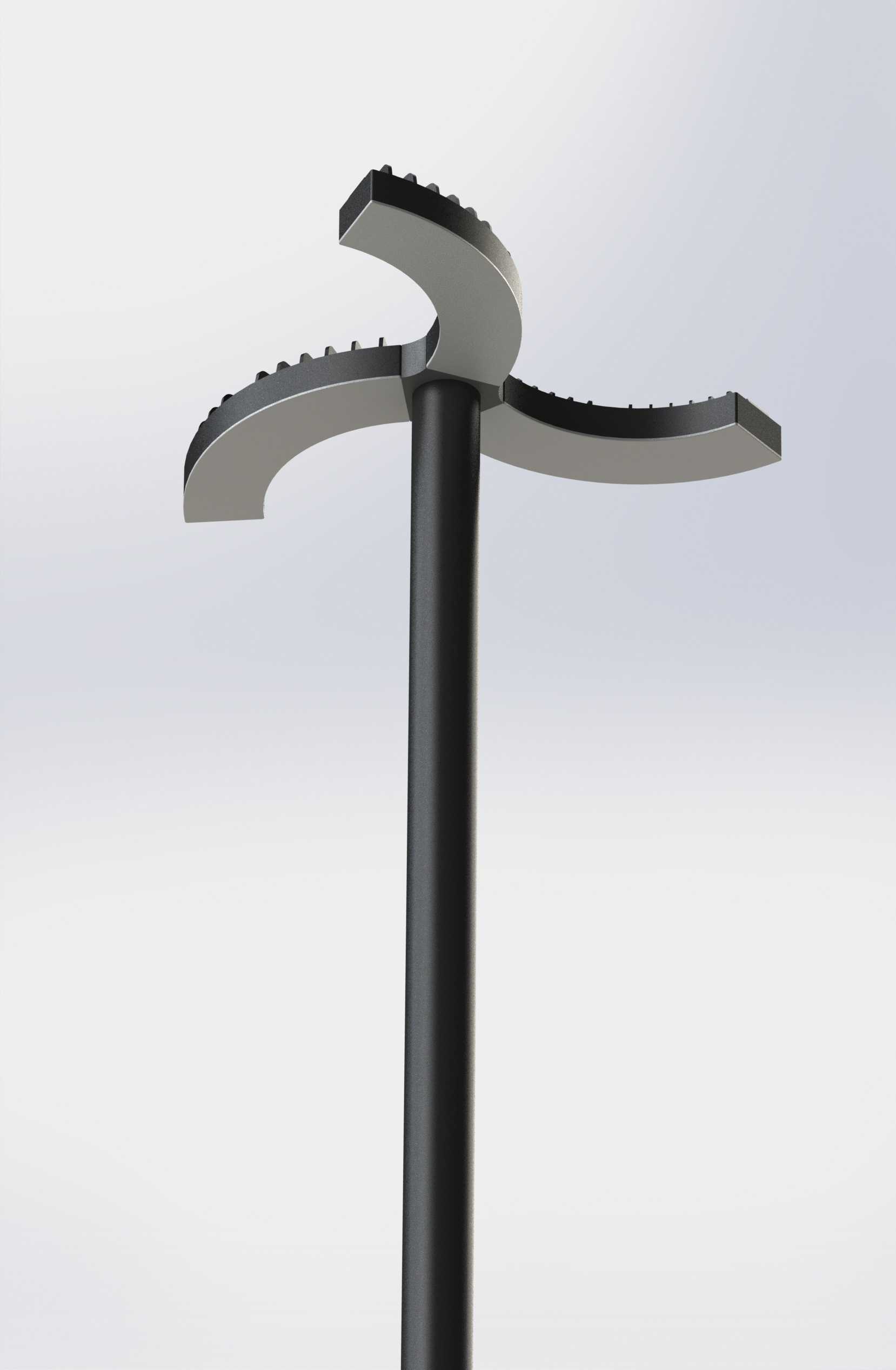

三悬臂弧形灯头户外道路照明灯具结构

　　这款户外照明灯具的结构设计，首先要匹配市政道路、园区步道、广场开阔区域的夜间照明需求，区别于传统单灯头路灯的照射范围局限，三悬臂弧形灯头的布局可以在相同灯杆高度下，覆盖更大的横向照射区域，减少同路段灯杆的布设密度，降低整体基建的物料投入。从实际使用场景出发，这类灯具常应用在城市次干道、产业园区内部道路、滨水景观带的步道区域，既要满足路面照度均匀度的规范要求，也要兼顾户外长期使用的结构可靠性。

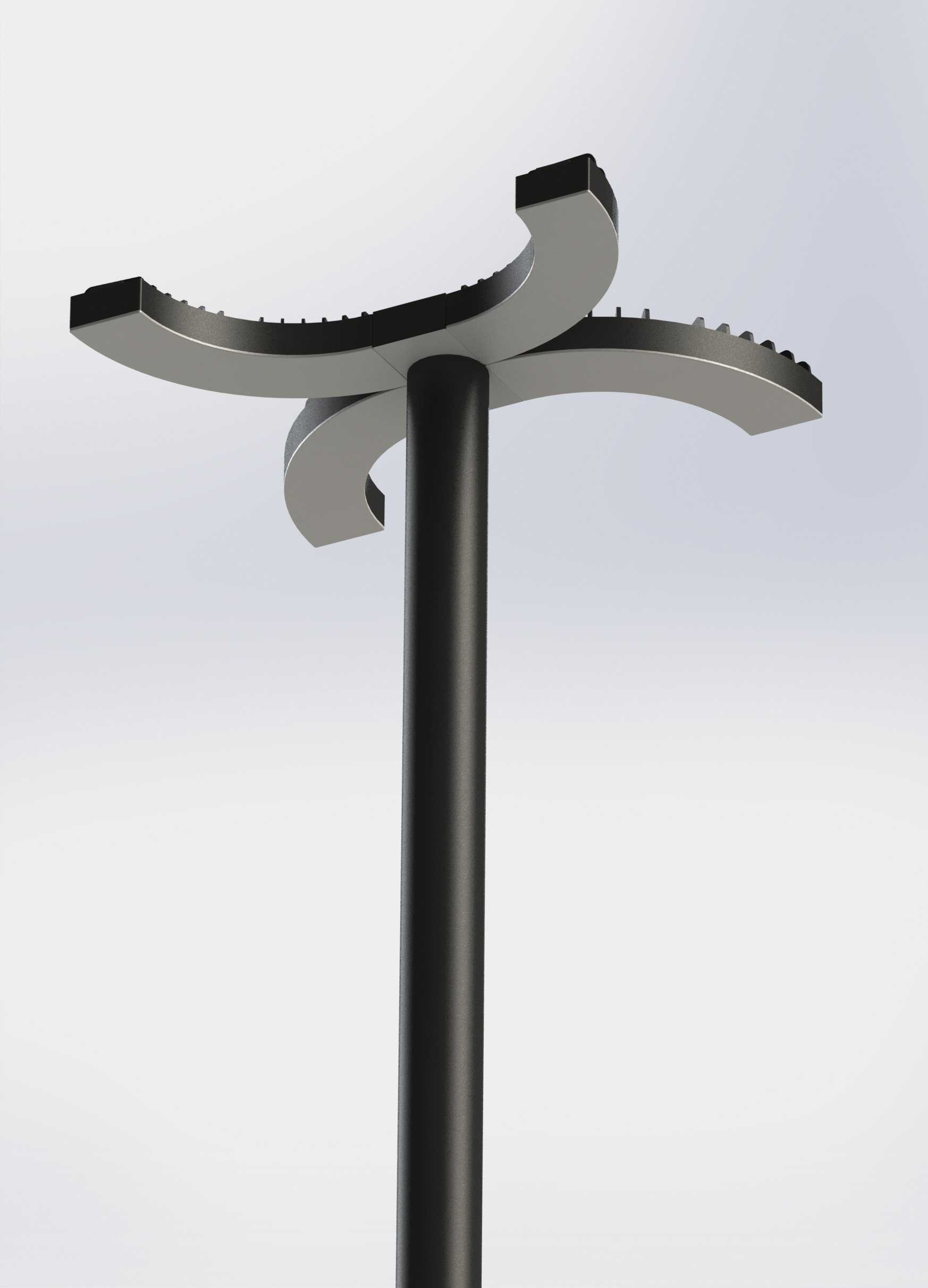

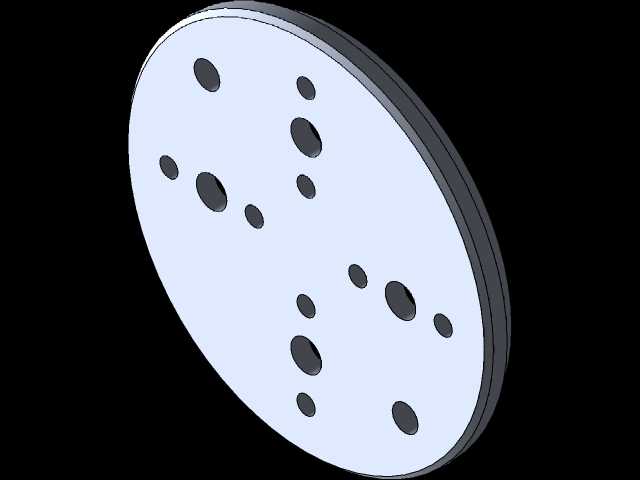

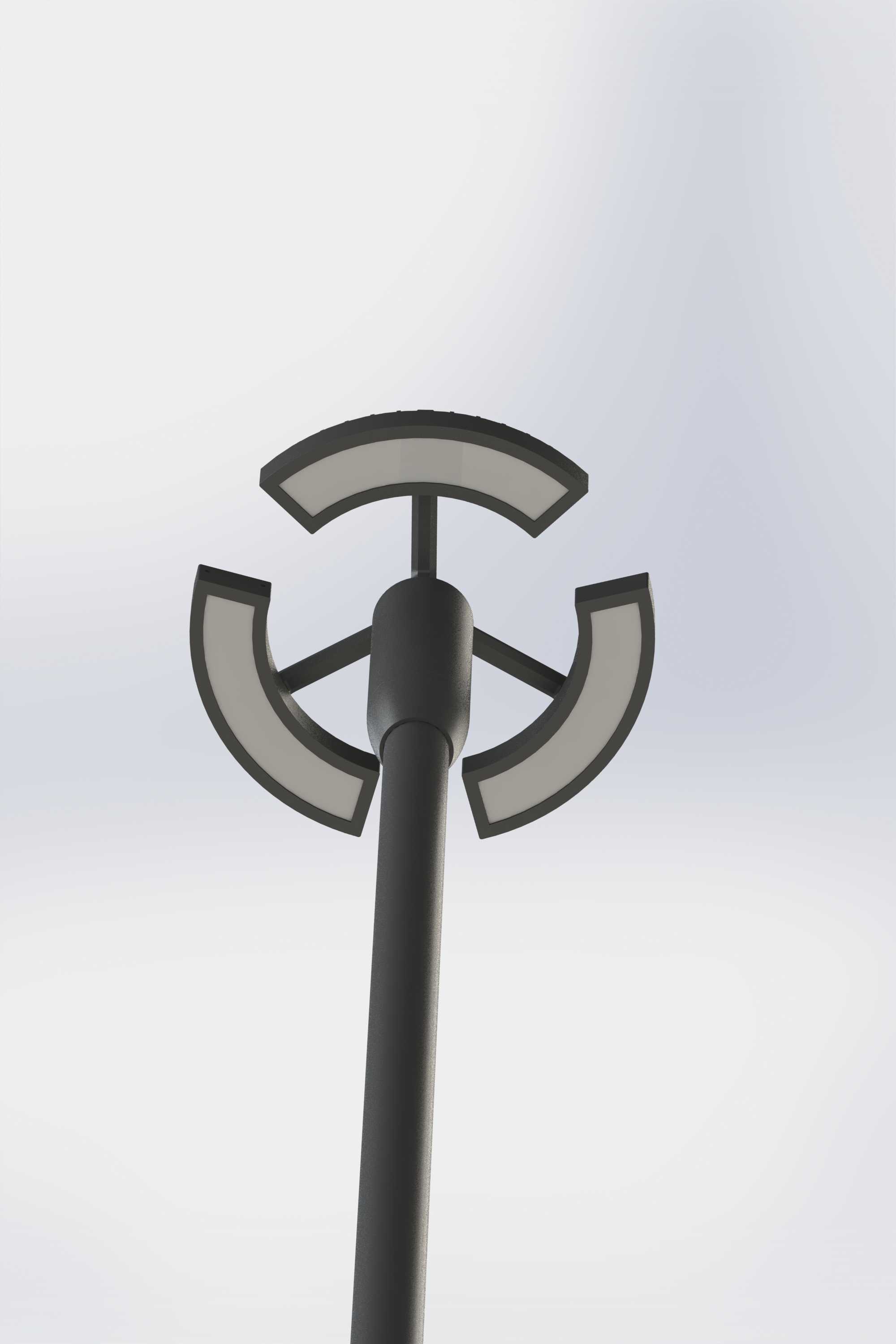

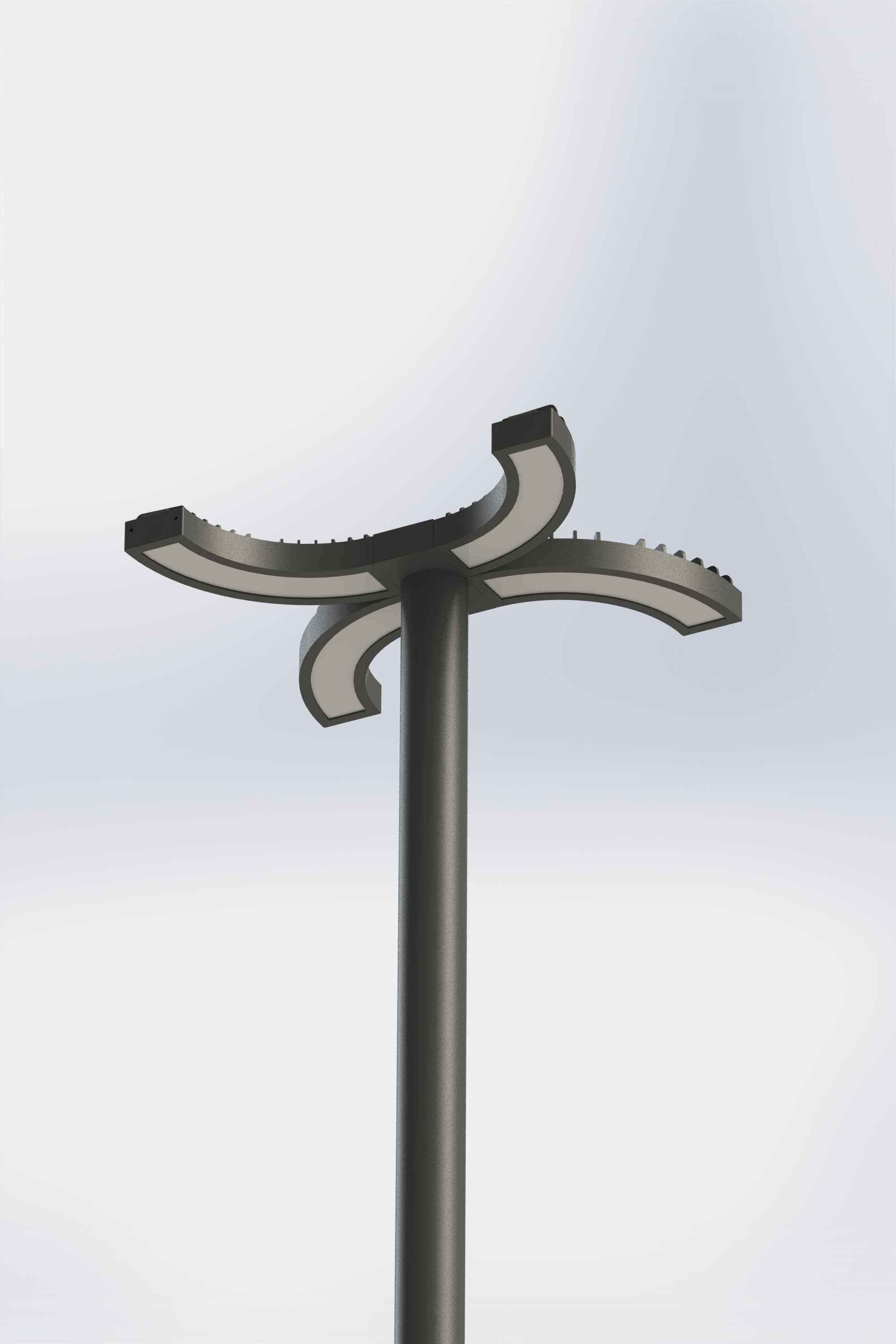

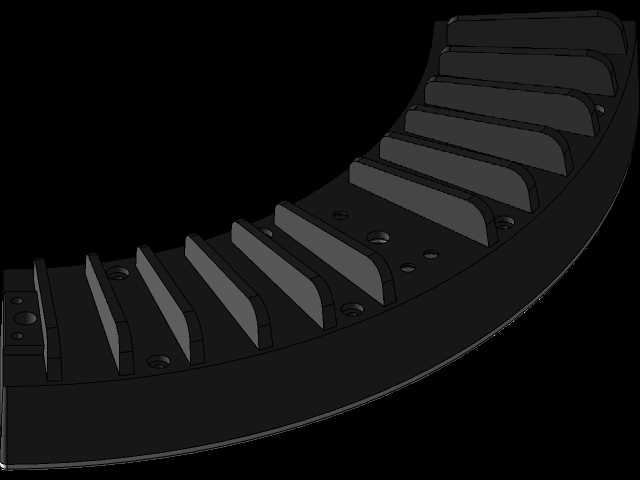

　　设计思路上，灯杆采用等径圆柱结构，底部与预埋基础的连接法兰做了加厚处理，安装时需要匹配预设的地脚螺栓孔位，安装边界要保证灯杆中心距离路缘石的距离不小于0.5米，避免车辆剐蹭风险，同时灯杆整体高度控制在常规道路照明的6-8米区间，灯头悬臂的延伸长度控制在1.2-1.5米，保证灯头出光面刚好覆盖行车道与步道的衔接区域，不会出现照明暗区。三个弧形灯头采用对称式错位排布，每个灯头的弧形壳体内部预留了LED光源模组的安装槽，壳体边缘做了一体化的散热鳍片结构，不需要额外加装散热组件，就能保证光源长时间工作的热量散出，延长光源的使用寿命。

　　从功能特性来看，灯头的弧形曲面设计一方面是扩大单灯头的照射角度，相比平面灯头，弧形排布的灯珠可以将光线以更大的扩散角投射到路面，减少光线的无效散射，另一方面弧形结构的风阻系数更低，在沿海多风区域或者高海拔大风环境下，能有效降低风载荷对灯杆连接部位的冲击力，提升整体结构的抗风等级。灯杆与悬臂的连接部位采用内置螺栓锁紧的结构，外部没有突出的连接件，既可以避免雨水渗入连接缝隙造成锈蚀，也能减少积灰挂污的死角，降低后期运维的清洁难度。

　　外形尺寸的匹配上，灯头的弧形宽度控制在0.8米左右，三个灯头展开后的最大横向直径不超过3.2米，运输过程中可以将灯头与灯杆拆分包装，到现场后再进行组装，不需要大型吊装设备配合，普通的高空作业车就能完成安装作业。安装时需要注意灯头的俯仰角度，每个灯头的下倾角度控制在12-15度，既可以保证光线覆盖足够的路面长度，也不会造成眩光影响过往车辆驾驶员的视线。灯杆内部预留了穿线通道，电源线从底部法兰处穿入，沿灯杆内部中空结构延伸到每个灯头的接线位置，所有接线部位都做了防水密封处理，满足IP65的户外防护等级要求，应对暴雨、扬尘等恶劣天气都能稳定工作。

　　在结构细节处理上，灯头壳体采用压铸成型的薄壁结构，在保证结构强度的前提下尽可能降低整体重量，减少灯杆顶部的载荷，避免长期使用后灯杆出现倾斜变形。灯杆表面采用户外聚酯粉末喷涂处理，涂层厚度控制在80-100微米，具备耐紫外线、耐酸碱腐蚀的能力，在户外长期使用不会出现涂层脱落、生锈的问题。三个灯头的供电采用并联接线方式，单个灯头出现故障时不会影响另外两个灯头的正常照明，运维人员只需要更换故障灯头的光源模组即可，不需要整体拆卸灯具，大幅降低后期的维护成本。

　　从实际选型适配的角度，这款灯具的结构可以根据不同的道路宽度调整悬臂的长度和灯头的功率配置，比如应用在较窄的步道时，可以缩短悬臂长度，选用小功率的光源模组，应用在较宽的主干道时，可以加长悬臂，匹配更高功率的光源，结构本身的模块化设计预留了足够的调整空间，不需要重新开模就能适配不同的应用场景。安装基础的设计上，配套的混凝土基础尺寸要根据当地的最大风力等级做匹配，常规区域采用1米见方、深度1.2米的混凝土预埋基础，就能满足8级大风下的结构稳定性要求，多风区域可以适当加大基础尺寸，增加地脚螺栓的数量，保证整体结构的安装可靠性。
