角型连接式工业压力检测传感部件

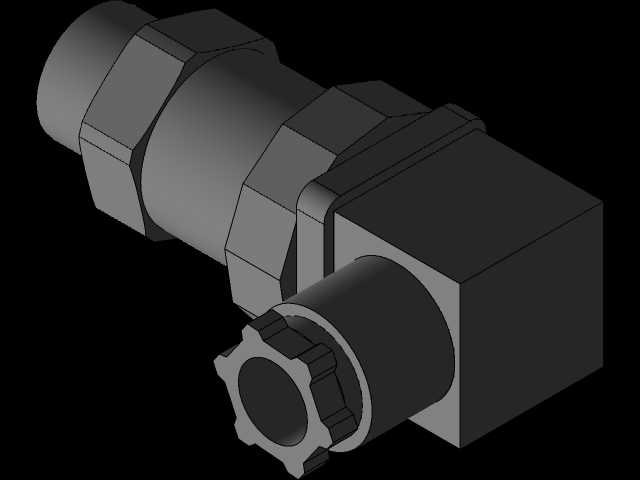

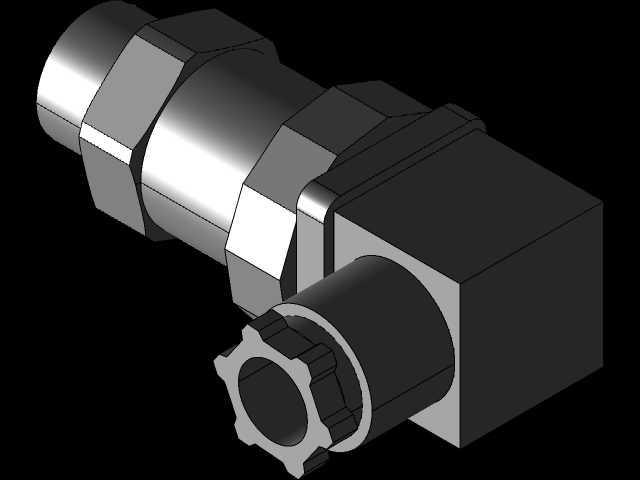

　　这款压力检测部件的结构设计完全围绕工业现场管路的紧凑安装需求展开，主体采用直角转向的布局逻辑，将压力感应端与电气接出端呈90度排布，能适配设备内部狭窄空间的走线与管路排布，避免常规直型传感器在密集管路布局中出现的安装干涉、线缆弯折过度的问题。从结构细节来看，感应端采用外螺纹连接结构，配套六角锁紧台，安装时可以用标准开口扳手直接卡合锁紧，不需要额外定制工装，锁紧台的对边尺寸符合常规工业管路的安装空间预留标准，扳手操作的转动余量控制在30度即可完成锁紧，适配多数已经完成管路预装的现场改造场景。感应端的前端设置了带防滑齿的压紧结构，这个结构主要用于安装时配合密封垫片的压合，齿形结构能卡入垫片表层，避免设备运行过程中管路振动导致的垫片移位、

　　密封失效问题，同时前端的通油/通气孔采用沉孔设计，能避免管路内的大颗粒杂质直接冲击感应膜片，减少介质中硬质颗粒对感应元件的冲蚀损伤，提升长期运行的稳定性。电气接出端采用方型壳体结构，壳体边角做了小圆弧过渡，避免安装过程中边角磕碰损伤线缆绝缘层，接出端的接口采用标准的工业接插件适配尺寸，能直接对接市面上主流的M12航空插头，不需要额外加工转接头，接线时的线缆弯折半径预留充足，即使在设备侧方紧贴安装板的场景下，线缆也能保持自然弯曲弧度，不会出现芯线折断的问题。从实际应用场景来看，这类传感部件主要用在液压系统的支路压力检测、气动生产线的压力节点监控、制冷机组的管路压力采集场景，在液压站的阀组安装板上，

　　这类角型结构的传感器可以直接贴装在阀块的侧方接口，不需要额外加长管路引压，减少了引压管带来的压力检测滞后、泄漏点增加的问题；在气动输送生产线中，这类传感器可以安装在输送管路的弯头位置，实时监测输送风压的波动，避免堵管时压力异常升高导致的管路脱落问题；在小型制冷机组的紧凑机箱内部，角型布局能让传感器顺着机箱内壁排布，不会突出到机箱内部占用其他元件的安装空间。设计过程中，整体的壁厚分布做了针对性优化，螺纹连接部位的壁厚比壳体主体厚1.5毫米，能承受管路安装时的锁紧力矩，不会因为扳手施力过大导致壳体开裂；感应腔的内部流道做了圆弧过渡，避免介质在腔体内形成涡流导致的压力检测波动，让检测到的压力值更贴近管路内的真实压力，

　　减少流道扰动带来的检测误差。安装边界方面，这款传感器的整体轴向长度从螺纹端面到电气接插件末端的尺寸控制得非常紧凑，安装时在管路径向只需要预留出扳手操作的空间，轴向不需要额外预留接线的操作空间，因为接插件是从侧方接出，在紧贴设备壁面的安装场景下，壁面和传感器壳体之间只需要留2毫米的安装间隙即可完成装配，不需要像直型传感器那样预留足够的接线插拔空间。另外，壳体的表面做了硬质氧化处理，能适应工业现场的油污、轻微腐蚀介质环境，即使在有少量切削液飞溅的机加工设备液压系统上使用，也不会出现壳体锈蚀、标识脱落的问题。在结构建模的过程中，所有的配合尺寸都严格按照工业管路的通用公差标准设定，螺纹的公差带选用6g级，能和市面上绝大多数的内螺纹接口实现顺畅配合，不会出现过紧拧入困难或者过松密封失效的问题；六角锁紧台的尺寸公差控制在h12级，既能保证扳手卡合时不会出现打滑，也不会因为尺寸过大导致和周边的管路接头出现干涉。电气壳体的内部预留了信号调理电路的安装空间，建模时已经考虑了电路板的固定柱位置、线缆的走线槽空间，后续如果需要调整电路方案，不需要改动外部的安装尺寸，就能直接适配不同输出信号的调理板卡，提升了部件的通用适配性。
