直插式激光二极管封装结构三维建模

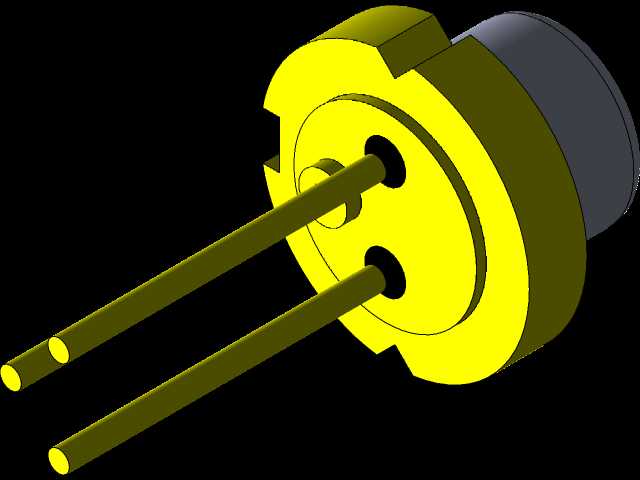

　　在光电检测、激光指示、光通信发射端、消费类电子测距模块的硬件结构设计环节，这类带径向引脚的激光二极管是核心发射元件，做整机结构布局时，首先要卡准它的安装边界，避免和周边PCB走线、结构固定件产生干涉。从结构上看，这个封装采用TO型金属基座设计，基座边缘带两个对称的定位缺口，这两个缺口不是随意设计的，装配时刚好能卡入PCB对应的定位卡槽里，既可以防止焊接时元件转动偏移引脚位置，也能在批量波峰焊过程中保证元件极性方向统一，减少产线人工核对极性的工作量。基座正面伸出的两根平行金属引脚，是元件的供电接入端，引脚长度和直径都有明确的适配范围，既可以直接插入标准2.54mm间距的PCB通孔完成焊接，也能在空间受限的板卡设计中做折弯处理，

　　适配不同高度的安装空间，折弯时需要注意引脚根部的应力释放，不能直接贴着基座根部弯折，避免破坏内部的半导体芯片键合点，导致元件失效。基座后端的黑色圆柱段是激光发射管的管帽部分，内部封装了激光芯片与聚焦透镜，管帽的外径尺寸直接决定了安装孔的配合公差，做结构固定时通常会在管帽外围设计橡胶减震圈，既可以抵消整机装配时的挤压应力，也能阻隔外部灰尘落到透镜表面影响出光效率。做三维建模的时候，首先要还原基座的定位缺口特征，这部分是装配定位的核心基准，很多新手建模时容易忽略缺口的角度和深度，导致导出的模型和实际PCB封装不匹配，打样后出现元件装不进去的问题。其次要保证两根引脚的中心距精度，这个尺寸直接对应PCB的通孔间距，公差需要控制在0.

　　1mm以内，否则会出现插装困难。管帽部分的同轴度也需要重点关注，因为激光的出光轴线和管帽外圆是同轴设计的，如果建模时同轴度偏差过大，后续做光学系统装调时，会出现激光光斑偏移设计光路的问题，需要额外增加调整结构补偿偏差，增加整机的复杂度。在实际设备应用中，这类封装的激光二极管常用于手持激光测距仪的发射端、条码扫描枪的光源模块、工业光电开关的发射单元，不同应用场景下对安装结构的要求有区别：用于工业光电开关时，通常会把元件基座压入塑料固定座内，依靠基座外圆和固定座内孔的过盈配合完成固定，不需要额外打胶，方便后期维修更换；用于消费类电子的激光笔时，会在管帽前端加装准直透镜套，通过螺纹配合调整透镜和激光芯片的距离，获得最小的出光光斑。

　　建模过程中还要考虑元件的焊接工艺空间，引脚伸出PCB背面的长度要预留2-3mm的焊锡浸润空间，不能过长避免和背面的结构件短路，也不能过短导致焊接强度不足。另外基座的金属外壳是和元件的阴极连通的，做结构设计时如果周边有其他导电结构，需要预留绝缘间隙，或者增加绝缘垫片，避免出现短路烧坏驱动电路的问题。很多结构工程师在选型建模时，容易只关注元件的整体外形，忽略引脚根部的凸台特征，这个凸台是引脚和基座的密封连接点，做PCB封装开孔时，开孔直径要略大于凸台外径，否则元件插装时凸台会顶在PCB表面，导致基座和PCB之间留有间隙，焊接后元件出现倾斜，影响出光方向。
