BF系列刚性夹紧式联轴器结构设计

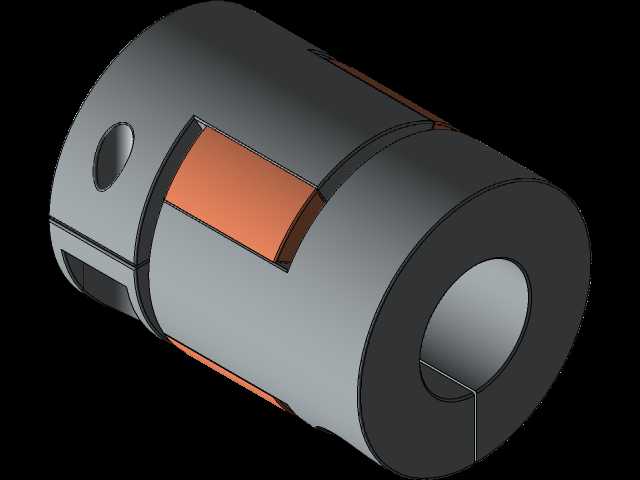

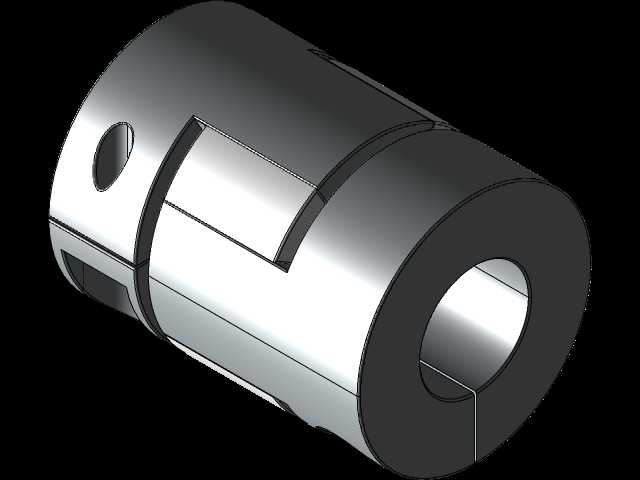

　　在伺服传动、精密机床进给、小型自动化输送线这类对轴系同轴度传递有较高要求的场景里，夹紧式刚性联轴器一直是小扭矩轴系连接的常用选型，这次拆解的BF-30规格联轴器，就是这类应用里覆盖场景很广的一款结构。很多刚接触传动选型的工程师会觉得刚性联轴器没有补偿量就不好用，实际上在安装座刚性足够、两轴安装同轴度能保证在0.02mm以内的工况下，刚性联轴器的扭转背隙为零、传动扭矩损失小的优势，是弹性联轴器没法比的，尤其是在步进电机带滚珠丝杠的短行程进给单元里，用这类联轴器不会出现弹性体老化带来的传动精度衰减，长期运行的稳定性反而更高。从结构设计逻辑来看，这款联轴器采用的是一体式开槽夹紧结构，整体为圆柱状本体，两端分别开设对应轴径的安装孔，侧面加工对称的夹紧缝，配合径向锁紧螺钉实现轴的抱紧固定，中间的贯通开槽既给夹紧动作提供了足够的弹性变形量，又没有破坏本体的整体刚性，相比分体式抱紧结构，少了拼接面的装配误差，整体的同轴度更容易做高。很多人会好奇侧面的径向螺纹孔为什么要做对称布置，其实这是为了锁紧时让夹紧缝的变形均匀，避免单侧螺钉锁紧带来的孔位偏斜，导致两轴安装后出现别劲的问题，实际装配时要注意对角逐步拧紧螺钉，不要一次把单颗螺钉锁到额定扭矩，不然很容易造成内孔失圆，抱紧力不均匀的话，高速运转时还会出现轴和联轴器相对滑动的问题。从安装边界来看，这款BF-30规格的联轴器外径为30mm，总长度根据适配轴径的不同有对应标准长度，

　　两端的安装孔可以根据实际需求加工成不同的孔径组合，常见的适配轴径从6mm到16mm都能覆盖，安装时需要注意轴的插入深度要达到孔深的80%以上，不然抱紧力不够容易打滑，同时要预留出锁紧螺钉的操作空间，径向至少要留出比螺钉头大3mm的扳手操作间隙，避免装配时没法打到额定扭矩。在实际应用场景里，这类联轴器除了用在精密进给轴系，还常见于小型泵类的动力连接、编码器与主轴的同步连接，因为整体没有多余的活动部件，只要安装同轴度达标，运行时几乎没有噪音，也不需要定期维护，相比带弹性体的联轴器，不用考虑耐温、耐油的问题，在有切削液、润滑油飞溅的机床内部环境里也能稳定工作。设计这类联轴器的时候，本体材料一般选用高强度铝合金或者45号钢，铝合金款重量轻，

　　转动惯量小，适合高速运转的场合，钢件款的扭矩承载能力更高，适合重载一点的传动场景，表面做氧化或者发黑处理，既能防锈也能提升表面硬度。很多工程师选型时容易忽略联轴器的转动惯量参数，实际上在伺服电机的选型计算里，联轴器的转动惯量要折算到电机轴端，尽量选重量轻、外径小的规格，在满足扭矩承载的前提下，降低整个轴系的惯量比，能提升伺服系统的响应速度，这款BF-30的铝合金款重量很轻，折算到电机端的惯量很小，很适合搭配200W到400W的伺服电机使用。另外要注意的是，这类刚性联轴器不能用在两轴同轴度偏差大的场合，如果安装时两轴的径向偏差超过0.03mm，运转时会在轴承上产生额外的径向力，时间长了会导致电机轴承或者丝杠轴承过早磨损，

　　所以安装时一定要用百分表打表校正两轴的同轴度，先固定一端的轴，再调整另一端的安装座位置，确保转动一周时表的跳动值在允许范围内再锁紧螺钉。从加工工艺来看，这款联轴器的本体是采用整料车削加工，一次装夹完成两端内孔和外圆的加工，能保证两端孔的同轴度在0.01mm以内，夹紧缝采用线切割加工，缝宽控制在0.5mm到1mm之间，既保证夹紧时有足够的变形量，又不会因为缝太宽导致锁紧时本体变形过大，侧面的螺纹孔要在夹紧缝加工完成后再攻丝，避免缝切割后螺纹孔出现错位，导致螺钉拧入不顺。实际装配测试的时候，锁紧螺钉达到额定扭矩后，要测试内孔的抱紧力，用扭力扳手在轴端施加额定扭矩的1.5倍，不能出现相对滑动，同时要检查两端内孔的同轴度，锁紧后不能出现孔位偏斜的问题。很多小厂家做的同类联轴器，因为加工时没有做去应力处理，锁紧后内孔会出现不规则变形，看起来抱紧了，实际上只有局部接触，运转时很容易松动，正规的加工流程是在粗加工后做一次去应力处理，半精加工后再做一次，最后精加工完成，这样长期使用也不会出现应力变形导致的精度丧失。在三维建模的时候，要注意把夹紧缝的位置、螺钉孔的深度、内孔的公差都标注清楚，一般内孔选用H7的公差，和轴的g6公差配合，装配时能轻松插入，锁紧后又能有足够的抱紧力，螺钉选用12.9级的内六角圆柱头螺钉，保证锁紧强度，避免螺钉断裂导致的传动失效。
