欧姆龙滚轮摆杆型微动开关结构设计

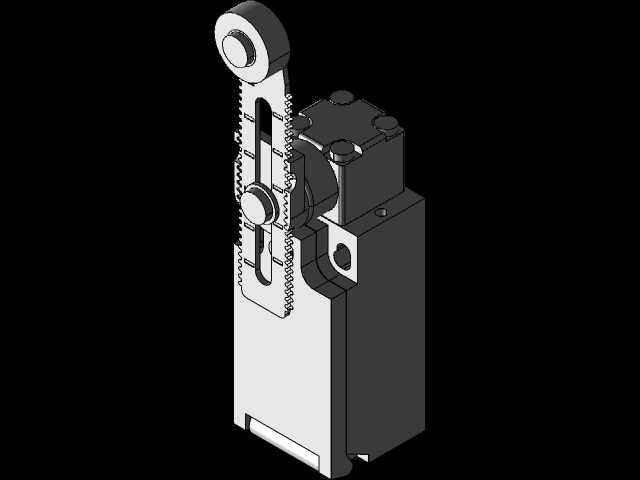

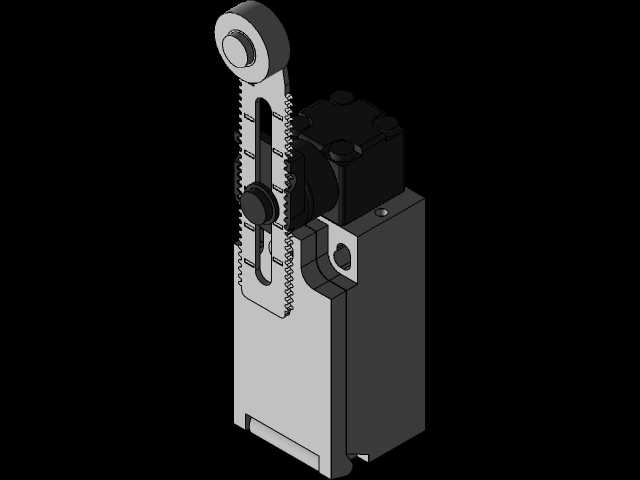

　　在自动化生产线的工位限位、安全门状态检测、小型执行机构的到位触发场景里，这类带滚轮摆杆的微动开关是出镜率极高的检测元件，相比直动式微动开关，摆杆加滚轮的结构能适配更大的触发行程差，也能减少被检测件运动过程中对开关触发端的侧向磨损，很多输送线的工件到位检测、设备防护门的闭合确认、小型气动滑台的硬限位触发，都会优先选用这类结构的开关。从结构设计上看，这款开关的主体采用方正的绝缘基座设计，基座上预留了两个对称的安装沉孔，安装时可以从正面直接拧入螺丝固定，不需要在安装板背面预留螺母操作空间，对紧凑安装空间的适配性更好，基座的出线端做了下置的导向槽结构，接线完成后导线可以顺着槽位向下排布，不会和周边的运动部件产生干涉。

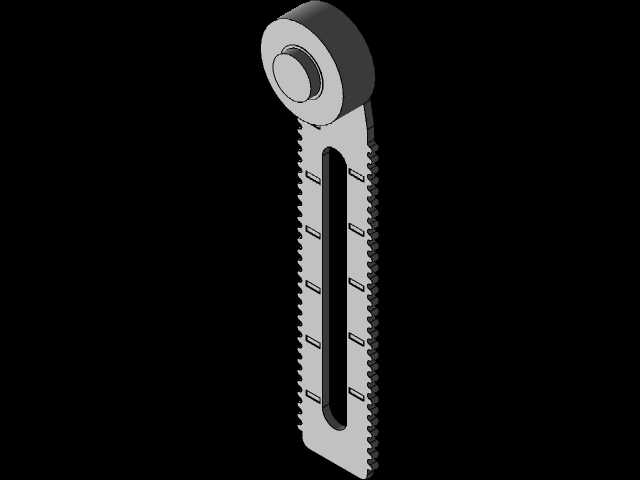

　　触发端的摆杆采用单侧悬臂结构，摆杆上加工了等距的调节齿槽，配合摆杆转轴处的锁紧结构，可以根据实际触发位置的需求调整摆杆的有效工作长度，不需要额外加装触发撞块就能适配不同的触发距离要求，摆杆顶端的滚轮采用金属销轴固定，滚轮外圈做了光滑的圆弧过渡，被检测件经过时是滚动摩擦而非滑动摩擦，长期往复触发也不会出现明显的磨损凹痕，能有效延长开关的机械使用寿命。开关内部的触点组件采用快动式瞬动结构，不管外部触发的速度快慢，触点的闭合和分断都是依靠内部弹簧的蓄能瞬间完成，不会因为触发动作缓慢出现触点拉弧、接触不良的问题，这也是这类微动开关能在低速运动的设备上可靠工作的核心设计点。做三维建模的时候，需要重点关注几个安装边界尺寸：

　　首先是基座的整体安装孔距，两个安装孔的中心距要和常用的安装支架尺寸匹配，不能出现孔位对不上的问题；其次是摆杆在自由状态下的最高突出高度，以及摆杆压合到触发位置时的最低高度，这两个尺寸直接决定了安装时开关和被检测件之间的预留间隙，间隙太大容易出现触发不到位，间隙太小则可能压坏开关摆杆；还有摆杆的左右摆动余量，设计安装支架的时候要给摆杆的动作留出足够的侧向空间，不能让摆杆在摆动过程中碰到支架侧壁。实际选型应用的时候，还要注意这类开关的触发力参数，滚轮摆杆型的触发力比直动式更小，对于一些轻量的运动部件，比如小型塑料工件的输送到位检测，不会因为开关触发力太大挡住工件运动，而在一些有切削液、粉尘的工况下，还要配合对应的防护套使用，

　　不过这款开关的基座接缝处做了卡扣式的密封结构设计，日常工况下的少量粉尘溅落不会影响内部触点的正常工作。很多刚接触设备设计的工程师容易忽略摆杆的受力角度，安装的时候要尽量让被检测件的运动方向和滚轮的滚动切线方向一致，不要让被检测件从侧面撞击滚轮，否则很容易把摆杆撞弯甚至撞断，建模的时候把摆杆的受力角度限制标注清楚，也能给后续的安装调试人员提供明确的参考。开关的接线端子设置在基座的上部腔体里，接线完成后可以扣上配套的绝缘盖板，防止接线端裸露造成短路，腔体内部的端子间距符合低压电气的安全间隙要求，即使接入220V的控制回路也不会出现爬电问题。从结构强度上看，基座采用增强热塑性材料注塑成型，既有足够的绝缘性能，也能承受安装时的螺丝锁紧力，不会因为拧螺丝的时候用力过大导致基座开裂，摆杆和转轴的配合处采用金属衬套镶嵌，长期往复摆动也不会出现塑料基座的磨损松旷，保证触发位置的精度长期保持稳定。
