小型带直插引脚卧式微动开关结构

　　这款微动开关的结构设计，首先要从实际设备的安装空间约束说起，很多消费电子、小型工控终端、家电控制板的内部预留空间非常局促，尤其是板载安装的元件，既要保证触发行程的可靠性，又不能占用过多PCB板上的布线空间，这款卧式直插结构的微动，就是针对这类紧凑安装场景做的适配。从实际用途来看，这类微动开关常被用在鼠标按键触发、小型设备舱门闭合检测、小家电功能按键触发、3D打印机限位触发这类场景，触发力控制在常规轻触操作的适配区间，不会出现按压力度过大导致操作手感生硬，也不会因为触发力过小出现误触发的情况。

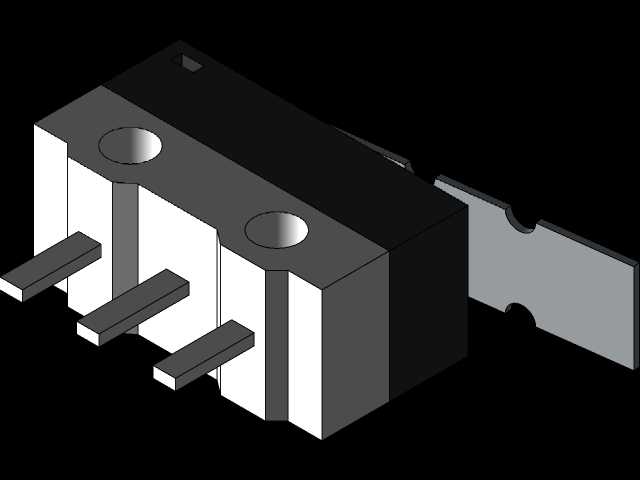

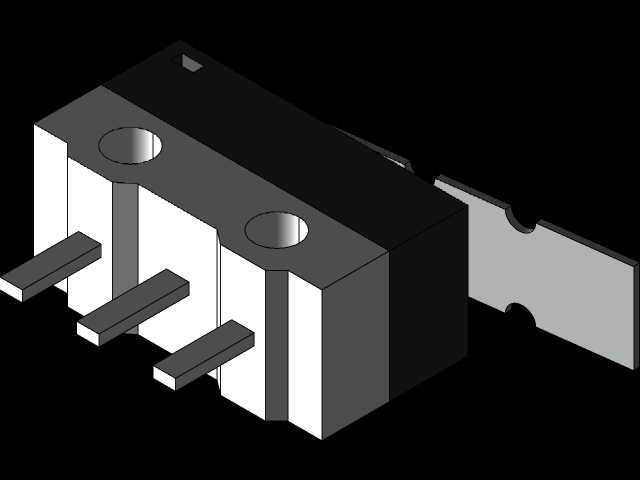

　　从功能特性上看，这款开关采用三个直插式引脚设计，对应常开、常闭、公共端三个接线点位，引脚的排布间距符合常规PCB板载元件的焊盘间距规范，插装后可以直接过波峰焊完成固定，不需要额外做引脚整形，能减少产线加工的工序步骤。开关本体的基座采用耐高温的工程塑料材质，在焊接过程中可以承受短时间的高温冲击，不会出现基座变形、引脚移位的问题。触发弹片的结构做了冗余强度设计，常规工况下的触发寿命可以满足多数民用及普通工控设备的使用周期要求，触发时的触点导通电阻稳定，不会出现接触不良导致的信号闪断问题。

　　设计思路上，这款开关没有采用带外置压柄的结构，而是直接将触发弹片延伸出本体端面，一方面可以进一步压缩整体的外形高度，适配板上安装的高度限制，另一方面也可以根据实际使用需求，由设备端自行设计压杆、按键帽等触发传动结构，适配不同的触发行程、触发角度需求，通用性更强。本体上预留的两个圆形安装孔，是针对需要额外螺丝固定的场景设计的，当设备使用场景存在持续振动、或者触发操作频率较高的情况时，可以通过两个安装孔穿入微型螺丝，将开关本体牢牢固定在安装基座上，避免长期使用后引脚焊盘受力开裂、开关移位导致的触发位置偏移。

　　从外形尺寸与安装边界来看，开关本体为规整的长方体结构，边角做了小圆弧过渡，不会在装配时刮伤周边的线材或者其他元件。两个安装孔的中心距经过精准核算，既保证了固定后的结构稳定性，又不会和三个直插引脚的焊盘位置产生干涉，PCB布线时可以在两个安装孔之间、引脚周边预留足够的走线空间。引脚伸出本体的长度符合常规板载元件的插装要求，穿过PCB后露出的焊脚长度刚好满足焊接需求，不需要额外剪脚处理。开关触发端的弹片伸出长度经过反复校核，当外部压件接触弹片并下压到额定行程时，内部触点可以可靠完成通断切换，下压行程超过额定值后，内部的限位结构会承接多余的下压力，不会因为过度按压导致弹片塑性变形、触点错位失效。

　　在实际选型应用时，需要注意这款开关的触发方向是垂直于本体安装面的直向触发，不适合侧向受力的触发场景，如果设备结构只能提供侧向的触发力，需要额外设计传动拨块将侧向力转换为垂直方向的按压力，避免弹片长期受侧向力出现变形偏移。另外这款开关的防护等级为常规室内使用级别，不适合在有液体飞溅、高粉尘的户外或者恶劣工业场景直接使用，如果要在这类场景应用，需要额外给开关设计密封防护结构，避免粉尘、液体进入本体内部导致触点氧化、接触失效。从建模的细节来看，开关的各个配合面的公差预留符合精密电子元件的装配要求，基座上下盖的扣合位置、引脚与基座的嵌合位置、弹片的活动间隙都做了精准的还原，不管是用来做设备的结构干涉检查，还是用来做PCB板的元件布局适配，都可以直接调用，不需要再额外调整尺寸参数。
