EBMpapst侧出风冷却器鼓风机结构

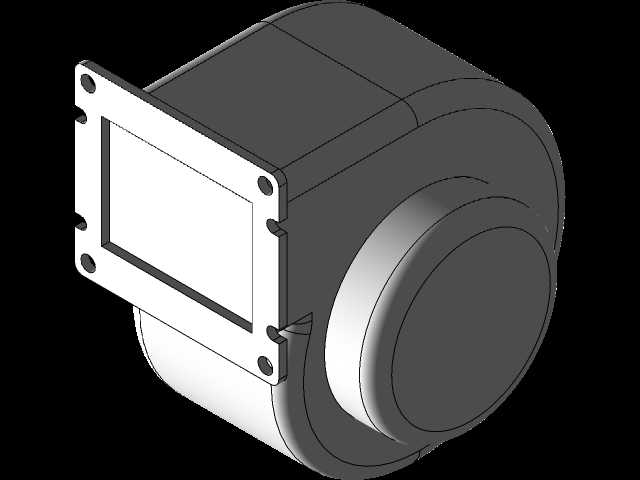

　　这款侧出风结构的鼓风冷却部件，常见于工业电控柜、大功率伺服驱动舱、小型激光设备热源区的强制风冷场景，区别于常规轴流风扇的直吹模式，它采用离心式鼓风结构，能在有限安装空间内建立更高的静压，克服滤网、密集散热鳍片带来的风阻，把设备内部淤积的热空气顺着预设风道定向导出，避免局部热点累积造成电子元件温漂、绝缘老化加速的问题。从结构设计逻辑来看，这款部件的进风端采用方形法兰安装界面，法兰边缘预设了6个均匀分布的安装孔位，孔位公差适配常规M4规格的紧固螺丝，安装时可以直接贴合设备舱体的预留开口，法兰面与舱壁之间可加装密封泡棉条，减少漏风损失，避免未经过滤的外部空气从安装缝隙进入设备内部积尘。蜗壳部分采用渐开线曲面造型，

　　曲面过渡处做了圆角顺滑处理，能减少气流在壳体内的湍流损耗，降低运行时的气动噪音，蜗壳壁厚均匀，适配注塑或金属冲压的成型工艺，量产时能保证壳体尺寸一致性，减少动平衡调校的工作量。出风端为圆形接口，可直接对接波纹通风软管或者设备内置的散热风道，接口外径尺寸适配常规工业通风软管的卡箍固定规格，安装时不需要额外做转接结构，能缩短现场装配的工时。叶轮部分采用前倾式多叶片结构，叶片曲面经过弧度优化，在相同转速下能输出更大的风量，同时叶轮与电机轴的连接位做了同轴度定位结构，装配后能保证叶轮转动时的跳动量控制在极小范围内，减少长期运行的轴承磨损。电机部分集成在蜗壳的侧端封闭舱内，舱体与风腔之间做了隔热隔断设计，

　　避免风腔内的高温热量直接传导到电机绕组，延长电机的连续运行寿命，电机的供电引线从侧端预设的出线槽引出，出线槽位置做了防拉脱结构，避免装配时拉扯引线造成接线松脱。在实际选型适配时，需要注意安装边界的预留，法兰面的安装平面要保证平面度公差，避免紧固后壳体变形造成叶轮擦碰蜗壳内壁，出风方向的预留空间要满足风道接驳的最小转弯半径，避免风道弯折过度造成风阻陡增、风量衰减。这类鼓风冷却部件的安装位通常设置在设备热源的下方或者侧下方，利用热空气自然上升的特性，配合鼓风的正压推送，能让散热气流完整掠过所有发热元件表面，相比同尺寸的轴流风扇，它的送风距离更远，适合内部结构复杂、风道曲折的工业设备使用，在结构设计阶段做三维布局时，需要提前核对法兰安装孔的相对位置、蜗壳的外轮廓尺寸，避免和设备内部的电路板、走线槽、其他结构件产生干涉，同时要预留出电机维护的操作空间，方便后期更换滤网或者检修部件时不需要大面积拆解设备主体。
