EBMpapst侧出风冷却器风机结构设计

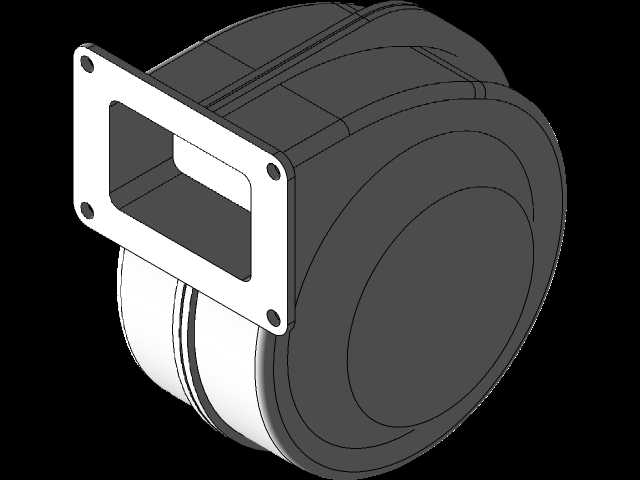

　　这款侧出风结构的冷却风机，在工业电控柜、精密加工设备主轴散热、小型工业制冷机组的风道布局里适配性很强，区别于常规轴流风扇直吹的送风逻辑，这类离心结构的风机能在有限安装空间内实现90度转向送风，刚好适配设备内部风道需要转折、安装面与送风方向垂直的布局场景。从实际使用场景来看，不少紧凑型工控设备的侧壁安装位没有足够纵深放置轴流风扇，这类带方形安装法兰的侧出风风机，能直接固定在设备侧壁的预留开口上，进风侧对接设备内部需要散热的腔体，出风方向顺着设备侧壁向外排出热风，不需要额外加装风道转接件，能大幅压缩设备内部的散热布局空间。

　　从功能特性上看，这款风机的蜗壳结构采用渐开线型线设计，气流从叶轮轴向进入后，在蜗壳导流作用下沿径向增压后从方形出风口送出，相比同尺寸轴流风扇能提供更高的送风静压，在设备内部存在防尘滤网、散热翅片这类风阻较大的部件时，依然能保证稳定的通风量，不会因为风阻增大出现风量骤降的问题。安装法兰上的四个固定孔位采用对称布局，安装时不需要额外区分方向，能适配不同走线方向的设备布局，法兰与蜗壳主体的衔接处做了加厚过渡处理，长期运行时的结构共振更小，能降低设备运行时的振动传导，避免固定螺丝因为长期振动出现松脱的问题。

　　设计过程中首先要明确安装边界的约束条件，方形安装法兰的外轮廓尺寸要匹配常规电控柜的标准开孔尺寸，法兰上的安装孔中心距要符合行业通用的安装规范，保证用户替换同规格风机时不需要重新在设备壳体上打孔。出风口的内轮廓尺寸要对接常规的通风软管或者风道接口，边缘做了小圆角过渡，避免气流在出口处出现直角涡流造成的风损。叶轮部分的叶片采用后倾式设计，运行时的气动噪音更低，同时能减少灰尘在叶片上的附着量，在多粉尘的工业车间环境下能延长维护周期。蜗壳的上下端盖与主体的配合止口做了定位设计，装配时不需要额外调整同轴度，能保证叶轮与蜗壳之间的间隙均匀，避免运行时出现叶轮擦碰蜗壳的异响问题。

　　从安装适配的角度看，这款风机的整体轴向厚度控制得比较紧凑，在设备侧壁安装时，突出设备内部的尺寸很小，不会干涉设备内部的其他元器件布局，接线端的预留位置在蜗壳侧面的凹槽内，接线完成后线缆可以顺着蜗壳侧壁走线，不会被法兰挤压，也不会突出安装平面影响法兰与设备壳体的密封贴合。法兰与设备壳体接触的平面做了平面度处理，安装时加装密封泡棉就能达到IP54左右的防护等级，能阻挡外部的飞溅水滴和大颗粒灰尘进入设备内部，适合在车间环境下的工业设备上使用。在建模过程中，蜗壳的渐开线曲面要保证顺滑无拐点，避免曲面突变造成的气动噪音增大，安装孔的位置要标注对称度公差，保证批量生产时的安装互换性，叶轮与蜗壳之间的间隙要控制在合理范围，间隙过大会造成风量泄漏降低送风效率，间隙过小则容易因为零部件的加工公差出现擦碰问题。这类风机在实际选型时，除了关注风量风压参数，安装法兰的尺寸、出风口的方向、整体的厚度都是需要重点核对的边界条件，这款模型把所有安装相关的配合尺寸都做了准确还原，能直接用于设备散热系统的布局干涉检查，也可以作为同类型风机自主设计时的结构参考，核对安装孔位、风道接口的匹配性，提前规避布局时的空间干涉问题。
